Pneumatski 3-putni kuglasti ventil od nehrđajućeg čelika ima jedno-kovano tijelo ventila, ugrađenu-kuglastu jezgru tipa T-ili L-tipa i prebacivanje srednjeg smjera, ušća ili smjera protoka kroz pneumatski pokretač tipa -stalbe od 90 stupnjeva. Konstrukcije povratne opruge s jedno- ili dvostrukim- djelovanjem mogu se otvoriti i zatvoriti u roku od 0,5-2 sekunde u okruženjima bez napajanja i u okruženju zaštićenom od eksplozije i naširoko se koriste u kemijskim, farmaceutskim, prehrambenim i novim linijama za proizvodnju energije.
Pojedinosti o proizvodu:
| Naziv proizvoda | Pneumatski trosmjerni kuglasti ventil od nehrđajućeg čelika |
| Naziv marke | XM i OEM su također prihvaćeni |
| Nazivni promjer | DN8–DN200 (1/4"–8"") |
| Materijal kućišta ventila | CF8 (304) / CF8M (316) / CF3M (316L) |
| Smjer protoka lopte | T-type (Divert/Mix) ili L-type (Switch) |
| Klasa brtvljenja | PTFE (-20~180 stupnjeva ) / R-PTFE / metalna tvrda brtva |
| Radni tlak | PN16/25/40/64; ANSI 150/300 lb |
| Vrsta veze | Unutarnji navoj BSP/NPT, prirubnica RF/RTJ, zavarivanje SW/EW |
| Tip aktuatora | Dvostruko djelovanje DA / jednostruko djelovanje s povratnom oprugom SR (FC/FO) |
| Tlak dovoda zraka | 0,3–0,8 MPa Čisti komprimirani zrak |
| Vrijeme prebacivanja | 0,5–2 s (određeno veličinom aktuatora) |
| Stopa curenja | Manje ili jednako 1×10^-6 Pa.m^3/s (klasa VI) |

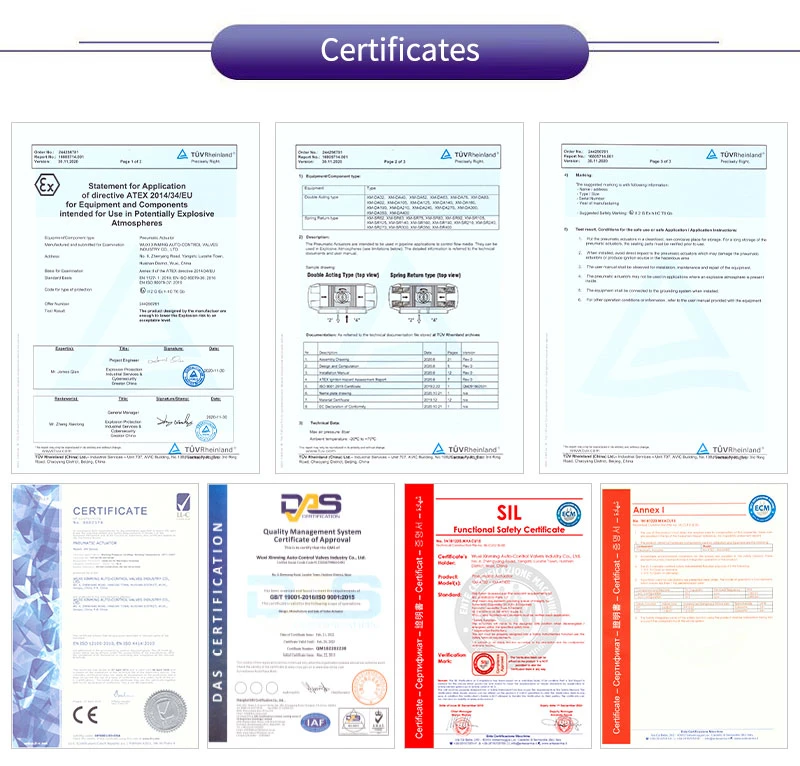

| Standardi certifikacije | CE, ATEX, SIL3, ISO9001:2016 |
Veličina i težina:
| DN | L | D | D1 | H | Težina |
|---|---|---|---|---|---|
| 25 | 160 | 115 | 85 | 145 | 3.8 |
| 50 | 200 | 165 | 125 | 170 | 7.2 |
| 80 | 230 | 200 | 160 | 195 | 12.5 |
| 100 | 260 | 220 | 180 | 210 | 18.0 |
Tipične primjene:
• Prebacivanje šarže kemijskog reaktora
• Farmaceutski CIP/SIP sustav čišćenja
• Preusmjeravanje linije za proizvodnju hrane i pića
• Nova energetska baterija s toplinskim hlađenjem tekućine
• Mješanje hladne/tople vode za daljinsko grijanje
Dostava i-prodaja:
• Točkasta isporuka DN15-DN100 72h
• Dostavite CAD/3D model, EN 10204 3.1 certifikat o materijalu
• 24-mjesečno jamstvo, globalna podrška za daljinsko otklanjanje pogrešaka
Za više informacija o izboru kuglastog ventila s zračnim pogonom od nehrđajućeg čelika, kombinaciji pribora ili posebnom premazu, obratite se WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD.
