Solenoidni ventili bitne su komponente u širokom rasponu industrija, kontrolirajući protok tekućina i plinova s preciznošću i učinkovitošću. Kao dobavljač solenoidnih ventila, iz prve ruke sam vidio kako su ti uređaji sastavni dio bezbrojnih aplikacija. U ovom blogu zadubit ću se u principe rada solenoidnih ventila, istražujući znanost koja stoji iza njihovog rada i različite vrste dostupne na tržištu.
Osnovna struktura solenoidnog ventila
U središtu solenoidnog ventila je elektromagnet, koji je zavojnica žice omotane oko jezgre. Kada električna struja prolazi kroz zavojnicu, ona stvara magnetsko polje. Ovo magnetsko polje je pokretačka sila koja omogućuje rad solenoidnog ventila. Ventil se također sastoji od tijela ventila, klipa i otvora kroz koji teče tekućina ili plin.
Klip je pomična komponenta koja je obično izrađena od feromagnetskog materijala. Nalazi se unutar zavojnice i može se slobodno kretati unutar ograničenog raspona. Tijelo ventila sadrži zavojnicu, klip i otvor, a dizajnirano je za usmjeravanje protoka tekućine ili plina.
Princip rada solenoidnog ventila
Rad elektromagnetskog ventila može se opisati u dva glavna stanja: stanje pod naponom i stanje bez napona.
Stanje bez energije
Kada kroz zavojnicu ne teče električna struja, solenoidni ventil je u stanju bez napona. U tom stanju, opruga ili neko drugo mehaničko sredstvo drži klip u određenom položaju. Za normalno zatvoren (NC) solenoidni ventil, klip se gura prema otvoru, blokirajući protok tekućine ili plina. Za normalno otvoreni (NO) solenoidni ventil, klip je postavljen dalje od otvora, dopuštajući tekućini ili plinu da slobodno teče.
Energizirano stanje
Kada se električna struja primijeni na zavojnicu, ona stvara magnetsko polje. Magnetska sila koju stvara polje nadjačava silu opruge (u većini slučajeva) i pomiče klip. U normalno zatvorenom solenoidnom ventilu, klip se povlači dalje od otvora, otvarajući ventil i dopuštajući tekućini ili plinu da teče kroz njega. U normalno otvorenom solenoidnom ventilu, klip se gura prema otvoru, zatvara ventil i zaustavlja protok.
Brzina kojom se ventil otvara i zatvara ovisi o nekoliko čimbenika, uključujući snagu magnetskog polja, masu klipa i silu opruge.
Vrste elektromagnetskih ventila i njihovi mehanizmi rada
Postoji nekoliko vrsta solenoidnih ventila, svaki sa svojim jedinstvenim mehanizmom rada i primjenom.
Elektromagnetski ventili s izravnim djelovanjem
Elektromagnetski ventili s izravnim djelovanjem najjednostavniji su tip. Rade izravno na sjedištu ventila, bez potrebe za dodatnim diferencijalnim tlakom. Magnetska sila koju stvara zavojnica izravno pomiče klip da otvori ili zatvori otvor. Ovi ventili su prikladni za primjene s malim protokom i niskim tlakom. Na primjer, obično se koriste u malim sustavima za kontrolu vode, poput onih u kućanskim aparatima.
Elektromagnetski ventili s pilot upravljanjem
Elektromagnetski ventili s pilot upravljanjem dizajnirani su za primjene s velikim protokom i visokim tlakom. Oni koriste mali pilot ventil za kontrolu tlaka u komori iznad diska glavnog ventila. Kada je solenoid pod naponom, pilot ventil se otvara, dopuštajući da tlak u komori padne. Ova razlika tlaka uzrokuje otvaranje glavnog diska ventila, omogućujući protok tekućine ili plina. Kada je solenoid bez napona, pilot ventil se zatvara, a tlak u komori raste, zatvarajući glavni ventil.
Dvosmjerni elektromagnetski ventili
Dvosmjerni elektromagnetski ventili imaju dva otvora: ulazni i izlazni. Koriste se za kontrolu protoka tekućine ili plina u jednom smjeru. Ovi ventili mogu biti ili normalno zatvoreni ili normalno otvoreni, ovisno o zahtjevima primjene. Na primjer, u sustavu vodoopskrbe, dvosmjerni normalno zatvoreni solenoidni ventil može se koristiti za zaustavljanje protoka vode kada je napajanje isključeno.
Trosmjerni elektromagnetski ventili
Trosmjerni elektromagnetski ventili imaju tri priključka i koriste se za preusmjeravanje protoka tekućine ili plina između dva različita puta. Mogu se konfigurirati na različite načine, kao što su normalno zatvoreni, normalno otvoreni ili univerzalni. Trosmjerni elektromagnetski ventili obično se koriste u aplikacijama poput klimatizacijskih sustava, gdje se koriste za kontrolu protoka rashladnog sredstva.
Primjena elektromagnetskih ventila
Solenoidni ventili nalaze svoju primjenu u raznim industrijama.
Industrijska automatizacija
U industrijskoj automatizaciji, solenoidni ventili se koriste za kontrolu protoka tekućina i plinova u proizvodnim procesima. Koriste se u pneumatskim i hidrauličkim sustavima za upravljanje cilindrima, aktuatorima i drugim komponentama. Na primjer, u stroju za pakiranje, elektromagnetski ventili se mogu koristiti za kontrolu protoka komprimiranog zraka za rad hvataljki i mehanizama za brtvljenje.
Medicinska oprema
U medicinskom području, solenoidni ventili se koriste u uređajima kao što su ventilatori, dijalizni strojevi i sustavi za isporuku lijekova. Koriste se za kontrolu protoka plinova i tekućina s visokom preciznošću, osiguravajući sigurnost i učinkovitost medicinskih tretmana.
Kućanski aparati
U kućanskim aparatima, solenoidni ventili se koriste u perilicama rublja, perilicama posuđa i grijačima vode. Koriste se za kontrolu protoka vode, osiguravajući učinkovit rad uređaja.
Naša ponuda proizvoda
Kao dobavljač solenoidnih ventila, nudimo širok raspon visokokvalitetnih elektromagnetskih ventila kako bismo zadovoljili različite potrebe naših kupaca. imamo110V elektromagnetski ventil, koji su prikladni za aplikacije gdje je dostupno napajanje od 110 V. Ovi ventili su dizajnirani da pruže pouzdanu izvedbu i dugotrajnu izdržljivost.

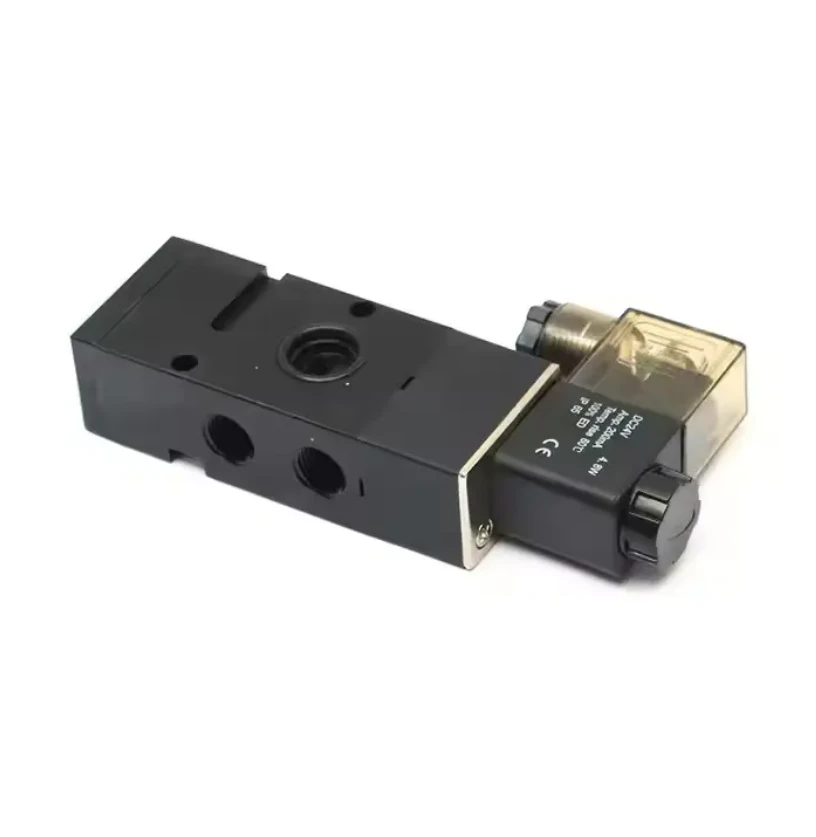

NašeSolenoidni ventil pneumatskog aktuatora s jednostrukim i dvostrukim djelovanjemidealni su za pneumatske upravljačke sustave. Napravljeni su za preciznu kontrolu protoka komprimiranog zraka, osiguravajući nesmetan rad pneumatskih aktuatora.
Za mehaničku opremu koja zahtijeva posebnu i visokopreciznu kontrolu imamoMehanička oprema Specijalni, visokoprecizni pneumatski elektromagnetski ventil za kontrolu zraka. Ovi ventili su dizajnirani da zadovolje stroge zahtjeve mehaničke opreme, pružajući točnu i pouzdanu kontrolu pneumatskog protoka zraka.
Zašto odabrati naše solenoidne ventile?
- Osiguranje kvalitete: Pridržavamo se strogih standarda kontrole kvalitete tijekom procesa proizvodnje. Naši solenoidni ventili izrađeni su od visokokvalitetnih materijala, što osigurava njihovu pouzdanost i trajnost.
- Prilagodba: Razumijemo da različiti kupci imaju različite zahtjeve. Nudimo usluge prilagodbe kako bismo zadovoljili specifične potrebe naših kupaca, kao što je prilagodba veličine ventila, napona i protoka.
- Tehnička podrška: Naš tim iskusnih inženjera uvijek je spreman pružiti tehničku podršku našim klijentima. Bilo da imate pitanja o instalaciji, radu ili održavanju naših solenoidnih ventila, tu smo da vam pomognemo.
Kontaktirajte nas za nabavu
Ako ste zainteresirani za naše elektromagnetske ventile ili imate pitanja o njihovoj primjeni, potičemo vas da nas kontaktirate radi razgovora o nabavi. Naš prodajni tim rado će vam pomoći u odabiru pravih elektromagnetskih ventila za vaše specifične potrebe. Posvećeni smo pružanju najboljih proizvoda i usluga.
