Hej tamo! Kao dobavljač pneumatskih kuglica, često me pitaju kako prilagoditi brzinu otvaranja i zatvaranja ovih ventila. To je ključni aspekt, pogotovo kada želite optimizirati performanse svojih sustava. U ovom ću blogu podijeliti nekoliko praktičnih savjeta i uvida o ovoj temi.
Prvo, shvatimo zašto je važno prilagođavanje brzine otvaranja i zatvaranja. U različitim industrijskim primjenama brzina kojom se otvara pneumatski kuglični ventil može imati značajan utjecaj. Na primjer, u procesu u kojem nagle promjena protoka može uzrokovati probleme poput čekića vode u cjevovodnom sustavu, sporiji brzina otvaranja ili zatvaranja može spriječiti oštećenja. S druge strane, u nekim postupcima velike brzine možda će biti potreban brži rad ventila za održavanje učinkovitosti.
Čimbenici koji utječu na brzinu otvaranja i zatvaranja
Nekoliko je čimbenika koji mogu utjecati na brzinu otvaranja i zatvaranja pneumatskog kuglice. Jedan od najvažnijih je tlak zraka koji se isporučuje u pneumatski pokretač. Pokretač je dio koji pokreće kretanje lopte unutar ventila. Ako povećate tlak zraka, pokretač će se uglavnom kretati brže, što će rezultirati bržim otvaranjem ili zatvaranjem ventila. Suprotno tome, smanjenje tlaka zraka usporit će operaciju.
Drugi faktor je veličina ventila. Veći ventili obično imaju više mase za pomicanje, tako da se mogu otvoriti i zatvarati sporije u usporedbi s manjim, čak i s istim tlakom zraka. Vrsta aktuatora također igra ulogu. Neki pokretači dizajnirani su za rad velike brzine, dok su drugi više usredotočeni na preciznost i sporije kretanje.
Podešavanje tlaka zraka
Podešavanje tlaka zraka jedan je od najjednostavnijih načina za promjenu brzine otvaranja i zatvaranja. Većina pneumatskih sustava ima regulator tlaka koji možete koristiti za kontrolu tlaka zraka koji ide do pokretača ventila. Da biste to učinili, morat ćete pronaći regulator tlaka u svom pneumatskom sustavu. To je obično uređaj s mjeračem i gumbom za podešavanje.
Započnite provjerom trenutnog tlaka zraka. To možete učiniti gledajući mjerač na regulatoru tlaka. Ako želite povećati brzinu otvaranja i zatvaranja, polako okrenite gumb za podešavanje u smjeru kazaljke na satu kako biste povećali tlak. Pratite mjerač kako biste bili sigurni da ne premašite preporučeni tlak za svoj ventil i pokret. Ako želite usporiti rad, okrenite brojač gumba u smjeru kazaljke na satu kako biste smanjili pritisak.
Važno je napraviti mala podešavanja i testirati rad ventila nakon svake promjene. Na ovaj način možete pronaći optimalnu brzinu za svoju specifičnu aplikaciju.
Korištenje ventila za upravljanje protokom
Ventili za upravljanje protokom još su jedan koristan alat za podešavanje brzine otvaranja i zatvaranja pneumatskog kugličnog ventila. Ti se ventili ugrađuju u liniju za napajanje zraka do pokretača. Oni djeluju ograničavajući protok zraka, što zauzvrat kontrolira brzinu kojom se pokretač kreće.
Postoje dvije glavne vrste ventila za upravljanje protokom: ventili za igle i ventile za gas. Ventili za iglice imaju sitno navojni stabljika koja omogućava vrlo precizno podešavanje protoka zraka. Ventili za gas, s druge strane, češće se koriste za opću kontrolu protoka i lakše ih je prilagoditi.
Da biste koristili ventil za upravljanje protokom, jednostavno ga ugradite u liniju za dovod zraka između regulatora tlaka i pokretača ventila. Zatim prilagodite ventil kako biste povećali ili smanjili protok zraka. Slično prilagođavanju tlaka zraka, napravite male promjene i testirajte rad ventila nakon svakog podešavanja.
Pokretač - Posebne prilagodbe
Neki pneumatski pokretači dolaze s ugrađenim - u mehanizmima prilagodbe. Na primjer, neki rotacijski pokretači imaju podesive zaustavljanja koji se mogu koristiti za ograničavanje kuta rotacije, što može neizravno utjecati na brzinu otvaranja i zatvaranja. Drugi mogu imati podesive značajke prigušivanja ili jastuka koje mogu usporiti pokret na kraju moždanog udara.
Ako vaš pogon ima ove značajke, potražite u priručniku proizvođača za upute kako izvršiti prilagodbe. Važno je pažljivo slijediti smjernice kako biste osigurali pravilan rad i izbjegli oštećenje pokretača.
Stvarni - svjetski primjeri
Pogledajmo neke stvarne - svjetske scenarije u kojima je ključno prilagođavanje brzine otvaranja i zatvaranja pneumatskog kugličnog ventila. U tvornici za preradu hrane aVisoka temperatura dvosmjerni pneumatski pokretač od nehrđajućeg čelika sanitarni ventilkoristi se za kontrolu protoka tekućih sastojaka. Da bi se spriječilo prskanje i osiguralo precizno doziranje, potrebna je sporije brzine otvaranja i zatvaranja. Podešavanjem tlaka zraka i pomoću ventila za upravljanje protokom, operatori postrojenja mogu postići željenu brzinu.

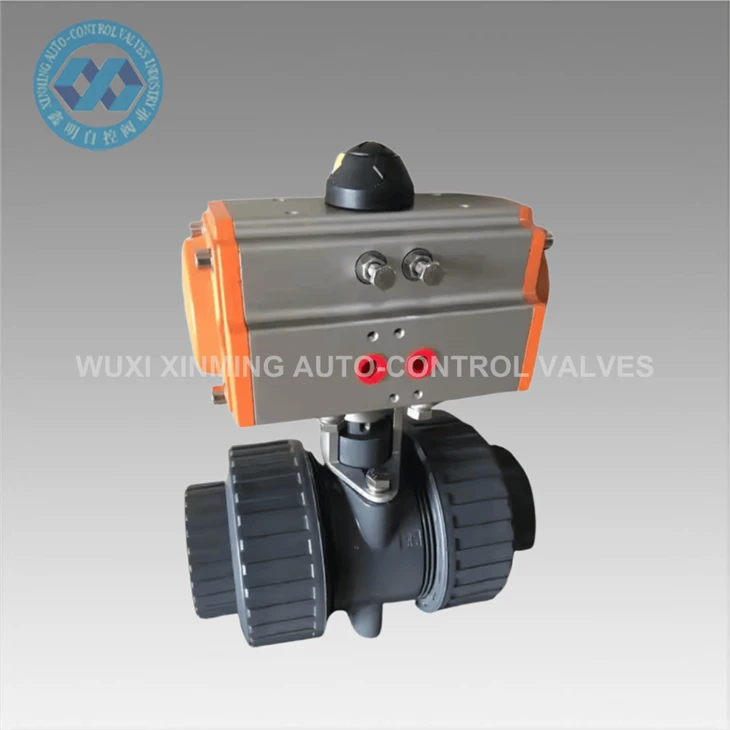

U postrojenju za kemijsku preradu, aKuglični ventil s dvostrukim rukavimakoristi se za kontrolu protoka korozivnih kemikalija. U ovom slučaju, možda će biti potrebna brza brzina otvaranja i zatvaranja kako bi se brzo reagirali na promjene u procesu. Operatori mogu povećati tlak zraka i u skladu s tim prilagoditi ventil za upravljanje protokom.

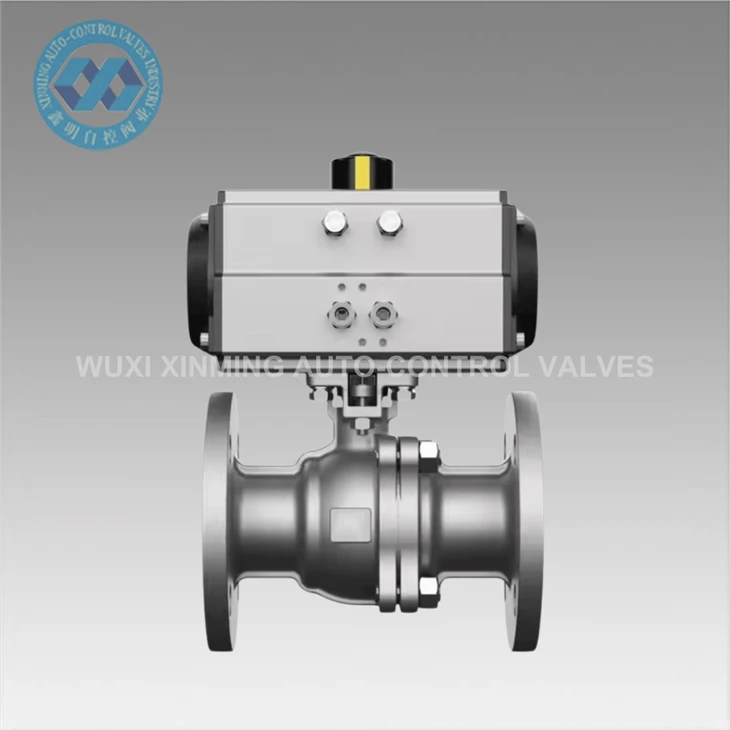

U naftom i plinovodu, aPneumatska oprema WCB/SS304/SS316 V tipa pneumatska prirubnica/zavarena/navojna kovanog kugl ventilakoristi se za kontrolu protoka nafte ili plina. Ovisno o uvjetima cjevovoda i zahtjevima postupka, možda će trebati prilagoditi brzinu otvaranja i zatvaranja kako bi se spriječilo pritisak i osigurao siguran rad.
Zaključak
Podešavanje brzine otvaranja i zatvaranja pneumatskog kugličnog ventila važan je dio optimizacije performansi vaših industrijskih sustava. Razumijevanjem čimbenika koji utječu na brzinu, poput tlaka zraka, veličine ventila i vrste pokretača, te pomoću alata poput regulatora tlaka i ventila za kontrolu protoka, možete postići željenu brzinu za svoju specifičnu primjenu.
Ako ste na tržištu za pneumatski kuglični ventil ili trebate više savjeta o podešavanju brzine otvaranja i zatvaranja, ne ustručavajte se pružiti ruku. Tu smo da vam pomognemo da pronađete prava rješenja za svoje potrebe. Kontaktirajte nas za više informacija i započnimo razgovor o vašim zahtjevima za nabavu.
Reference
- Priručnik za pneumatski ventil, razni proizvođači
- Udžbenici industrijske automatizacije
- Tehnički radovi o sustavima za kontrolu tekućine
