Kao iskusni dobavljač ventila leptira, razumijem kritičnu važnost osiguranja pravilnog funkcioniranja svake komponente unutar ovih esencijalnih industrijskih uređaja. Jedna takva ključna komponenta je stabljika ventila koja igra glavnu ulogu u operaciji i dugovječnosti ventila leptira. U ovom postu na blogu vodit ću vas kroz postupak provjere stabljike ventila za habanje, zadatak koji može pomoći u sprječavanju skupog raspada i osigurati stalnu učinkovitost vaših sustava ventila.
Razumijevanje uloge stabljike ventila u ventilu leptira
Prije nego što uđete u proces inspekcije, ključno je razumjeti funkciju stabljike ventila. U ventilu leptira, stabljika povezuje aktuator s diskom, omogućujući da se disk okreće unutar tijela ventila da kontrolira protok tekućine. STEM mora izdržati značajne sile tijekom rada, uključujući okretni moment iz pokretača i pritisak iz tekućine. S vremenom, ove sile mogu uzrokovati habanje na stabljici, što može dovesti do smanjenih performansi, curenja, pa čak i potpunog kvara ventila.
Priprema za inspekciju
Prije nego što počnete pregledavati stabljiku ventila, ključno je poduzeti potrebne sigurnosne mjere opreza. Osigurajte da je ventil u zatvorenom položaju i da li je sustav depresivan. Ako je ventil u sustavu uživo, slijedite sve odgovarajuće postupke zaključavanja/označavanja kako biste spriječili slučajno djelovanje.
Također će vam trebati nekoliko osnovnih alata za inspekciju, uključujući svjetiljku, čeljust, mjerač puštanja i povećalo. Ovi će vam alati pomoći da ispitate STEM na znakove trošenja i precizno izmjerite njegove dimenzije.
Vizualni pregled
Prvi korak u provjeri stabljike ventila za habanje je vizualni pregled. Upotrijebite svjetiljku za osvjetljavanje stabljike i potražite sve očite znakove oštećenja, poput ogrebotina, niza ili korozije. Obratite pažnju na područja na kojima se stabljika kontaktira s tijelom ventila i pokretača, jer su to najvjerojatnija mjesta za habanje.
Ako primijetite bilo kakve znakove štete, ključno je utvrditi uzrok. Ogrebovi i natpisi mogu biti uzrokovani stranim predmetima koji ulaze u ventil, dok korozija može biti rezultat izlaganja oštrim kemikalijama ili vlazi. Prepoznavanje uzroka štete može vam pomoći da poduzmete korake kako biste spriječili da se ponovi u budućnosti.
Mjerenje promjera stabljike
Nakon što završite vizualni pregled, koristite čeljusti za mjerenje promjera stabljike u nekoliko točaka duž njegove duljine. Usporedite ta mjerenja sa specifikacijama proizvođača kako biste utvrdili je li stabljika istrošena izvan prihvatljivih granica.
Istrošena stabljika obično će imati manji promjer od izvorne specifikacije. Ako je promjer stabljike ispod minimalne dopuštene granice, morat će ga zamijeniti kako bi se osiguralo pravilno funkcioniranje ventila.
Provjera igranja
Drugi važan aspekt inspekcije matičnog ventila je provjera igranja ili labavosti. Upotrijebite mjerač puštanja za mjerenje klirensa između stabljike i tijela ventila ili pokretača. Prekomjerna igra može ukazivati na habanje na stabljici ili komponentama parenja, što može dovesti do smanjenih performansi ventila i povećanog curenja.
Ako utvrdite da u stabljici postoji pretjerana igra, važno je utvrditi uzrok. To bi moglo biti posljedica nošenja na samoj stabljici, ili bi to moglo biti uzrokovano istrošenim ležajevima ili čahurima u tijelu ventila ili pokretaču. U oba slučaja, istrošene komponente trebat će zamijeniti kako bi se vratilo pravilno funkcioniranje ventila.
Pregledajte pečate STEM
STEM brtve su još jedna kritična komponenta ventila na koju se može utjecati na habanje. Pregledajte pečate stabljike na znakove oštećenja ili propadanja, poput pukotina, suza ili pretjeranog trošenja. Oštećena matična brtva može omogućiti tekućini da procuri pored stabljike, što može dovesti do smanjenih performansi ventila i potencijalnih sigurnosnih opasnosti.
Ako primijetite bilo kakve znakove oštećenja na STEM brtve, morat ćete ih zamijeniti. Pri zamjeni brtve stabljike važno je upotrijebiti ispravnu vrstu i veličinu brtve kako bi se osiguralo pravilno uklapanje i spriječilo istjecanje.
Procjena veze za pokretanje
Veza između stabljike ventila i pokretača također je važno područje koje treba pregledati. Provjerite vezu aktuatora za znakove habanja, poput labavih vijaka ili istrošenih komponenti spajanja. Labava ili istrošena veza za pokretanje može uzrokovati da ventil djeluje pogrešno ili uopće ne.
Ako otkrijete da je veza za pokretanje labave ili istrošena, trebat će je pooštriti ili zamijeniti po potrebi. Obavezno slijedite upute proizvođača prilikom prilagodbe ili zamjena na vezu aktuatora.
Kada zamijeniti stabljiku ventila
Ako ustanovite da se stabljika ventila nosila izvan prihvatljivih granica ili ako pokazuje znakove značajne štete, trebat će ga zamijeniti. Zamjena stabljike ventila može biti složen proces, pa je važno pažljivo slijediti upute proizvođača.
U nekim slučajevima možda će biti potrebno zamijeniti druge komponente ventila, kao što su ležajevi, čahure ili brtve stabljike, istovremeno s stabljikom. To može pomoći osigurati pravilno funkcioniranje ventila i spriječiti buduće probleme.
Preventivno održavanje
Redovito preventivno održavanje ključno je za osiguravanje dugoročnih performansi i pouzdanosti vaših ventila za leptir. Osim provjere stabljike ventila na habanje, važno je obavljati i druge zadatke održavanja, poput podmazivanja pokretnih dijelova, pregledavanje tijela ventila na oštećenje i testiranje pokretača.
Slijedeći redovni raspored održavanja, možete prepoznati i riješiti potencijalne probleme prije nego što postanu glavna pitanja, što može pomoći u proširenju života vaših ventila i smanjenju zastoja.
Zaključak
Provjera stabljike ventila na habanje je bitan dio održavanja pravilnog funkcioniranja ventila leptira. Slijedeći korake navedene u ovom postu na blogu, možete prepoznati i riješiti sve znakove habanja ili oštećenja prije nego što dovedu do skupih kvarova ili opasnosti od sigurnosti.

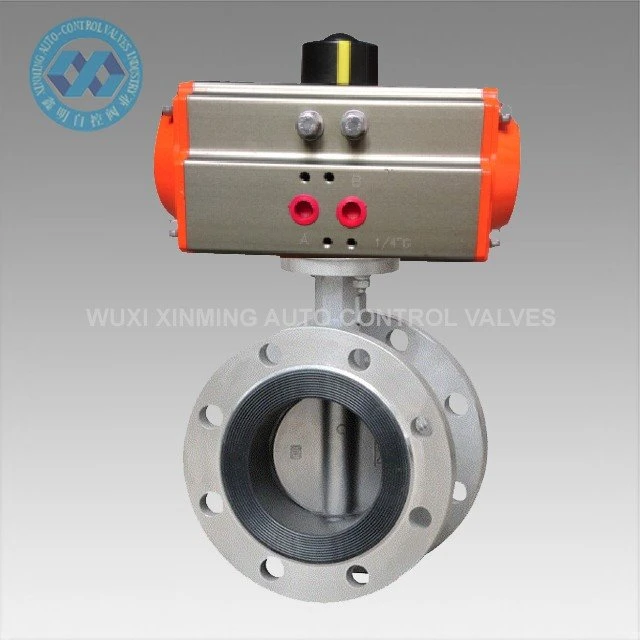

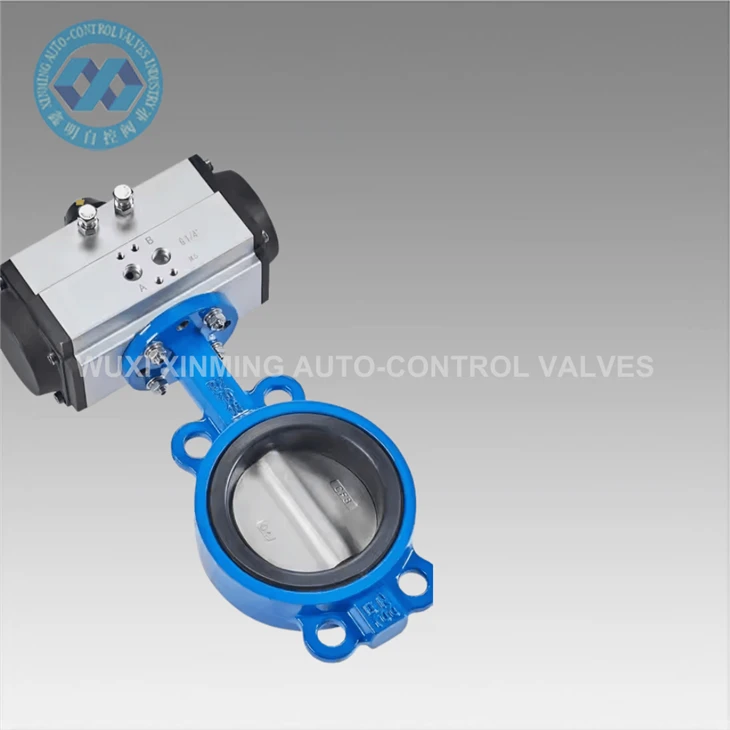

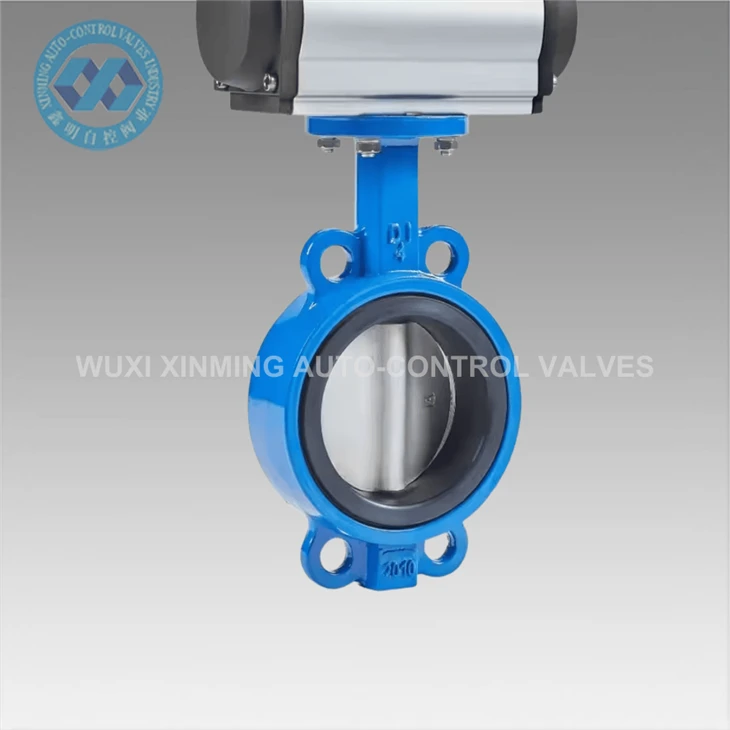

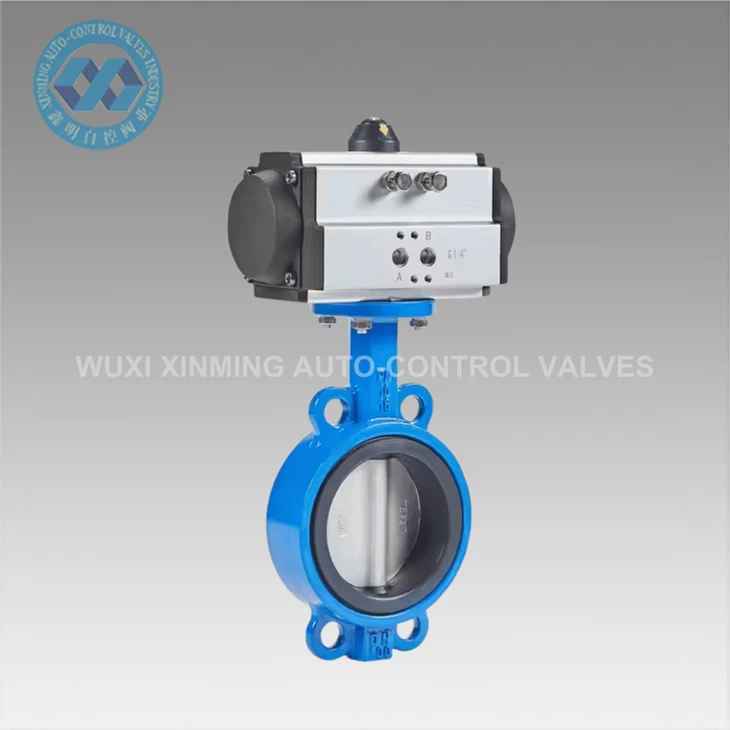

U našoj tvrtki nudimo širok raspon visokokvalitetnih ventila za leptir, uključujućiAktuator pneumatski EPDM ventil za prirubnicu,,Ventil za prirubnica leptira, iNehrđajući čelik SS304 316L pneumatski ventil za leptir leptir ventil. Naši ventili dizajnirani su i proizvedeni prema najvišim standardima, osiguravajući pouzdane performanse i dugi radni vijek.
Ako imate bilo kakvih pitanja o provjeri stabljike ventila za habanje ili ako ste zainteresirani za kupnju ventila za leptir, ne ustručavajte se kontaktirati nas. Naš tim stručnjaka uvijek je dostupan kako bi vam pružio potrebne informacije i podršku.
Reference
- Američki udruženje proizvođača ventila (VMAA). Priručnik za ventil.
- ASME B16.34 - ventili - prirubnici, navojni i zavarivanje.
- API 609 - Ventili leptira, dvostruka prirubnica, tipka - tip i rezinu - tip.
