Kao dobavljač kuglica mekog brtve, iz prve sam ruke bio svjedok važnosti savladavanja mehanizama otvaranja i zatvaranja ovih bitnih komponenti. Kuglični ventili mekog brtve naširoko se koriste u raznim industrijama, od obrade vode do kemijske prerade, zbog njihovih pouzdanih performansi brtvljenja i lakoće rada. U ovom postu na blogu podijelit ću neke uvide o tome kako učinkovito kontrolirati otvaranje i zatvaranje kuglice mekog brtve.
Razumijevanje osnova kugličnih ventila mekog brtve
Prije nego što uđete u kontrolne metode, ključno je razumjeti osnovnu strukturu i princip rada kuglice mekog brtve. Tipični kuglični ventil od mekog brtve sastoji se od kuglice s provrtom, stabljikom, sjedalom i tijelom. Kugla je jezgra komponenta koja kontrolira protok tekućine. Kad se kuglica zakreće za 90 stupnjeva, provrt se poravnava s stazom protoka, omogućavajući tekućinu da prođe kroz (otvoreni položaj). Suprotno tome, kada se kuglica okreće natrag za 90 stupnjeva, provrt je okomito na put protoka, blokirajući protok tekućine (zatvoreni položaj).
Meka brtva, obično izrađena od materijala poput PTFE (politetrafluoroetilen) ili NBR (guma nitril butadien), pruža čvrsto brtvljenje između kuglice i sjedala, sprječavajući curenje. Ovaj mehanizam zapečata čini kuglične ventile mekog brtve prikladnim za primjene gdje je potrebno nula istjecanja.
Ručna kontrola
Ručna kontrola je najjednostavnija i najjednostavnija metoda upravljanja kuglicama mekog brtljenja. To uključuje korištenje ručnog kotača ili ručice za okretanje stabljike, što zauzvrat rotira loptu. Ručna kontrola obično se koristi u aplikacijama malih razmjera ili ako automatizacija nije potrebna.
Da biste otvorili ručno upravljani kuglični ventil, okrenite ručni kotač ili polugu u smjeru kazaljke na satu (u većini slučajeva) dok ventil ne dosegne potpuno otvoreni položaj. Obično možete osjetiti lagani otpor kada je ventil potpuno otvoren, što ukazuje da je lopta usklađena s stazom protoka. Da biste zatvorili ventil, okrenite ručni kotač ili ručicu u smjeru suprotnom od kazaljke na satu dok se ventil potpuno ne zatvori. Opet, možda ćete osjetiti lagano povećanje otpora kada se ventil potpuno isključi.
Ručna kontrola ima svoje prednosti, poput jednostavnosti, niskih troškova i lako održavanja. Međutim, također ima ograničenja, posebno u aplikacijama velikih ili visokih tlaka, gdje ručni rad može biti dugotrajan i fizički zahtjevan.
Električno pokretanje
Električno aktiviranje je popularan izbor za kontrolu kuglica mekih brtve u industrijskim postavkama. Električni aktuator je uređaj koji električnu energiju pretvara u mehaničko kretanje kako bi otvorio i zatvorio ventil. Nudi nekoliko prednosti, uključujući precizan upravljanje, daljinski rad i mogućnost integriranja s automatizacijskim sustavima.
Postoje dvije glavne vrste električnih pokretača: višestruki okret i okret. Višestruki okretni pokretači koriste se za ventile koji zahtijevaju više rotacije stabljike za otvaranje ili zatvaranje, dok su pokretači četvrtine okretaja dizajnirani za ventile kojima je potrebna samo rotacija od 90 stupnjeva, kao što su kuglični ventili mekog brtve.
Za upravljanje kugličnim ventilom s mekim blagajnima s električnim aktuatorom, obično morate spojiti aktuator na izvor napajanja i upravljački sustav. Upravljački sustav može biti jednostavan prekidač za uključivanje/isključivanje ili sofisticiraniji programabilni logički kontroler (PLC) koji omogućava precizno upravljanje brzinom i zatvaranjem ventila, položaja i vremena.
Kada koristite električni aktuator, važno je osigurati da je pokretač pravilno veličine i konfiguriran za ventil. To uključuje odabir odgovarajuće ocjene, brzine i napona zakretnog momenta kako bi se uskladili zahtjevi ventila. Uz to, redovito održavanje i pregled pokretača potrebni su kako bi se osigurao njegov pouzdan rad.
Pneumatsko pokretanje
Pneumatsko aktiviranje je još jedna uobičajena metoda kontrole kuglica mekog brtve. Pneumatski pokretač koristi komprimirani zrak za stvaranje sile potrebne za otvaranje i zatvaranje ventila. Poznat je po brzom vremenu odziva, visokoj izlazu okretnog momenta i prikladnosti za opasno okruženje.
Pneumatski pokretači mogu biti dvostruko djelovanje ili povrat proljeća. Pokretači s dvostrukim djelovanjem koriste komprimirani zrak kako bi otvorili i zatvorili ventil, dok pokretači proljeća koriste komprimirani zrak za otvaranje ventila i oprugu kako bi ga zatvorili.
Za upravljanje kugličnim ventilom za meko brtvljenje s pneumatskim pokretačem, morate spojiti aktuator s dovodom komprimiranog zraka i upravljačkim ventilom. Upravljački ventil regulira protok komprimiranog zraka u aktuator, omogućujući vam kontrolu otvaranja i zatvaranja ventila.
Jedna od ključnih prednosti pneumatskog aktiviranja je njegova sposobnost pružanja rada sa sigurnošću. U slučaju nestanka napajanja ili gubitka komprimiranog zraka, pokretač za povrat opruge automatski će zatvoriti ventil, sprečavajući protok tekućine. Ova značajka čini pneumatsko aktiviranje popularnim izborom u aplikacijama gdje je sigurnost glavni prioritet.
Hidraulično aktiviranje
Hidraulično aktiviranje obično se koristi u primjenama gdje su potrebni visoki moment i precizna kontrola, poput industrijskih procesa velikih razmjera ili offshore nafte i plina. Hidraulički aktuator koristi hidrauličku tekućinu za stvaranje sile potrebne za otvaranje i zatvaranje ventila.
Sustavi hidrauličkog aktiviranja sastoje se od hidrauličke pumpe, upravljačkog ventila i pokretača. Hidraulička pumpa pritiska hidrauličku tekućinu, koju upravljački ventil usmjerava na aktuator. Pokretač pretvara hidrauličku energiju u mehaničko kretanje kako bi se otvorio i zatvorio ventil.
Hidraulično aktiviranje nudi nekoliko prednosti, uključujući visoku snagu, preciznu kontrolu i mogućnost rada u teškim okruženjima. Međutim, također zahtijeva složeniji i skuplji sustav u usporedbi s drugim metodama aktiviranja, a pravilno održavanje je ključno kako bi se osigurao njegov pouzdan rad.
Odabir prave metode aktiviranja
Prilikom odabira metode aktiviranja za kuglični ventil za meko brtvljenje potrebno je razmotriti nekoliko čimbenika, uključujući zahtjeve za primjenu, veličinu i vrstu ventila, operativno okruženje i proračun.
- Zahtjevi za prijavu:Razmotrite brzinu protoka, tlaka, temperature i medija tekućine koja se kontrolira. Na primjer, u aplikacijama u kojima su potrebni brzo otvaranje i zatvaranje, pneumatsko ili električno aktiviranje može biti prikladnije. U aplikacijama u kojima je potreban visoki moment, hidrauličko aktiviranje možda je najbolji izbor.
- Veličina i vrsta ventila:Veličina i vrsta ventila također mogu utjecati na izbor metode aktiviranja. Veći ventili obično zahtijevaju više okretnog momenta, tako da će možda biti potreban snažniji aktuator. Uz to, neki ventili mogu imati posebne zahtjeve za aktiviranje, poput određene vrste priključaka ili ugradnje.
- Okoliš za rad:Radno okruženje, uključujući čimbenike kao što su temperatura, vlaga i prisutnost opasnih tvari, može utjecati na performanse i izdržljivost pokretača. Na primjer, u korozivnom okruženju može biti potreban nehrđajući čelik ili obloženi pogon. U opasnom području može biti potreban pokretač otpornih na eksploziju.
- Proračun:Trošak sustava pokretanja također je važno razmatranje. Ručna kontrola je najisplativija opcija, ali možda nije prikladna za sve aplikacije. Električni, pneumatski i hidraulički sustavi za aktiviranje mogu se značajno razlikovati u troškovima, ovisno o veličini, vrsti i značajkama pokretača.
Zaključak
Kontroliranje otvaranja i zatvaranja kugličnog ventila mekog brtve ključno je za osiguravanje učinkovitog i pouzdanog rada različitih industrijskih procesa. Razumijevanjem različitih dostupnih metoda pokretanja i odabirom pravog za vašu aplikaciju, možete optimizirati performanse vašeg ventila i umanjiti rizik od curenja i drugih problema.
Kao dobavljač kuglastih ventila za meke brtve, nudimo širok spektar proizvoda i opcija za aktiviranje kako bismo zadovoljili vaše specifične potrebe. Bilo da vam treba ručno upravljani ventil za malu aplikaciju ili automatizirani sustav za veliko industrijsko postrojenje, imamo stručnost i iskustvo da vam pružimo pravo rješenje.
Ako ste zainteresirani da saznate više o našim kugličnim ventilima za meko brtve ili imate bilo kakvih pitanja o kontroli ventila, ne ustručavajte sekontaktirajte nas. Naš tim stručnjaka spreman je pomoći vam u potrebama nabave i pomoći vam da pronađete najbolji ventil za vašu prijavu.
Reference
- "Priručnik za ventile", Clark Wright.
- "Industrijski ventili: praktični vodič", Tom Jenkins.
- Proizvođači priručnici i tehnička dokumentacija za kuglice i pokretače za meke brtve.
Za više informacija o našim proizvodima možete provjeriti sljedeće veze:
- Kineski ventil za upravljanje protokom s Neles NE724 NE726 Pozicioniranje ventila

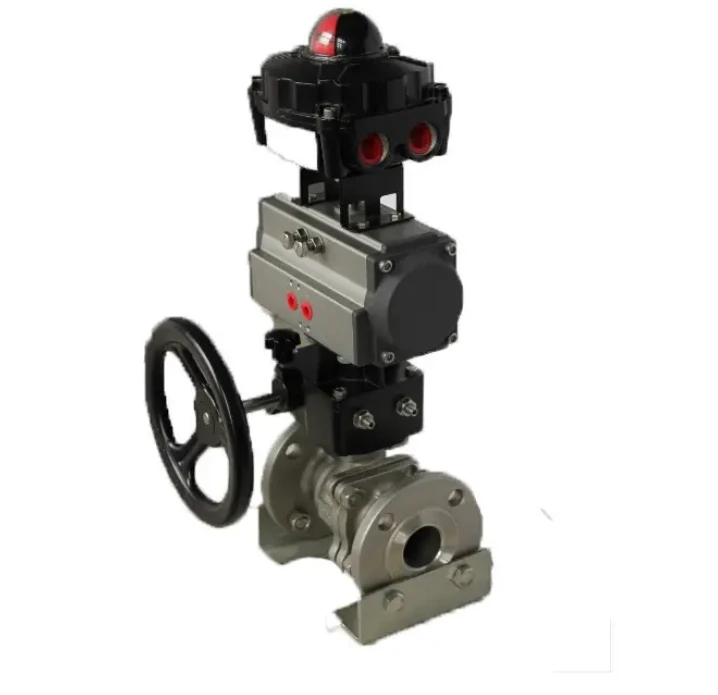

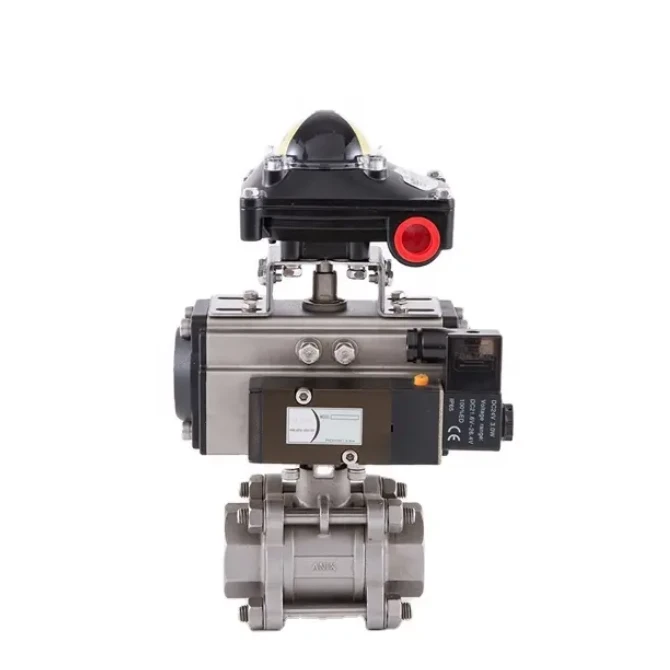

- Pneumatski izolirani kuglični ventil
