Hej tamo! Kao dobavljač sanitarnih lopnih ventila, imam tonu iskustva kada je u pitanju osiguravanje da ovi ventili izvedu vrhunski. U ovom ću vam blogu provesti kako testirati izvedbu sanitarnog ventila za kuglu.
1. Vizualni pregled
Prije nego što uopće započnemo s stvarnim testiranjem performansi, neophodan je dobar stari vizualni pregled. Pogledajte ventil. Provjerite imaju li očite znakove oštećenja poput pukotina, udubljenja ili ogrebotina na tijelu, kuglu i stabljici ventila. Oštećeni ventil može ugroziti svoje performanse odmah od šišmiša. Također, pregledajte brtve i brtve. Oni bi trebali biti u dobrom stanju, bez ikakvih znakova habanja, starenja ili deformacije. Ako primijetite bilo kakve probleme tijekom ove vizualne provjere, to je crvena zastava i možda biste trebali razmotriti zamjenu ventila ili neispravnih dijelova.
2. Ispitivanje tlaka
Jedan od najvažnijih aspekata ispitivanja sanitarnog kuglice je ispitivanje tlaka. To nam pomaže da utvrdimo koliko dobro ventil može podnijeti različite razine tlaka bez curenja.
Ispitivanje hidrostatskog tlaka
Za hidrostatsko ispitivanje tlaka koristimo vodu kao ispitni medij. Prvo zatvorite ventil i spojite ga na pritisak - ispitni uređaj. Napunite ventil i spojene cijevi vodom, pazeći da iskrvari bilo koji zrak. Zatim postupno povećavajte pritisak na ispitni tlak. Ovaj ispitni pritisak obično se određuje industrijskim standardima ili specifikacijama ventila.
Za većinu sanitarnih kugličnih ventila, ispitni tlak je oko 1,5 puta veći od maksimalnog radnog tlaka. Držite pritisak u određenom razdoblju, obično 5 - 10 minuta. Za to vrijeme pažljivo pregledajte ventil na bilo kakve znakove istjecanja. Provjerite sve spojeve, brtve i samo tijelo ventila. Ako vidite da se voda kaplje ili prodire, to znači da postoji problem s performansama brtvljenja ventila.
Ispitivanje pneumatskog tlaka
Pneumatsko ispitivanje tlaka koristi zrak ili inertni plin poput dušika. Proces je sličan hidrostatskom ispitivanju, ali postoji nekoliko razlika. Budući da su plinovi komprimilniji od tekućina, izrada tlaka - gore i oslobađanje treba učiniti pažljivije. Također, budući da je curenje plina može biti teže vizualno otkriti, često koristimo otopinu vode sapuna za provjeru curenja.
Nanesite vodu sapuna na sve potencijalne točke curenja na ventilu. Ako dođe do curenja, plin za bijeg će formirati mjehuriće u sapunici. Baš kao u hidrostatskom ispitivanju, održavajte pritisak ispitivanja za određeno vrijeme i pažljivo pratite ventil.
3. Ispitivanje protoka
Ispitivanje protoka još je jedan ključni dio ocjene performansi sanitarnog ventila. Pomaže nam da shvatimo koliko dobro ventil može kontrolirati protok tekućine kroz njega.
Otvoreno testiranje protoka
U ispitivanju otvorenog protoka, u potpunosti otvorite ventil i pustite da tekućina (bilo vode ili reprezentativna procesna tekućina) kroz njega prođe poznatom brzinom protoka. Izmjerite pad tlaka preko ventila pomoću mjerača tlaka ugrađenih uzvodno i nizvodno od ventila. Pad tlaka ukazuje na otpor koji ventil nudi protoku.
Pad niskog tlaka znači da ventil ima dobre karakteristike protoka, što omogućava da tekućina lako prođe. Pad visokih tlaka može dovesti do povećane potrošnje energije i smanjene učinkovitosti sustava. Usporedite izmjereni pad tlaka s navedenim ventilom navedenim tlačnim krivuljom. Ako je izmjerena vrijednost značajno veća od navedene vrijednosti, to bi moglo značiti da postoji problem s unutarnjim dizajnom ili blokadama ventila unutar ventila.
Protok - kontrolno ispitivanje
Protok - Kontrolno ispitivanje koristi se za provjeru koliko dobro ventil može regulirati brzinu protoka. Postepeno prilagodite ventil od potpuno otvorenog do potpuno zatvorenog i izmjerite odgovarajuće brzine protoka u različitim položajima ventila. To nam pomaže da stvorimo krivulju protoka - upravljačke krivulje za ventil.
Dobro - izvođenje sanitarnog kugličnog ventila trebao bi biti u mogućnosti osigurati glatku i preciznu kontrolu protoka. Ako se brzina protoka mijenja pogrešno ili ako ventil ne zatvori protok u potpunosti kada se potpuno zatvori, postoji problem s njegovim kontrolnim performansama.
4. Ispitivanje okretnog momenta
Ispitivanje okretnog momenta govori se o tome koliko je sila potrebna za otvaranje i zatvaranje ventila. To je važno jer utječe na lakoću rada i dugotrajnu trajnost ventila.
Upotrijebite ključ zakretnog momenta za mjerenje momenta potrebnog za otvaranje i zatvaranje ventila. Vrijednosti zakretnog momenta trebaju biti unutar raspona koji je odredio proizvođač ventila. Ako je okretni moment previsok, to bi moglo značiti da postoji trenje unutar ventila, možda zbog neusklađenosti, oštećenih dijelova ili nepravilnog podmazanja. S druge strane, ako je okretni moment prenizak, može ukazivati na labavi ili istrošeni unutarnji mehanizam.
5. Ispitivanje propuštanja sjedala
Ispitivanje propuštanja sjedala usredotočeno je na sposobnost ventila da se zapečati kad je zatvoren. Postoje različite metode za testiranje curenja sjedala, ali jedan je uobičajeni način upotrebe tragača, poput helija.
Prvo zatvorite ventil i stvorite zatvorenu komoru oko sjedala ventila. Uvedite tragački plin u jednu stranu ventila. Zatim upotrijebite uređaj za otkrivanje plina za mjerenje količine plina koji propušta kroz sjedalo na drugu stranu.
Dopuštena stopa propuštanja sjedala obično je određena industrijskim standardima. Ako izmjerena brzina propuštanja premašuje ovu granicu, performanse brtvljenja sjedala ventila nisu do jednake.
6. Testiranje ciklusa
Testiranje ciklusa uključuje otvaranje i zatvaranje ventila više puta kako bi se simulirali stvarni svjetski upotreba. To nam pomaže da provjerimo trajnost i pouzdanost ventila tijekom vremena.
Postavite automatiziranu instalaciju za testiranje kako biste otvorili i zatvorili ventil na određenoj frekvenciji. Broj ciklusa može varirati ovisno o namijenjenom namijenjenom ventilu, ali obično je u tisućama. Tijekom ispitivanja ciklusa, nadgledajte performanse ventila, uključujući zahtjeve zakretnog momenta, karakteristike protoka i curenje sjedala.
Ako ventil počne pokazivati znakove trošenja, poput povećanog okretnog momenta, smanjenog protoka ili povećanog curenja sjedala kako se broj ciklusa povećava, možda neće biti prikladan za dugoročnu upotrebu.
Naš asortiman proizvoda

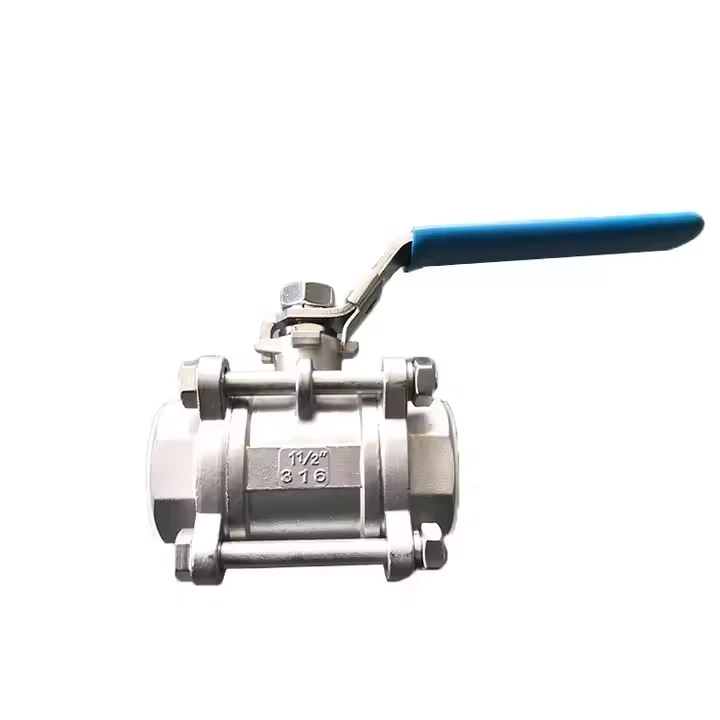

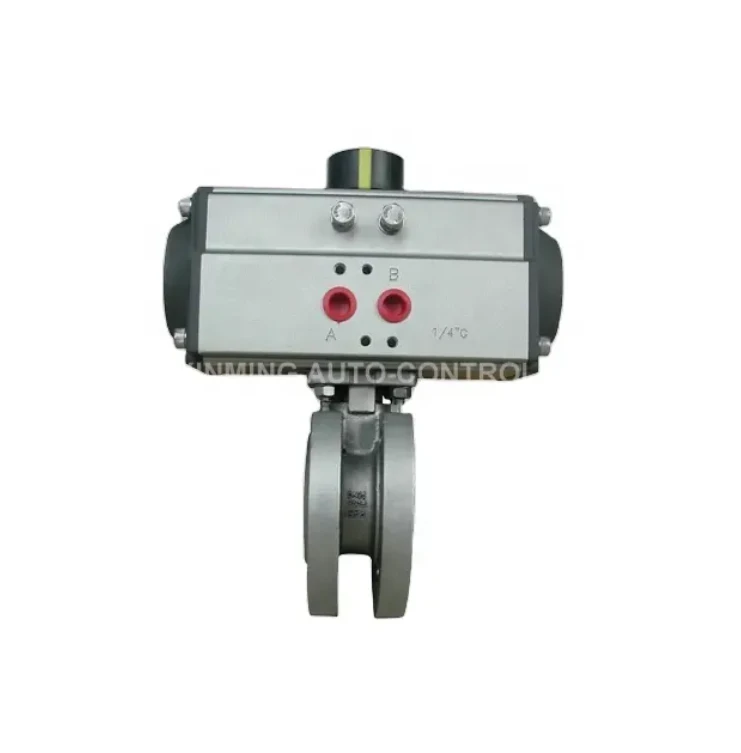

Nudimo širok izbor sanitarnih ventila za ispunjenje različitih potreba kupaca. Na primjer, imamoPneumatski pokretač vafle tanki kuglični ventil, koji je poznat po svom kompaktnom dizajnu i izvrsnim performansama. NašePneumatski kuglični ventil mesingani kuglični ventil visokokvalitetni kuglični ventilIzrađen je od mjedi visokog kvaliteta, pružajući dobru otpornost na koroziju. A ako vam treba ventil s rotacijom od 180 stupnjeva, naša180 stupnjeva pneumatskog pokretača 3 -smjerodličan je izbor.
Ako ste na tržištu sanitarnih ventila i želite osigurati da dobijete proizvod visokih performansi, ne ustručavajte se pružiti ruku. Možemo pružiti detaljne podatke o proizvodu i pomoći vam u postupku testiranja kako bismo bili sigurni da ventil ispunjava vaše specifične zahtjeve. Kontaktirajte nas radi nabave i započnimo sjajan poslovni odnos!
Reference
- ASME B16.34 - ventili - prirubnici, navojni i kraj zavarivanja
- API 598 - Pregled i testiranje ventila
- ISO 5208 - Industrijski ventili - Ispitivanje tlaka ventila
