Kada je riječ o sustavima za kontrolu tekućine, ventili leptira popularni su izbor zbog njihove jednostavnosti, učinkovitosti troškova i učinkovitog rada. Dvije uobičajene vrste ventila leptira su tipka - tip i rezice - tip. Kao dobavljač ventila leptira, imao sam veliko iskustvo s obje vrste i razumijem njihove razlike, prednosti i aplikacije. U ovom ću blogu istražiti ključne razlike između luka - tipa i vafla - upišite leptir ventile koji će vam pomoći da donesete informiranu odluku za svoje specifične potrebe.
Strukturni dizajn
Najočitija razlika između ventila za leptir tipa - tipa - tipa leptir leži u njihovom strukturnom dizajnu. Ventil leptira za leptir tipa dizajniran je za instaliranje između dvije prirubnice. Ima relativno jednostavnu strukturu, s tankim tijelom koje se čvrsto uklapa između prirubnica cjevovoda. Ventil se drži na mjestu vijcima koji prolaze kroz prirubnice s obje strane, koji komprimiraju tijelo ventila između njih. Ovaj dizajn čini ventile tipa kompaktne i lagane, idealne za aplikacije gdje je prostor ograničen.
S druge strane, ventil leptira s tipkom - tipka s navojem na niti oko njegovog opsega. Ovi nosači imaju rupe kroz koje se mogu umetnuti vijci. Za razliku od ventila tipa, ventili za tipke - tipovi tipa mogu se ugraditi u cjevovod bez potrebe da se susjedne prirubnice spojiju. Svaki kraj ventila može se neovisno pričvrstiti na prirubnicu, omogućujući jednostavnu izolaciju dijelova cjevovoda. To je posebno korisno u sustavima u kojima je potrebno održavanje ili zamjena komponenti, jer se jedna strana cjevovoda može isključiti, dok druga ostaje operativna.
Instalacija i održavanje
Ugradnja vafela - tipa i nosač - Tip leptir ventili također se značajno razlikuju. Ventili za tipove zahtijevaju precizno poravnavanje prirubnica s obje strane ventila. Budući da se oslanjaju na kompresiju između prirubnica za brtvljenje, svako neusklađivanje može dovesti do curenja. Ugradnja obično uključuje umetanje ventila između prirubnica i ravnomjerno zatezanje vijaka kako bi se osiguralo pravilno brtvljenje. Međutim, ovaj postupak može biti izazovan, posebno u cjevovodima velikog promjera u kojima je teško postizanje savršenog poravnanja.
Nasuprot tome, tipa ventili nude veću fleksibilnost tijekom instalacije. Navojni nosači omogućuju neovisnu povezanost s svakom prirubnom prirubnom prirubnicu, smanjujući potrebu za preciznim poravnanjem između dviju prirubnica. To čini instalaciju brže i lakše, posebno u projektima za naknadnu ugradnju ili sustavima u kojima prirubnice cjevovoda nisu u savršenom poravnanju. Štoviše, kada je u pitanju održavanje, ventili tipa zasjale. Ako se mora servisirati dio cjevovoda, vijci s jedne strane ventila za tipku mogu se ukloniti, izolirajući taj odjeljak bez utjecaja na ostatak sustava. To nije moguće s ventilima tipa Wafer, za koje je potrebno da se cijeli cjevovod isključi za održavanje.
Performanse zapečaćenja
I lug - tip i vafer - ventili za leptir tipa dizajnirani su tako da osiguraju učinkovito brtvljenje. Međutim, njihovi mehanizmi zapečaćenja i performanse mogu se razlikovati ovisno o primjeni. Vafel - Ventili tipa oslanjaju se na kompresiju između prirubnica kako bi se stvorio brtva. Elastomerno sjedalo ventila komprimira se na disku, sprječavajući curenje tekućine. U primjenama s niskim do srednjim tlakom i temperaturom, ventili tipa vafla mogu osigurati pouzdano brtvljenje. Međutim, u okruženju visokog tlaka ili visoke temperature, kompresijska brtva može biti ugrožena, što dovodi do curenja.
S druge strane, ventili tipa, često imaju robusniji mehanizam za brtvljenje. Nezavisna veza sa svakom prirubnom prirubnom prirubnicama omogućava bolju kontrolu nad kompresijom sjedala ventila. Uz to, mnogi ventili tipa dizajnirani su s dvostrukim pomakom ili trostrukim offset diskovima, koji pružaju čvršće brtve smanjujući trenje između diska i sjedala tijekom rada. Zbog toga je ventili tipa prikladniji za primjenu visokog tlaka i visoke temperature, kao i primjene u kojima je potrebno curenje nula.
Prijava
Izbor između tipke - tipa i vafera - Tip leptir ventil često ovisi o određenoj primjeni. Ventili tipa - obično se koriste u aplikacijama gdje su troškovi i prostor glavna razmatranja. Naširoko se koriste u postrojenjima za pročišćavanje vode, HVAC sustavima i općim industrijskim cjevovodima za kontrolu niskog do srednjeg tlaka. Njihov kompaktni dizajn i relativno niski troškovi čine ih atraktivnom opcijom za projekte velikih razmjera u kojima je potrebno više ventila.
S druge strane, ventili tipa preferiraju se u aplikacijama gdje su izolacija i održavanje kritični. Obično se koriste u postrojenjima za kemijsku preradu, cjevovodima nafte i plina i postrojenjima za proizvodnju električne energije. U tim je industrijama ključna mogućnost izoliranja dijelova cjevovoda za održavanje ili isključivanje u nuždi. Ventili tipa - također se koriste u aplikacijama gdje cjevovod može biti podložan vibracijama ili kretanju, jer njihova neovisna montaža pruža bolju stabilnost.
Preporuke proizvoda

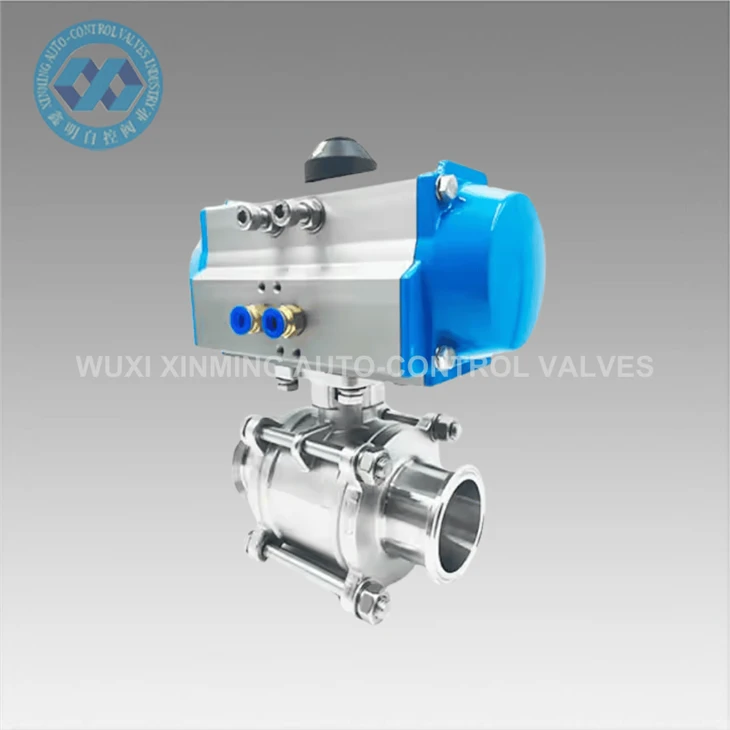

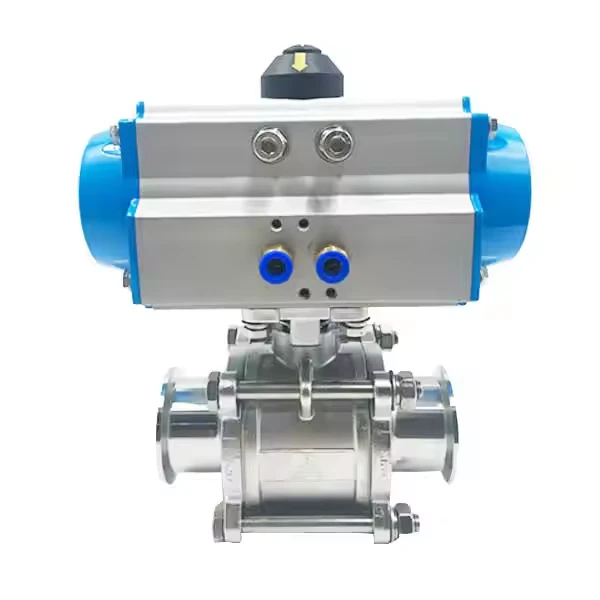

Ako ste na tržištu za ventil za leptir, želio bih preporučiti neke naše povezane proizvode. NašeSanitarni nehrđajući čelik 304 kuglični ventilodličan je izbor za primjene gdje su važni higijena i otpornost na koroziju. Izrađen je od visokog kvalitetnog nehrđajućeg čelika 304, osiguravajući izdržljivost i dugoročne performanse.
Za aplikacije koje zahtijevaju automatiziranu kontrolu, našaPneumatski sanitarni leptir ventilje izvrsna opcija. Sadrži pneumatski aktuator koji omogućava preciznu i pouzdanu kontrolu ventila, što ga čini prikladnim za upotrebu u preradi hrane i pića, farmaceutskoj proizvodnji i drugim sanitarnim primjenama.
Ako vam treba ventil za primjenu visokog tlaka i visoke temperature, našaČvrsti i pouzdan pneumatski dvostruki ekscentrični ventil za leptir prirubniceje idealan izbor. Njegov dvostruki ekscentrični dizajn pruža čvrsto brtvljenje i smanjuje trošenje na komponentama ventila, osiguravajući dugoročne performanse u zahtjevnim okruženjima.
Zaključak
Zaključno, izbor između tipke - tipa i vafera - Tip leptir ventil ovisi o nekoliko čimbenika, uključujući zahtjeve za ugradnju, performanse brtve i primjenu. Ventili tipa - prikladni su za troškove - osjetljive i prostorno - ograničene aplikacije, dok su ventili tipa lug prikladniji za primjene gdje su izolacija i održavanje kritični. Kao dobavljač ventila za leptir, imamo stručnost i iskustvo koji će vam pomoći da odaberete pravi ventil za vaše specifične potrebe. Bez obzira tražite li ventil za mali projekt skale ili veliku industrijsku aplikaciju, možemo vam pružiti visokokvalitetne proizvode i izvrsnu korisničku uslugu.
Ako ste zainteresirani da saznate više o našim proizvodima ili trebate pomoć u odabiru pravog ventila za vašu prijavu, ne ustručavajte se kontaktirati nas radi nabave i pregovora. Radujemo se što ćemo raditi s vama kako bismo zadovoljili vaše potrebe za kontrolom tekućine.
Reference
- Grupa ventila za dizalice. "Priručnik za ventil za leptir."
- Emerson Automation Solutions. "Vodič za odabir ventila."
- Valmet. "Pregled tehnologije leptira ventila."
