Koeficijent protoka, koji se često označava kao CV, presudan je parametar kada je u pitanju razumijevanje performansi pneumatskog kugličnog ventila. Kao vodeći dobavljač pneumatskih kuglica, iz prve sam ruke bio svjedokom važnosti ovog koeficijenta u različitim industrijskim primjenama. U ovom postu na blogu udubit ću se u to što je koeficijent protoka pneumatskog kugličnog ventila, zašto je to važno i kako utječe na funkcionalnost ovih ventila.
Koji je koeficijent protoka (CV)?
Koeficijent protoka (CV) je mjerenje koje ukazuje na količinu vode (u američkim galonima u minuti) na 60 ° F koja će teći kroz potpuno otvoreni ventil s padom tlaka od 1 psi preko ventila. Jednostavnije rečeno, to je način da se kvantificira sposobnost ventila da se tekućina prođe kroz nju. Veća vrijednost CV -a znači da ventil može podnijeti veću brzinu protoka s nižim padom tlaka, dok niža vrijednost CV -a ukazuje na restriktivniji ventil.
Uzmimo praktičan primjer kako bismo ilustrirali ovaj koncept. Zamislite da imate dva pneumatska kuglana ventila, ventil A i ventil B. Ventil A ima CV od 10, a ventil B ima CV od 20. Ako nanesete isti pad tlaka preko oba ventila, ventil B omogućit će da protoči dvostruko više vode kroz njega u usporedbi s ventilom A. To je jer ventil B ima manji otpor protoka.
Zašto je koeficijent protoka važan?
Koeficijent protoka je kritični faktor u odabiru ventila iz nekoliko razloga. Prvo, pomaže inženjerima i dizajnerima da odrede odgovarajuću veličinu ventila za određenu primjenu. Ako je koeficijent protoka ventila prenizak za potrebnu brzinu protoka, on može dovesti do prekomjernog pada tlaka, povećane potrošnje energije i potencijalnih oštećenja ventila i drugih komponenti u sustavu. S druge strane, ako je koeficijent protoka previsok, ventil može biti prevelik, što rezultira nepotrebnim troškovima i neučinkovitim radom.
Drugo, koeficijent protoka utječe na kontrolne performanse ventila. U primjenama u kojima je potrebna precizna kontrola protoka, kao što je to u kemijskoj preradi ili postrojenjima za pročišćavanje vode, važan je ventil s koeficijentom pravog protoka. Ventil s dobro usklađenom vrijednosti CV-a može pružiti točnu i stabilnu kontrolu protoka, osiguravajući da postupak djeluje glatko i učinkovito.
Konačno, koeficijent protoka također je važan za dizajn i optimizaciju sustava. Razumijevanjem karakteristika protoka različitih ventila, inženjeri mogu dizajnirati sustave cjevovoda koji minimiziraju gubitke tlaka i maksimiziraju ukupnu učinkovitost sustava. To može dovesti do značajnih ušteda troškova u pogledu potrošnje energije i održavanja.
Čimbenici koji utječu na koeficijent protoka pneumatskog kugličnog ventila
Nekoliko čimbenika može utjecati na koeficijent protoka pneumatskog kugličnog ventila. Jedan od najznačajnijih čimbenika je veličina ventila. Općenito, veći ventili imaju veće koeficijente protoka jer nude veće područje poprečnog presjeka za tekućinu. Međutim, važno je napomenuti da odnos između veličine ventila i koeficijenta protoka nije uvijek linearan. Ostali čimbenici, kao što su dizajn ventila, vrsta kuglice (puni priključak ili smanjeni priključak) i materijal sjedala, također mogu utjecati na koeficijent protoka.
Dizajn ventila igra ključnu ulogu u određivanju koeficijenta protoka. Na primjer, puni kuglični ventil ima veći put protoka u usporedbi sa smanjenim kugličnim ventilom, što rezultira većim koeficijentom protoka. Oblik kuglice i unutarnji prolazi ventila također mogu utjecati na karakteristike protoka. Ventili s glatkim, pojednostavljenim unutarnjim površinama imaju niži otpor protoka i veće koeficijente protoka.
Vrsta materijala sjedala koja se koristi u ventilu također može utjecati na koeficijent protoka. Meka sjedala, poput onih izrađenih od gume ili teflona, mogu osigurati tijesno brtvljenje, ali također mogu uvesti neki otpor protoka. Tvrda sjedala, s druge strane, nude manju otpornost na protok, ali mogu zahtijevati precizniju obradu kako bi se osiguralo odgovarajuće brtve.
Izračunavanje koeficijenta protoka
Izračunavanje koeficijenta protoka pneumatskog kugličnog ventila može biti složen proces, jer uključuje razmatranje nekoliko čimbenika kao što su veličina ventila, dizajn i radne uvjete. Međutim, postoje neke standardne metode i jednadžbe koje se mogu koristiti za procjenu vrijednosti CV -a.
Jedna od najčešćih metoda je upotreba podataka proizvođača. Većina proizvođača ventila pruža vrijednosti CV -a za svoje ventile na temelju standardiziranih postupaka ispitivanja. Te se vrijednosti mogu naći u tehničkim specifikacijama ili katalozima ventila. Važno je napomenuti da se te vrijednosti obično temelje na idealnim uvjetima i da će se možda trebati prilagoditi za stvarne radne uvjete.
Druga metoda je korištenje empirijskih jednadžbi. U literaturi je dostupno nekoliko jednadžbi koje se mogu koristiti za izračunavanje koeficijenta protoka na temelju geometrije ventila i radnih uvjeta. Te jednadžbe uzimaju u obzir čimbenike kao što su veličina ventila, pad tlaka preko ventila i svojstva tekućine. Međutim, ove jednadžbe mogu imati ograničenja i ne mogu biti točne za sve vrste ventila i radnih uvjeta.
Koeficijent protoka i odabir ventila
Prilikom odabira pneumatskog kugličnog ventila za određenu primjenu, ključno je razmotriti koeficijent protoka. Prvi korak je odrediti potrebnu brzinu protoka i dopušteni pad tlaka za sustav. Nakon što su ovi parametri poznati, možete koristiti podatke proizvođača ili empirijske jednadžbe za odabir ventila s odgovarajućom CV vrijednošću.
Također je važno razmotriti i druge čimbenike kao što su ocjena tlaka ventila, ocjena temperature i kompatibilnost materijala. Ovi čimbenici mogu utjecati na performanse i izdržljivost ventila u određenoj primjeni. Na primjer, ako primjena uključuje tekućine visokog pritiska ili visokotemperaturne, morat ćete odabrati ventil s odgovarajućim tlakom i temperaturnom ocjenom.

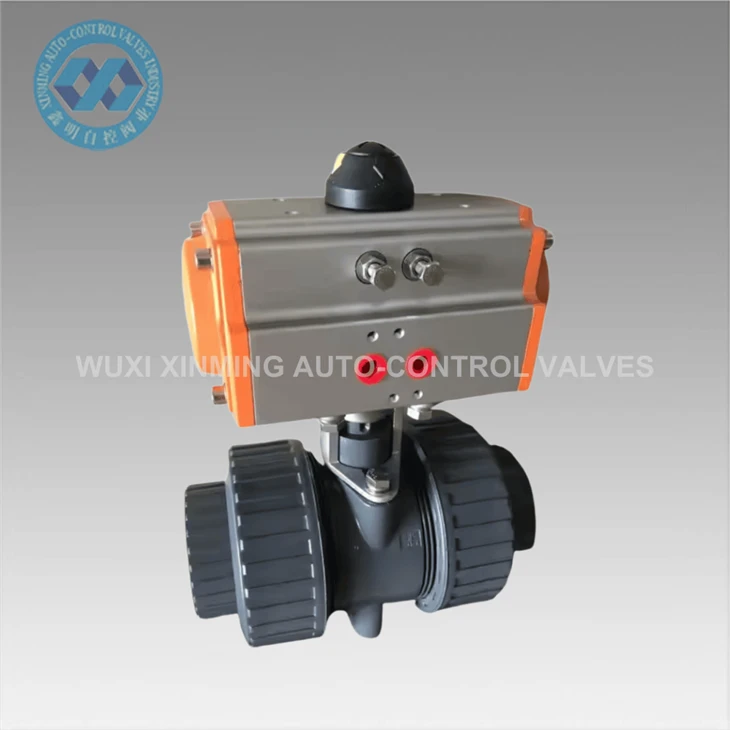

Kao dobavljač pneumatskog kugličnog ventila, nudimo širok raspon ventila s različitim koeficijentima protoka kako bismo zadovoljili raznolike potrebe naših kupaca. NašeDvostruki sindikalni PVC kuglični ventil s dvostrukim glumačkim pneumatskim aktuatorompopularan je izbor za aplikacije koje zahtijevaju otpornost na koroziju i pouzdanu kontrolu protoka. Ima visoki koeficijent protoka, omogućavajući učinkovit protok tekućine čak i u sustavima velikih razmjera.
NašePneumatski pokretač nehrđajućeg čelika prirubnicaje još jedna izvrsna opcija za aplikacije gdje su od presudne važnosti trajnosti i otpora visokog pritiska. Sadrži robustan dizajn i visoki koeficijent protoka, što ga čini prikladnim za razne industrijske primjene.
Za aplikacije koje zahtijevaju trosmjerno kontrolu protoka, našaPneumatski aktiviran kuglični ventil od nehrđajućeg čelika od nehrđajućeg čelikaje vrhunski izbor. Nudi precizno upravljanje protokom i visoki koeficijent protoka, osiguravajući učinkovit rad u složenim cjevovodima.
Zaključak
Zaključno, koeficijent protoka je vitalni parametar kada je u pitanju razumijevanje performansi pneumatskog kugličnog ventila. Igra ključnu ulogu u odabiru ventila, dizajnu sustava i kontroli protoka. Razumijevanjem čimbenika koji utječu na koeficijent protoka i kako ga izračunati, inženjeri i dizajneri mogu donositi informirane odluke pri odabiru ventila za određenu primjenu.
Kao dobavljač pneumatskog kugličnog ventila posvećeni smo pružanju našim kupcima visokokvalitetne ventile koji nude izvrsne performanse protoka. Ako imate bilo kakvih pitanja o koeficijentu protoka ili vam je potrebna pomoć u odabiru pravog ventila za vašu prijavu, ne ustručavajte se kontaktirati nas. Imamo tim iskusnih inženjera koji vam mogu pružiti stručne savjete i smjernice. Radimo zajedno kako bismo osigurali da vaš sustav djeluje učinkovito i pouzdano.
Reference
- Crane Co., "Protok tekućine kroz ventile, okovi i cijev", Tehnički rad br. 410.
- ASME B16.34, "Ventili - prirubnici, navojni i zavarivanje."
- ISO 5167, "Mjerenje protoka tekućine pomoću ploča za otvor, mlaznice i venturi cijevi umetnute u kružne poprečne vodove koji rade puni."
