Kao dobavljač ventila WCB leptira, često se susrećem s ispitivanjima u vezi s koeficijentom protoka tih ventila. Koeficijent protoka, obično označen kao CV, ključni je parametar u polju kontrole tekućine. Služi kao mjera kapaciteta ventila da prođe tekućinu u određenim uvjetima. Razumijevanje koeficijenta protoka ventila za WCB leptir je neophodno za inženjere, dizajnere sustava i kraj - korisnike, jer izravno utječe na performanse i učinkovitost fluidnih sustava.
Koji je koeficijent protoka (CV)?
CV koeficijenta protoka definiran je kao broj američkih galona u minuti (gpm) vode na 60 ° F koji će teći kroz ventil s padom tlaka od 1 psi preko ventila. Drugim riječima, ona kvantificira sposobnost ventila da dopušta da tekućina prođe. Veća vrijednost CV -a ukazuje na to da ventil može proći veći volumen tekućine za određeni pad tlaka.
Za WCB leptir ventil na koeficijent protoka utječe nekoliko čimbenika. Prvo, veličina ventila igra značajnu ulogu. Ventili veće veličine uglavnom imaju veće vrijednosti CV -a jer nude veće područje protoka. Kako se promjer ventila povećava, također se povećava i presjek presjeka kroz koje se povećava i tekućina, omogućavajući više tekućine da prođe po jedinici vremena.
Drugo, položaj diska ventila utječe na koeficijent protoka. WCB leptir ventil djeluje rotirajući disk unutar tijela ventila. Kad je disk potpuno otvoren, ventil nudi najmanji otpor protoku, a vrijednost CV -a je maksimalna. Kako se disk postupno zatvara, područje protoka se smanjuje, a vrijednost CV -a smanjuje se u skladu s tim.
Dizajn tijela ventila i diska također utječe na koeficijent protoka. Dobro - dizajnirani ventili WCB leptira s pojednostavljenim oblicima mogu umanjiti ograničenja protoka i turbulencije, što rezultira višim vrijednostima CV -a. Uz to, materijal komponenti ventila može imati neizravni učinak na koeficijent protoka. Na primjer, ventil s glatkim unutarnjim površinama imat će manju otpornost na trenje protok, što može pridonijeti relativno većoj vrijednosti CV -a.
Izračunavanje koeficijenta protoka ventila za leptir WCB
Izračunavanje točnog koeficijenta protoka WCB leptirnog ventila može biti složen proces. Obično uključuje laboratorijsko ispitivanje u kontroliranim uvjetima. Proizvođači obično provode testove na svojim ventilima kako bi odredili vrijednosti CV -a za različite veličine ventila i položaje diska. Te se vrijednosti nalaze u tehničkoj dokumentaciji ventila.
U nekim se slučajevima empirijske formule mogu koristiti za procjenu koeficijenta protoka. Jedna uobičajena formula za procjenu CV ventila leptira temelji se na veličini ventila i padu tlaka preko ventila. Međutim, ove formule su aproksimacije i možda nisu tako točne kao stvarni rezultati ispitivanja.
Opći odnos između brzine protoka (q), pada tlaka (ΔP) i koeficijenta protoka (CV) dan je sljedećom jednadžbom:
[Q = cv \ sqrt {\ frac {\ delta p} {sg}}]
Ako je Q brzina protoka u GPM -u, ΔP je pad tlaka preko ventila u PSI, a SG je specifična težina tekućine. Za vodu na 60 ° F, SG = 1.
Važnost koeficijenta protoka u dizajnu sustava
Prilikom dizajniranja tekućeg sustava koji uključuje ventil WCB leptira, koeficijent protoka je ključno razmatranje. Pomaže inženjerima da odrede odgovarajuću veličinu ventila za određenu aplikaciju. Ako je CV vrijednost odabranog ventila preniska, ventil možda neće moći podnijeti potrebnu brzinu protoka, što dovodi do prekomjernog pada tlaka i smanjene učinkovitosti sustava. S druge strane, ako je vrijednost CV -a previsoka, ventil može biti prevelik, što može rezultirati većim troškovima i potencijalnim operativnim pitanjima.
Na primjer, u sustavu za distribuciju vode, točno znanje o koeficijentu protoka ključno je za osiguravanje da se prava količina vode isporuči u različite dijelove sustava. U postrojenju za kemijsku preradu, koeficijent protoka ventila WCB leptira presudan je za kontrolu protoka različitih kemikalija, održavanje odgovarajućih reakcijskih uvjeta i osiguravanje sigurnosti procesa.
Primjene i uloga koeficijenta protoka
Ventili WCB leptira široko se koriste u raznim industrijama, uključujući obradu vode, naftu i plin, kemijsku preradu i HVAC sustave. U svakoj od ovih primjena koeficijent protoka igra vitalnu ulogu.
U postrojenjima za pročišćavanje vode, ventili WCB leptira koriste se za kontrolu protoka vode tijekom različitih procesa obrade. Koeficijent protoka pomaže u regulaciji brzine protoka kako bi se osiguralo da se voda učinkovito tretira. Na primjer, tijekom postupka filtracije, vrijednost CV ventila podešava se kako bi se održala konzistentna brzina protoka kroz filtre, sprječavajući preko - ili ispod - filtraciju.
U naftnoj i plinskoj industriji ti se ventili koriste u cjevovodima za kontrolu protoka sirove nafte, prirodnog plina i rafiniranih proizvoda. Koeficijent protoka je presudan za optimizaciju protoka ovih tekućina, minimiziranje gubitaka tlaka i osiguranje sigurnog i učinkovitog rada cjevovodnog sustava.
U postrojenjima za kemijsku preradu WCB ventili leptira koriste se za rukovanje širokim rasponom kemikalija. Koeficijent protoka koristi se za kontrolu precizne količine kemikalija koje se dodaju reakcijama, osiguravajući kvalitetu i dosljednost konačnih proizvoda.
Povezani proizvodi i njihov značaj

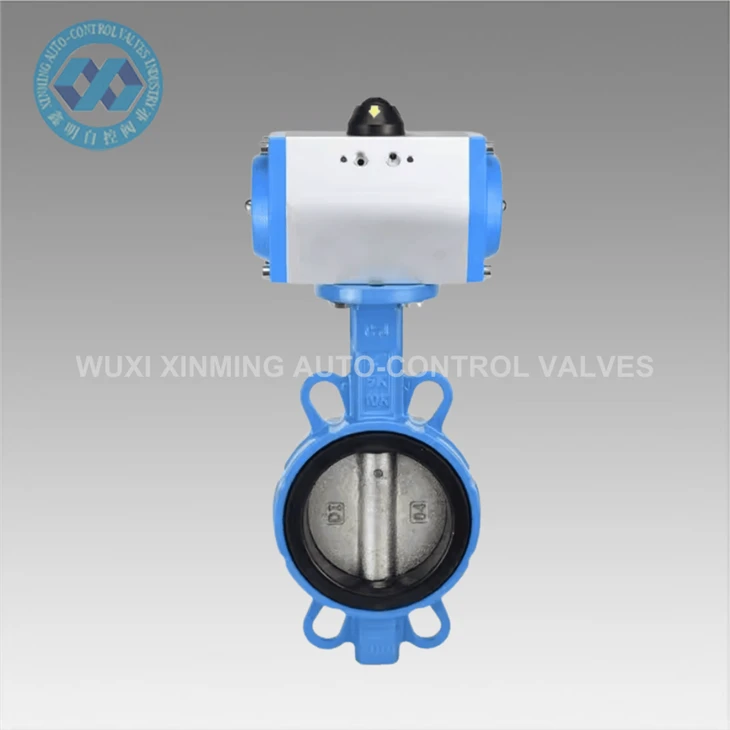

Kao dobavljač nudimo i niz povezanih proizvoda poputNehrđajući čelik SS304 316L pneumatski ventil za leptir leptir ventil. Ti su ventili izrađeni od nehrđajućeg čelika visokog kvaliteta, koji pruža izvrsnu otpornost na koroziju. Pneumatsko aktiviranje omogućava preciznu kontrolu položaja diska ventila, što zauzvrat utječe na koeficijent protoka. Podešavanjem pneumatskog tlaka ventil se može otvoriti ili zatvoriti kako bi se postigao željeni protok.
APneumatski ventil leptira: Ključna komponenta za optimalne performanse pneumatskog sustavaje još jedan važan proizvod u našem portfelju. Pneumatski ventili leptira poznati su po svom vremenu brzog odziva i pouzdanom radu. U pneumatskom sustavu koeficijent protoka ovih ventila ključan je za održavanje odgovarajuće ravnoteže zraka ili drugih plinova, osiguravajući učinkovit rad cijelog sustava.

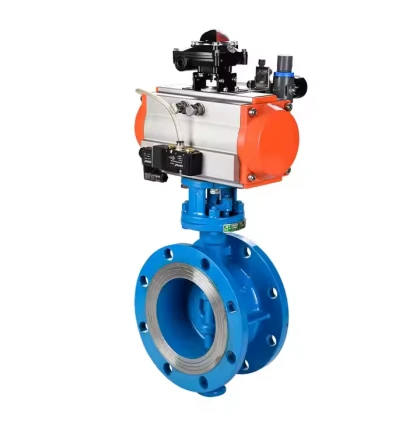

NašePneumatski sanitarni ventil leptira s niskom brzinom curenjaposebno je dizajniran za aplikacije u kojima je higijena od najveće važnosti, poput industrije hrane i pića i farmaceutske proizvodnje. Niska stopa propuštanja osigurava da ne postoji kontaminacija tekućine s kojom se radi. Koeficijent protoka ovih ventila pažljivo se kalibrira kako bi se zadovoljile specifične zahtjeve protoka ovih industrija uz održavanje visoke razine čistoće.
Zaključak
Zaključno, koeficijent protoka ventila za WCB leptir je temeljni parametar koji značajno utječe na performanse fluidnih sustava. Na njega utječu faktori kao što su veličina ventila, položaj diska i dizajn ventila. Razumijevanje koeficijenta protoka ključno je za pravilan odabir ventila i dizajn sustava.
Kao dobavljač ventila za leptir WCB i srodnih proizvoda, posvećeni smo pružanju ventila visoke kvalitete s točnim podacima koeficijenta protoka. Naši proizvodi dizajnirani su tako da zadovolje raznolike potrebe različitih industrija, osiguravajući optimalne performanse i učinkovitost.
Ako vam je potreban ventili WCB leptira ili bilo koji od naših povezanih proizvoda, potičemo vas da nas kontaktirate radi nabave i daljnjih tehničkih rasprava. Imamo tim stručnjaka koji vam mogu pomoći u odabiru pravog ventila za vašu specifičnu prijavu, uzimajući u obzir koeficijent protoka i druge važne čimbenike.
Reference
- Tehnički rad dizalica br. 410, "Protok tekućine kroz ventile, okovi i cijev".
- Standardi i smjernice udruženja ventila (VMA).
- Perryjev priručnik za kemijske inženjere, relevantni odjeljci o protoku tekućine i tehnologiji ventila.
