Kada je riječ o industrijskoj automatizaciji i sustavima upravljanja, pneumatski aktuatori su temelj tehnologije. Kao pouzdanog dobavljača pneumatskih aktuatora, često me pitaju o izlaznoj snazi ovih izvanrednih uređaja. Razumijevanje izlazne sile pneumatskog aktuatora ključno je za osiguravanje da on može učinkovito i sigurno obavljati svoju namijenjenu funkciju u širokom rasponu primjena.
Osnove pneumatskih aktuatora
Prije nego što se udubimo u izlaznu snagu, ukratko razmotrimo što je pneumatski aktuator. Pneumatski aktuator je uređaj koji pretvara energiju komprimiranog zraka u mehaničko gibanje. Obično se sastoji od cilindra, klipa i ventila. Kada se komprimirani zrak uvede u jednu stranu klipa, on stvara pritisak, koji uzrokuje pomicanje klipa, generirajući linearno ili rotacijsko gibanje, ovisno o dizajnu aktuatora.
Pneumatski aktuatori naširoko se koriste u raznim industrijama, uključujući proizvodnju, automobilsku industriju, preradu hrane i farmaciju, zbog svoje jednostavnosti, pouzdanosti i isplativosti. Mogu se pronaći u aplikacijama kao što su otvaranje i zatvaranje ventila, pomicanje pokretnih traka i upravljanje robotskim rukama.
Čimbenici koji utječu na izlaznu silu pneumatskih aktuatora
Izlaznu snagu pneumatskog aktuatora određuje nekoliko ključnih čimbenika:
Tlak zraka
Najznačajniji faktor koji utječe na izlaznu silu je tlak zraka koji se primjenjuje na aktuator. Prema Pascalovom zakonu, sila koja djeluje na klip pneumatskog aktuatora izravno je proporcionalna tlaku komprimiranog zraka i površini poprečnog presjeka klipa. Matematički, formula za silu (F) u linearnom pneumatskom aktuatoru je F = P × A, gdje je P tlak zraka, a A površina poprečnog presjeka klipa.
Na primjer, ako imamo pneumatski aktuator s promjerom klipa od 50 mm (što daje površinu poprečnog presjeka (A=\pi\times(\frac{50}{2})^2=\frac{\pi\times25^2}{1000^2}\ m^2\približno 0,00196\ m^2)), a primijenjeni tlak zraka je 6 bara (600 000 Pa), izlaz sile može se izračunati kao (F = 600000\times0,00196 = 1176\ N).
Kao dobavljač nudimo pneumatske aktuatore koji mogu raditi u različitim rasponima tlaka. Visokotlačne primjene mogu zahtijevati aktuatore posebno dizajnirane za rukovanje povišenim pritiscima kako bi se osigurala optimalna snaga i sigurnost. Možete pronaći našePneumatski aktuator za podešavanje punog kuta od 180 stupnjeva, koji je prikladan za različite scenarije pritiska i može pružiti pouzdan izlaz sile za zadatke podešavanja kuta.
Područje klipa
Kao što je spomenuto u gornjoj formuli, površina poprečnog presjeka klipa također igra ključnu ulogu u određivanju izlazne sile. Veća površina klipa rezultirat će većim izlazom sile za isti tlak zraka. Pokretači s većim klipovima često se koriste u aplikacijama koje zahtijevaju veliku snagu, kao što su teški industrijski strojevi.

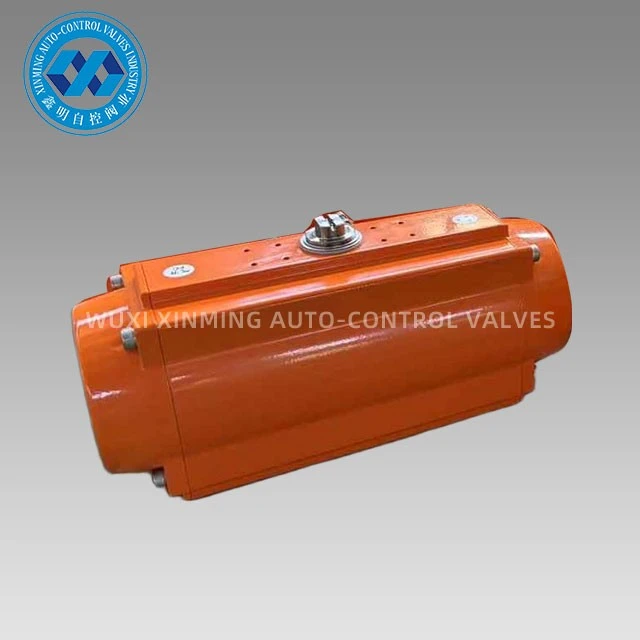

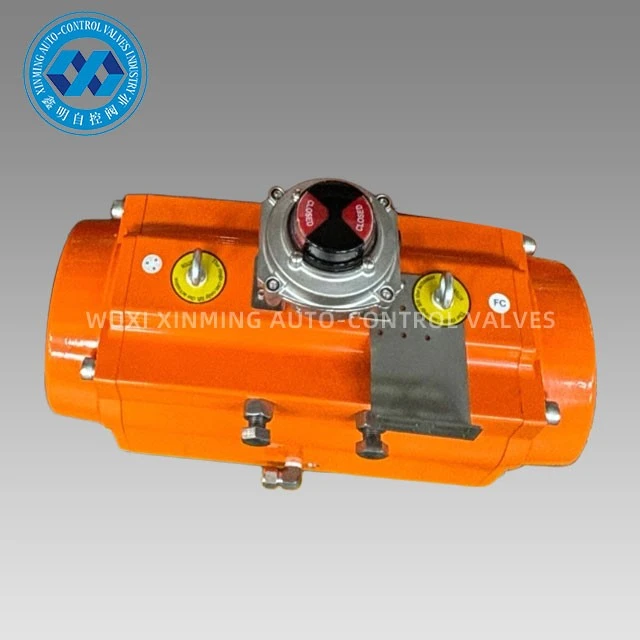

Neke primjene mogu imati prostorna ograničenja, koja ograničavaju veličinu klipa. U takvim slučajevima možemo preporučiti aktuatore manjih dimenzija s optimiziranim dizajnom za postizanje potrebne snage unutar zadanog prostora. NašeAktuator na zračni pogonserija nudi različite veličine i konfiguracije klipova kako bi zadovoljili različite zahtjeve primjene.
Trenje i učinkovitost
Trenje unutar aktuatora može smanjiti efektivnu izlaznu silu. Može doći do trenja između klipa i stijenke cilindra, u brtvama i u pokretnim dijelovima aktuatora. Kako bi se trenje svelo na najmanju moguću mjeru, bitni su visokokvalitetni materijali i precizna izrada.
Učinkovitost aktuatora također utječe na izlaznu snagu. Manje učinkovit aktuator će uzalud trošiti dio energije iz komprimiranog zraka, što će rezultirati nižom snagom od očekivane. NašePouzdani i izdržljivi pneumatski aktuatoridizajnirani su s naprednim inženjeringom i visokokvalitetnim komponentama za smanjenje trenja i maksimalnu učinkovitost, osiguravajući da izvučete najviše iz dostupnog tlaka zraka.
Izračun izlazne sile za različite tipove pneumatskih aktuatora
Linearni pneumatski aktuatori
Kao što je ranije opisano, izlazna sila linearnog pneumatskog aktuatora izračunava se pomoću formule (F = P\puta A). Smjer sile je duž osi gibanja klipa. Prilikom odabira linearnog aktuatora, važno je uzeti u obzir ne samo potrebnu silu, već i duljinu hoda, što je udaljenost koju klip može prijeći.
Rotacijski pneumatski aktuatori
Za rotacijske pneumatske aktuatore izlaz se obično mjeri u smislu zakretnog momenta. Okretni moment je rotacijska sila koja uzrokuje rotaciju predmeta. Izlazni moment zakretnog momenta rotacijskog pneumatskog aktuatora ovisi o tlaku zraka, efektivnom polumjeru rotirajućeg dijela aktuatora i mehaničkoj konstrukciji aktuatora.
Formula za moment (T) je (T = F\puta r), gdje je F sila koja djeluje okomito na polumjer r. U rotacijskom pneumatskom aktuatoru, sila se stvara kretanjem unutarnjih komponenti koje pokreće pritisak, a radijus je povezan s dizajnom rotacijskog mehanizma aktuatora.
Važnost točnog određivanja snage
Točno određivanje izlazne sile pneumatskog aktuatora bitno je iz nekoliko razloga. Prvo, osigurava da aktuator može obavljati svoj predviđeni zadatak. Na primjer, u primjeni otvaranja ventila, ako je izlazna sila pokretača preniska, ventil se možda neće potpuno otvoriti, što dovodi do smanjenog protoka ili kvara.
Drugo, pomaže u odabiru pravog pokretača za aplikaciju. Predimenzioniranje aktuatora može dovesti do povećanih troškova, kako u smislu početne nabavne cijene tako i potrošnje energije potrebne za rad aktuatora. Premalo dimenzioniranje, s druge strane, može rezultirati preranim trošenjem i kvarom aktuatora.
Prijave i zahtjevi za izlaz snage
Različite primjene imaju različite zahtjeve izlazne snage. U automobilskoj industriji, pneumatski aktuatori se koriste u montažnim linijama za zadatke kao što je zatezanje vijaka. Ove primjene obično zahtijevaju relativno veliku snagu kako bi se osiguralo pravilno pričvršćivanje.
U industriji hrane i pića, pneumatski aktuatori se koriste za zadatke kao što su otvaranje i zatvaranje strojeva za pakiranje. Zahtjevi za silom u ovim primjenama obično su niži, ali preciznost i pouzdanost ključni su za osiguranje kvalitete i sigurnosti proizvoda.
Naša uloga kao dobavljača pneumatskih aktuatora
Kao dobavljač pneumatskih aktuatora, razumijemo važnost pružanja točnih informacija o izlaznoj snazi našim kupcima. Nudimo sveobuhvatan asortiman pneumatskih aktuatora, od kojih je svaki pažljivo dizajniran i ispitan kako bi zadovoljio specifične zahtjeve izlazne sile.
Naš tim stručnjaka može vam pomoći u odabiru pravog aktuatora za vašu primjenu. Uzimamo u obzir čimbenike kao što su potrebna snaga, duljina hoda, radno okruženje i proračun kako bismo preporučili najprikladniji proizvod.
Ako ste u procesu odabira pneumatskog aktuatora za svoj projekt, potičemo vas da nas kontaktirate radi daljnje rasprave. Predani smo pružanju visokokvalitetnih proizvoda i izvrsne korisničke usluge kako bismo vam pomogli u postizanju vaših ciljeva automatizacije. Trebate li aPneumatski aktuator za podešavanje punog kuta od 180 stupnjeva, anAktuator na zračni pogon, ili aPouzdani i izdržljivi pneumatski aktuatori, naš tim je tu da vam pruži podršku na svakom koraku.
Reference
- "Priručnik o pneumatskim sustavima", Peter Nachtwey
- "Industrijska automatizacija: principi i primjene", Patrick W. Tretter
