Bok tamo! Kao dobavljača AT pneumatskih aktuatora, često me pitaju o načinu montiranja ovih izvrsnih uređaja. Pa sam mislio odvojiti malo vremena da vam to objasnim u ovom postu na blogu.
Prvo, shvatimo što je AT pneumatski aktuator. To je uređaj koji koristi komprimirani zrak za generiranje mehaničkog gibanja. Ovi aktuatori su super svestrani i koriste se u širokom rasponu industrija, od proizvodnje do automatizacije. Mogu kontrolirati ventile, prigušivače i druge mehaničke komponente, što ih čini bitnim dijelom mnogih sustava.
Sada, zaronimo u metode montiranja. Postoji nekoliko različitih načina montiranja AT pneumatskog aktuatora, a izbor ovisi o specifičnoj primjeni i zahtjevima vašeg sustava.
Izravna montaža
Jedna od najčešćih metoda montaže je izravna montaža. To uključuje pričvršćivanje aktuatora izravno na ventil ili uređaj za upravljanje. Proces je relativno jednostavan. Najprije se morate uvjeriti da su površine za montiranje ventila i pokretača čiste i bez ikakvih nečistoća. Zatim poravnajte rupe na pokretaču s rupama na ventilu. Možete koristiti vijke ili vijke da pričvrstite aktuator na mjesto. Obavezno ravnomjerno zategnite vijke kako biste spriječili nepravilno poravnavanje.
Izravna montaža je izvrsna jer osigurava stabilnu i sigurnu vezu između pogona i ventila. Također smanjuje količinu potrebnog prostora, što je veliki plus u skučenim prostorima. Međutim, važno je napomenuti da ventil i aktuator moraju biti kompatibilni u smislu veličine i uzorka za montažu.
Montaža nosača
Ako izravna montaža nije opcija, montaža na nosač još je jedan popularan izbor. Kod montaže na nosač, koristite nosač za pričvršćivanje aktuatora na ventil ili strukturu. Nosač djeluje kao posrednik između pokretača i ventila, što omogućuje veću fleksibilnost u smislu pozicioniranja.
Za montiranje aktuatora pomoću nosača, prvo pričvrstite nosač na ventil ili strukturu. Provjerite je li nosač dobro pričvršćen. Zatim pričvrstite pokretač na nosač pomoću vijaka ili vijaka. Prednost montaže na nosač je što vam omogućuje jednostavno podešavanje položaja pokretača. Ovo može biti korisno ako trebate izvršiti neko fino podešavanje poravnanja ili ako ventil i aktuator imaju različite obrasce za montažu.
Montaža nosača također osigurava određenu izolaciju između aktuatora i ventila, što može pomoći u smanjenju vibracija i buke. Međutim, dodaje dodatnu težinu i složenost sustavu.
Montaža na prirubnicu
Montaža s prirubnicom obično se koristi u aplikacijama gdje je potrebna visoka razina brtvljenja. Kod prirubničke montaže, pogon je pričvršćen na ventil pomoću prirubnice. Prirubnica pruža veliku kontaktnu površinu između pokretača i ventila, što pomaže u stvaranju čvrstog brtvljenja.
Za montažu aktuatora pomoću prirubnice, prvo poravnajte prirubnicu na aktuatoru s prirubnicom na ventilu. Zatim upotrijebite vijke da pričvrstite prirubnice zajedno. Obavezno koristite ispravnu vrstu i veličinu vijaka i zategnite ih ravnomjerno kako biste osigurali pravilno brtvljenje. Montaža s prirubnicom često se koristi u aplikacijama gdje postoji rizik od curenja, kao što su cjevovode koji prenose tekućine ili plinove.
Razmatranja ugradnje
Bez obzira na način montaže koji odaberete, morate imati na umu nekoliko važnih stvari. Najprije slijedite upute proizvođača. Proizvođač će dati posebne smjernice o tome kako sigurno i ispravno montirati aktuator.
Drugo, uzmite u obzir orijentaciju aktuatora. Pokretač treba montirati na način koji omogućuje lak pristup kontrolnim otvorima i vijcima za podešavanje. To će olakšati rad i održavanje aktuatora.
Treće, razmislite o okruženju u kojem će aktuator raditi. Ako je okruženje surovo, kao što je područje s visokom temperaturom ili visokom vlagom, možda ćete trebati poduzeti dodatne mjere opreza kako biste zaštitili pokretač. Na primjer, možda ćete morati koristiti zaštitni pokrov ili premaz za sprječavanje korozije.
Vrste AT pneumatskih aktuatora

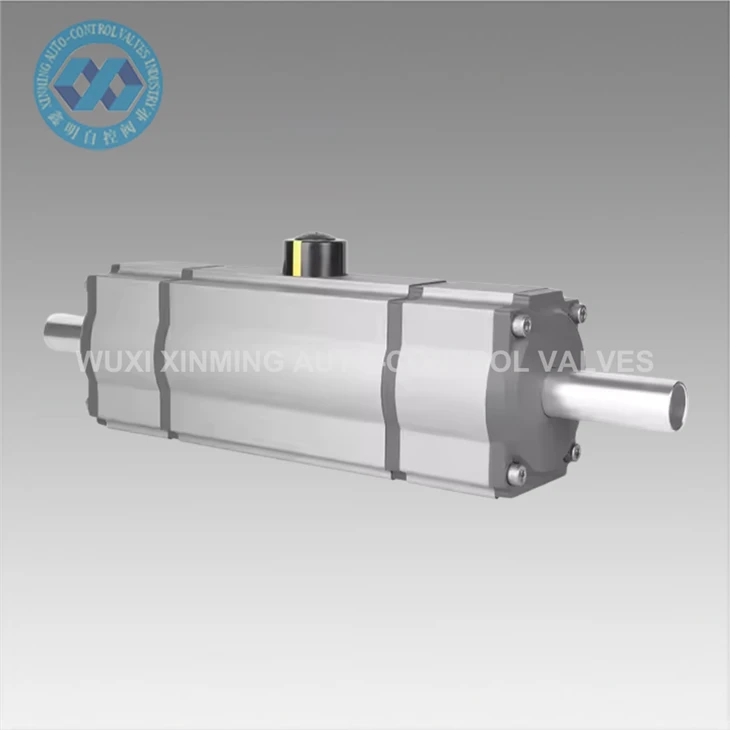

Postoje različite vrste AT pneumatskih aktuatora, a svaka vrsta može imati malo drugačije zahtjeve za montažu. Na primjer,Pneumatski aktuator dvostrukog djelovanjakoristi komprimirani zrak za pomicanje aktuatora u oba smjera. Prilikom montiranja pogona s dvostrukim djelovanjem morate provjeriti jesu li vodovi za dovod zraka pravilno spojeni.

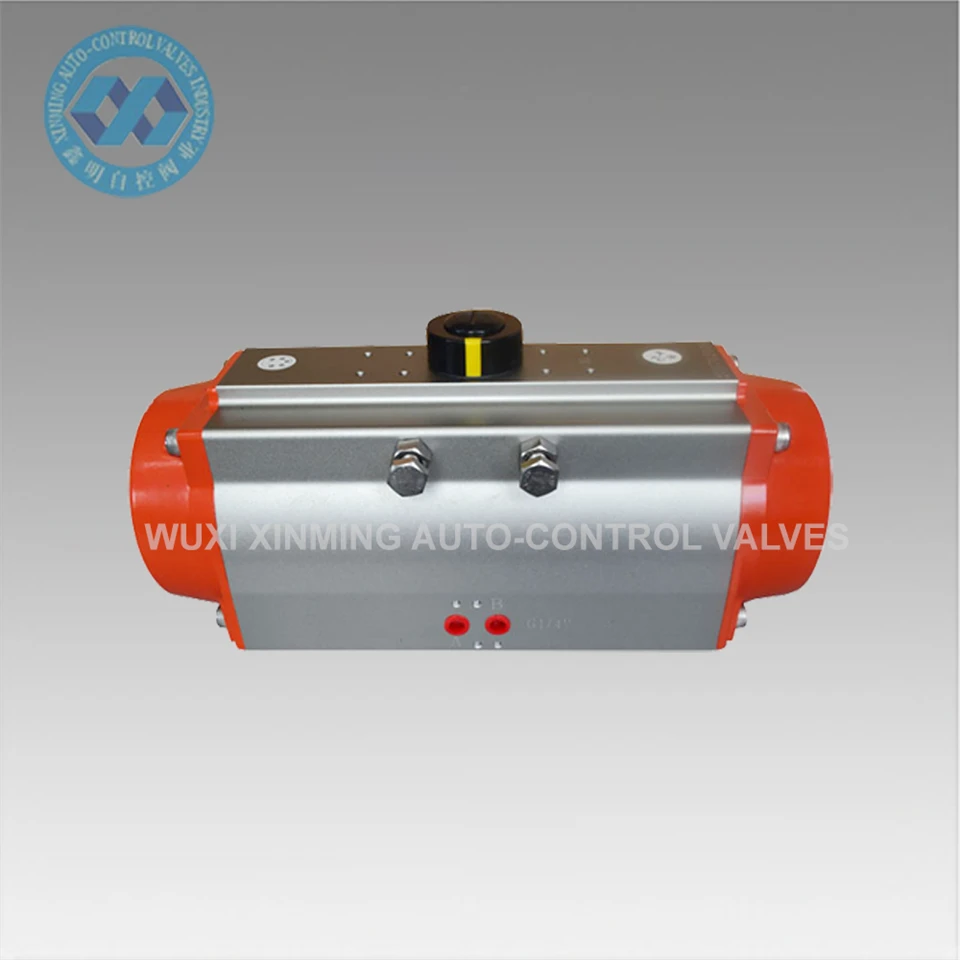

ThePneumatski aktuatori visokih performansi za zahtjevne zadatke automatizacijedizajnirani su za zahtjevnije aplikacije. Ovi aktuatori mogu zahtijevati robusniji način montiranja kako bi se osiguralo da mogu izdržati velike sile i pritiske.
TheRt063d pneumatski aktuatorje poseban model koji može imati svoje jedinstvene zahtjeve za montažu. Detaljne upute uvijek potražite u priručniku proizvoda.
Zaključak
Zaključno, način montaže AT pneumatskog aktuatora ovisi o specifičnoj primjeni i zahtjevima vašeg sustava. Izravna montaža, montaža na nosač i montaža na prirubnicu sve su to održive opcije, svaka sa svojim prednostima i nedostacima.
Ako ste na tržištu za AT pneumatski aktuator ili imate bilo kakvih pitanja o metodama montaže, ne ustručavajte se kontaktirati. Ovdje smo da vam pomognemo pronaći pravo rješenje za vaše potrebe. Bilo da ste mala tvrtka ili velika korporacija, možemo vam pružiti visokokvalitetne aktuatore i stručne savjete o instalaciji i održavanju. Dakle, započnimo razgovor i vidimo kako možemo raditi zajedno kako bismo zadovoljili vaše potrebe automatizacije.
Reference
- Proizvođački priručnici za AT pneumatske aktuatore
- Industrijski standardi za montažu pneumatskog aktuatora
