Koja je razina vibracija kada kuglasti ventil radi?

Kolika je razina vibracija kada kuglasti ventil radi?

Kao iskusan dobavljač kuglastih ventila, naišao sam na brojne upite o razinama vibracija tijekom rada kuglastih ventila. Razumijevanje ovih razina vibracija ključno je za osiguravanje dugoročne izvedbe, sigurnosti i učinkovitosti ventila i cijelog sustava u koji je integriran.

Čimbenici koji utječu na razinu vibracija

1. Karakteristike strujanja fluida
   Priroda tekućine koja teče kroz kuglasti ventil igra značajnu ulogu u određivanju razine vibracija. Tekućine velike brzine mogu uzrokovati veće turbulencije i fluktuacije tlaka, što zauzvrat dovodi do povećanih vibracija. Na primjer, u cjevovodu u kojem tekućina teče vrlo velikom brzinom, nagla promjena smjera pri prolasku kroz kuglasti ventil može stvoriti vrtloge i vrtloge. Ovi poremećaji tekućine stvaraju nestabilne sile na komponente ventila, što dovodi do vibracija. Osim toga, ako tekućina ima visoku viskoznost, to može uzrokovati veći otpor i neravnomjeran protok, što također doprinosi vibracijama.

2. Dizajn i geometrija ventila
   Sam dizajn kuglastog ventila je ključni faktor. Dobro dizajniran kuglasti ventil s glatkim unutarnjim konturama može minimizirati smetnje tekućine i time smanjiti vibracije. Na primjer, ventili s dizajnom s punim otvorom, gdje je provrt ventila iste veličine kao i cjevovod, omogućuju laminarniji protok tekućine, smanjujući šanse za turbulenciju i vibracije. S druge strane, ventil sa smanjenim otvorom može uzrokovati značajnije padove tlaka i poremećaje protoka, što dovodi do viših razina vibracija. Oblik lopte i sjedala također su važni. Lopta s nepravilnom površinom ili sjedište koje nije pravilno obrađeno može uzrokovati neravnomjerno brtvljenje i curenje tekućine, što može generirati vibracije.

3. Radni uvjeti
   Tlak i temperatura sustava u kojem kuglasti ventil radi mogu utjecati na razinu vibracija. Visokotlačni sustavi mogu izložiti ventil većim silama, što može uzrokovati jače vibriranje ventila. Slično tome, ekstremne temperature mogu utjecati na svojstva materijala komponenti ventila. Na primjer, na visokim temperaturama neki se materijali mogu proširiti, mijenjajući razmake između lopte i sjedala, što može dovesti do povećanih vibracija. Štoviše, brze promjene tlaka ili temperature, poput onih uzrokovanih naglim otvaranjem ili zatvaranjem ventila, mogu stvoriti udarne valove u tekućini, što rezultira prolaznim vibracijama.

4. Instalacija i montaža
   Pravilna ugradnja ključna je za smanjenje vibracija. Ako kuglasti ventil nije ispravno postavljen, može biti izložen neusklađenosti ili pretjeranom naprezanju. Na primjer, ako ventil nije ispravno poravnat s cjevovodom, to može uzrokovati nejednake sile na tijelu ventila, što dovodi do vibracija. Neadekvatna potpora tijekom instalacije također može omogućiti slobodno kretanje ventila, povećavajući amplitudu vibracija. Dodatno, vrsta korištenog hardvera za montažu može utjecati na prijenos vibracija. Korištenje fleksibilnih nosača može pomoći u apsorpciji nekih vibracija, dok kruti nosači mogu lakše prenijeti vibracije na okolnu strukturu.



Mjerenje razine vibracija

Za točnu procjenu razine vibracija kuglastog ventila tijekom rada, može se koristiti nekoliko metoda.

1. Akcelerometri
   Akcelerometri su senzori koji se često koriste za mjerenje vibracija. Mogu se pričvrstiti na tijelo ventila na strateškim mjestima kako bi se otkrilo ubrzanje vibracija. Analizom podataka o ubrzanju možemo odrediti frekvenciju i amplitudu vibracija. Vibracije visoke frekvencije mogu ukazivati ​​na probleme poput kavitacije tekućine ili mehaničke rezonancije, dok vibracije velike amplitude mogu biti znak ozbiljnijeg problema, poput neusklađenosti ili oštećene komponente.

2. Laserski doppler vibrometri
   Ovi uređaji koriste lasersko svjetlo za mjerenje brzine vibrirajuće površine. Oni nude beskontaktnu metodu mjerenja vibracija, koja je posebno korisna u situacijama u kojima nije moguće pričvrstiti senzore izravno na ventil, kao što je visoka temperatura ili opasno okruženje. Laserski Doppler vibrometri mogu pružiti vrlo precizna mjerenja brzine vibracija, omogućujući detaljnu analizu karakteristika vibracija.

3. Softver za analizu vibracija
   Nakon što se prikupe podaci o vibracijama, softver za analizu vibracija može se koristiti za obradu i interpretaciju podataka. Ovaj softver može identificirati uzorke, frekvencije i amplitude vibracija i usporediti ih s unaprijed definiranim standardima ili osnovnim podacima. Na taj način može pomoći u dijagnosticiranju potencijalnih problema, kao što su istrošenost, labave komponente ili problemi povezani s tekućinom.

Prihvatljive razine vibracija

Određivanje prihvatljivih razina vibracija za kuglasti ventil ovisi o nekoliko čimbenika, uključujući primjenu, vrstu ventila i industrijske standarde.

1. Industrijski standardi
   Različite industrije imaju vlastite standarde za razine vibracija u ventilima. Na primjer, u industriji nafte i plina, gdje se ventili često koriste u aplikacijama visokog tlaka i velikog protoka, postoje strogi standardi kako bi se osigurala sigurnost i pouzdanost opreme. Ovi standardi obično određuju najveće dopuštene amplitude i frekvencije vibracija za različite vrste ventila. U industriji proizvodnje električne energije slični se standardi koriste za sprječavanje oštećenja ventila i drugih komponenti u elektrani.

2. Primjena - Posebni zahtjevi
   Specifična primjena kuglastog ventila također utječe na prihvatljive razine vibracija. Na primjer, u sustavu precizne kontrole, čak i male vibracije mogu utjecati na točnost kontrole protoka, tako da su potrebne vrlo niske razine vibracija. Nasuprot tome, u manje kritičnoj primjeni, kao što je jednostavan sustav opskrbe vodom, mogu se tolerirati nešto više razine vibracija sve dok ne uzrokuju značajnu štetu na ventilu ili cjevovodu.

Utjecaj prekomjerne vibracije

Prekomjerne vibracije u kuglastom ventilu mogu imati nekoliko negativnih posljedica.

1. Istrošenost komponenti
   Vibracije mogu uzrokovati trljanje komponenti ventila jedna o drugu, što dovodi do povećanog trošenja. Na primjer, kugla i sjedište mogu doživjeti ubrzano trošenje zbog stalnih vibracija, što može utjecati na brtvljenje ventila. S vremenom to može dovesti do curenja i smanjene učinkovitosti ventila. Osim toga, ostale unutarnje komponente, poput vretena i brtve, također mogu biti podložne habanju, što može dodatno ugroziti funkcionalnost ventila.

2. Strukturna oštećenja
   Dugotrajna izloženost vibracijama visoke razine može uzrokovati strukturno oštećenje tijela ventila i okolnog cjevovoda. Vibracije mogu stvoriti koncentracije naprezanja u ventilu, što dovodi do pukotina ili lomova u materijalu. To ne samo da može rezultirati skupim popravcima, već predstavlja i sigurnosni rizik, posebno u primjenama gdje je tekućina kojom se rukuje opasna.

3. Stvaranje buke
   Vibracije mogu stvarati buku, koja može biti smetnja u industrijskim okruženjima. Pretjerana buka također može ukazivati ​​na problem s ventilom, poput kavitacije tekućine ili mehaničke rezonancije. Štoviše, stalna izloženost visokoj razini buke može imati negativan utjecaj na zdravlje radnika u blizini.

Naša rješenja kao dobavljača kuglastih ventila

Kao dobavljač kuglastih ventila, nudimo niz rješenja za rješavanje problema s vibracijama.

1. Dizajn ventila visoke kvalitete
   Dizajniramo naše kuglaste ventile s fokusom na smanjenje vibracija. Naši inženjeri koriste napredne simulacije računalne dinamike fluida (CFD) kako bi optimizirali unutarnju geometriju ventila, osiguravajući gladak i laminaran protok fluida. Također koristimo visokokvalitetne materijale i precizne proizvodne procese kako bismo osigurali točnost i pouzdanost komponenti ventila. Na primjer, našElektrični kuglasti ventildizajniran je s aerodinamičnim protokom za smanjenje turbulencije i vibracija.

2. Prilagodba
   Razumijemo da različite aplikacije imaju različite zahtjeve. Zato nudimo prilagođena rješenja kuglastih ventila kako bismo zadovoljili specifične potrebe naših kupaca. Bilo da se radi o visokotlačnoj, visokotemperaturnoj primjeni ili preciznom sustavu upravljanja, možemo dizajnirati i proizvesti kuglasti ventil koji može raditi s minimalnim vibracijama. Na primjer, našKeramički kuglasti ventilprikladan je za primjene gdje se zahtijeva visoka otpornost na trošenje i niske vibracije.

3. Podrška za instalaciju i održavanje

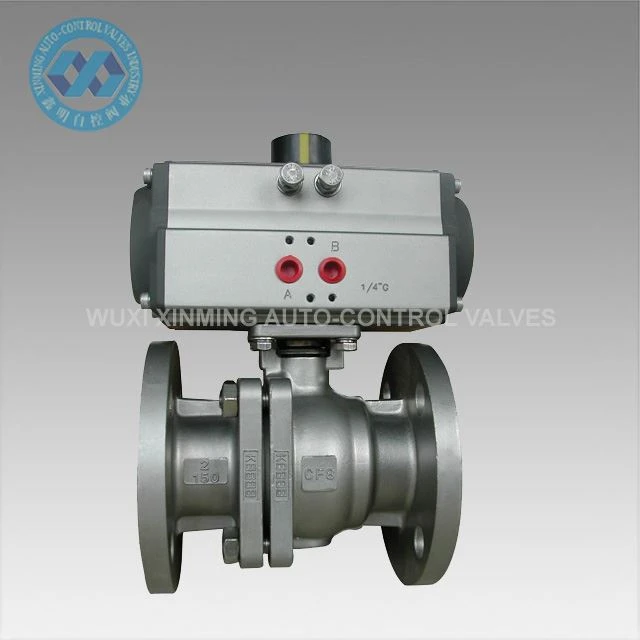

   Našim kupcima pružamo sveobuhvatnu podršku pri instalaciji i održavanju. Naši tehničari mogu pomoći pri pravilnoj ugradnji kuglastog ventila kako bi osigurali da je ispravno poravnat i poduprt. Također nudimo redovite usluge održavanja, uključujući nadzor i analizu vibracija, kako bismo otkrili i riješili sve potencijalne probleme prije nego što postanu ozbiljni problemi. NašeKuglasti ventil od nehrđajućeg čelika s prirubnicomdolazi s detaljnim smjernicama za instalaciju i održavanje kako bismo pomogli našim klijentima da osiguraju njegovu dugoročnu izvedbu.

Ako tražite visokokvalitetne kuglaste ventile s niskim razinama vibracija za svoju primjenu, rado ćemo razgovarati o vašim zahtjevima. Naš tim stručnjaka može vam pružiti profesionalne savjete i prilagođena rješenja. Kontaktirajte nas danas kako biste započeli proces pregovora o nabavi i pronašli savršen kuglasti ventil za svoje potrebe.

Reference

• ANSI/ISA - 75.23 - 2002, “Ispitivanje vibracija kontrolnog ventila”
• API 6D, “Specifikacije za ventile cjevovoda”
• ASME B31.3, “Procesni cjevovodi”
