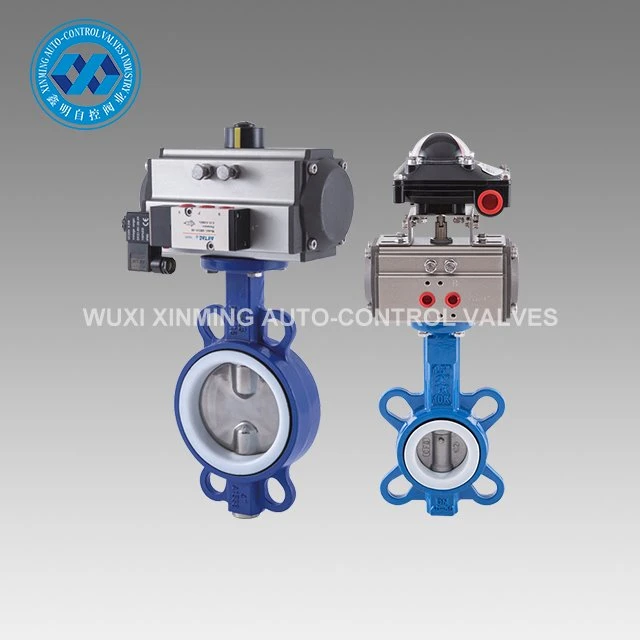

Leptir ventil od nodularnog željeza jednostavan je regulacijski ventil, a može se koristiti i za uključivanje-isključivanje medija cjevovoda s niskim-tlakom. Za automatsko pokretanje i zaustavljanje protoka brže od ventila-pogonjenih motorom, koji rade na komprimirani zrak. Morate kontrolirati dovod zraka do pokretača pomoću priloženog električnog upravljačkog ventila ili ručnog on/off ventila. Ventili ne zahtijevaju minimalni pad tlaka između ulaza i izlaza za rad.
Pojedinosti o proizvodu:
| Naziv proizvoda | Leptir ventil od nodularnog lijeva |
| Naziv marke | XM i OEM su također prihvaćeni |
| Veličina leptir ventila | 25mm-1000mm |
| Certifikacija | CE, ATEX, SIL3, ISO9001:2016 |
| Vrsta ventila | Leptir |
| Za korištenje sa | Voda, nafta, zrak, prirodni plin, para, pitka voda |
| Materijal brtve | metal-na-metal |
| Specifikacije Met | API 609 |
Tehnički parametar:

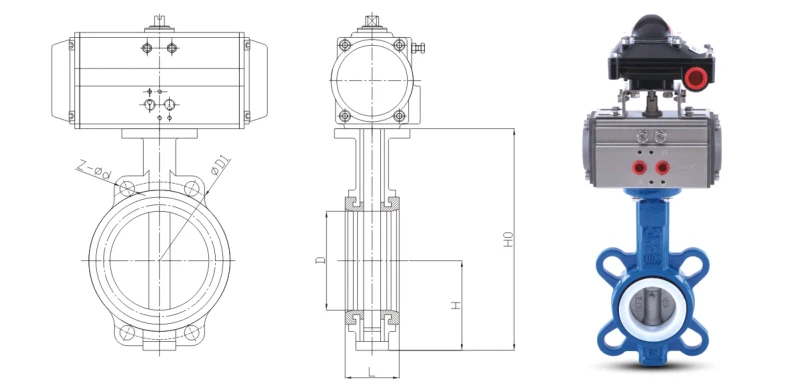

| Nazivni promjer | D (mm) | D1 (mm) | H (mm) | H0 (mm) | L (mm) | Z-Ød | |
|---|---|---|---|---|---|---|---|
| mm | inč | ||||||
| 50 | 2" | 52.9 | 120 | 80 | 241 | 42 | 4-23 |
| 65 | 2.5" | 65.5 | 136.2 | 89 | 264 | 44.7 | 4-26.5 |
| 80 | 3" | 78.8 | 160 | 95 | 276 | 45.2 | 8-18 |
| 100 | 4" | 104 | 185 | 114 | 314 | 52.1 | 4-24.5 |
| 125 | 5" | 123.3 | 215 | 127 | 340 | 54.4 | 4-23 |
| 150 | 6" | 155.6 | 238 | 139 | 364 | 55.8 | 4-25 |
| 200 | 8" | 202.5 | 295 | 175 | 435 | 60.6 | 4-25/23 |
| 250 | 10" | 250.5 | 357 | 203 | 495 | 65.6 | 4-29 |
| 300 | 12" | 301.6 | 407 | 242 | 579 | 76.5 | 4-29 |
| 350 | 14" | 333.3 | 467 | 267 | 635 | 76.5 | 4-30 |
| 400 | 16" | 389.6 | 515/525 | 309 | 709 | 86.5 | 4-26/30 |
| 450 | 18" | 440.5 | 565/585 | 328 | 750 | 105.5 | 4-26/30 |
| 500 | 20" | 491.6 | 620/650 | 361 | 841 | 131.8 | 4-26/33 |
| 600 | 24" | 592.5 | 725/770 | 459 | 1021 | 152 | 20-30/36 |
| 700 | 28" | 695 | 840 | 520 | 1144 | 163 | 24-30/20-36 |
| 800 | 32" | 794.7 | 950 | 591 | 1263 | 188 | 24-33/39 |
| 900 | 36" | 864.7 | 1050 | 656 | 1376 | 203 | 24-33 |
| 1000 | 40" | 965 | 1160 | 721 | 1521 | 216 | 24-36 |
| Projektiranje i izrada ventila | Prema GB/T12238 standardu | ||||||
| Veličina prirubnice ventila | Prema standardu GB/T9113, GB/T17241.6 | ||||||
| Strukturna duljina ventila | Prema standardu GB/T12221 | ||||||
| Pregled ventila i eksperiment | Prema standardu GB/T13927 | ||||||
Značajke proizvoda:
• Visok{0}}tlak bez propuštanja: četiri tipa vulkaniziranih sjedišta ventila: EPDM/Viton®/NBR/PTFE, dvosmjerno brtvljenje na razini mjehurića, do 16 bara.
• Lagan: Težina istog kalibra je samo 30-40% težine kuglastog ventila, smanjujući troškove podrške cjevovoda.
• Dug vijek trajanja: stablo ventila izrađeno je od dupleks nehrđajućeg čelika 416/316 SS, a ležaj koristi samopodmazujuću ne-metalnu čahuru kako bi se spriječilo zapinjanje.
• Pogodan-za izolaciju: Dizajn produženog vrata može se prekriti izolacijskim slojem od 2" koji je prikladan za HVAC i vanjske cjevovode.
• Višestruki pogoni: ručke, mjenjači, električni, pneumatski i hidraulički aktuatori, svi spojeni prema ISO 5211 standardnim prirubnicama.
• Potpuni certifikati: WRAS, ACS dozvole za pitku vodu, prema API-609, BS EN 593 i ISO 5752.
Naša usluga:
1) Hotline 7x24 sata
2) Stroga kontrola kvalitete
3) Dobra kvaliteta po povoljnoj cijeni
4) Izvrsna naknadna-usluga
5) Online tehnička podrška
6) Brzo vrijeme isporuke
Primjene proizvoda:
• Mreže tople i hladne vode, morske vode, kanalizacije i parovoda
• HVAC sustavi klimatizacije, daljinsko grijanje
• Naftna, kemijska, prehrambena, farmaceutska i brodogradnja
• Prehrambene{0}}tekućine: pića, alkohol, pročišćena voda
• Plin i vakuum: plin, komprimirani zrak, vakuumski sustavi
O nama:

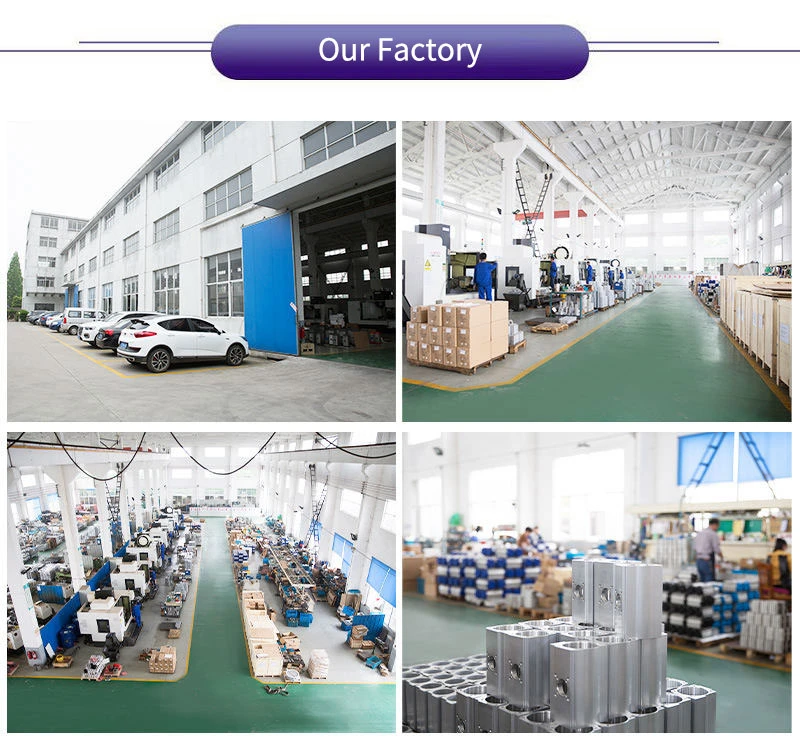

Wuxi Xinming Auto-control Valves Co., Ltd. specijalizirana je za proizvodnju pneumatskih aktuatora serije XM s certifikatom ISO9001 i automatskih kontrolnih ventila, u skladu sa standardima ISO5211/DIN3337/VDI/VDE-3845/NAMUR. S naprednim mogućnostima istraživanja i razvoja i proizvodnim pogonima, naši proizvodi služe različitim industrijama uključujući naftnu i plinsku, kemijsku i elektrane, utjelovljujući našu predanost "Tehnologija na prvom mjestu, kvaliteta izvrsnosti" kroz inovativna rješenja i pouzdane performanse. Ako trebate leptir ventil od nodularnog lijeva, kontaktirajte nas.
