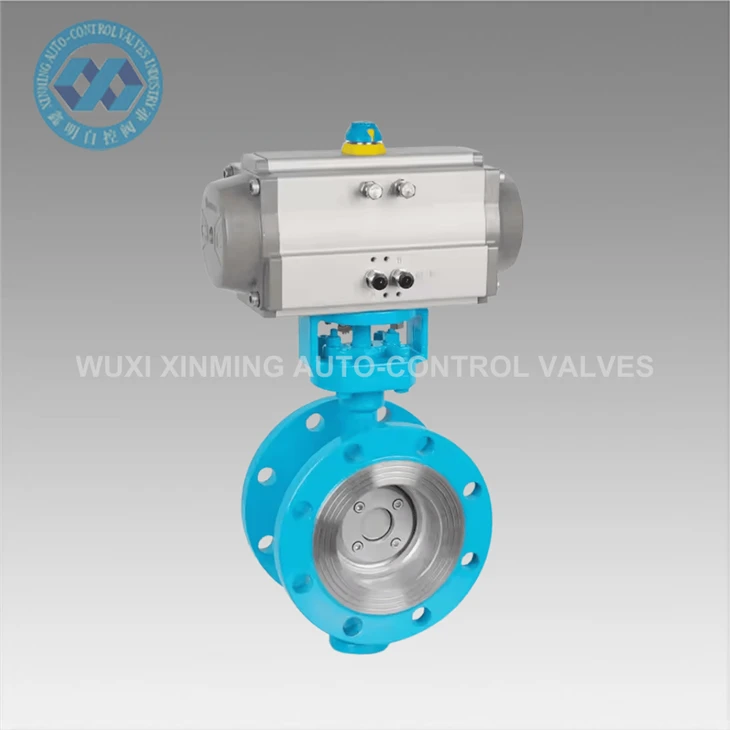

Pneumatski leptir ventil s prirubnicom pripada posebnoj vrsti pneumatskih leptir ventila. Njegovo tijelo ventila ima prirubnice na oba kraja. Ove prirubnice su pričvršćene na prirubnice cijevi pomoću vijaka. Ovaj dizajn mu daje izvrsne performanse brtvljenja i nosivost visokog pritiska -. Kao rezultat toga, pronalazi široku primjenu u industrijskim cjevovodnim sustavima gdje su prisutni srednji - do - visoki tlak, veliki promjeri cijevi ili strogi zahtjevi za brtvljenjem.
Osnovne značajke
Prirubnički priključak: Tijelo ventila ima standardne prirubnice (kao što su GB, ANSI, DIN, itd.) na oba kraja. Priključuje se na prirubnice cijevi vijcima, a brtvene brtve (gume, metalne brtve) osiguravaju nepropusnost sučelja. Prednosti: Pogodan je za scenarije visokog - tlaka (PN16–PN40) i velikog - promjera (DN50–DN2000). Otporan je na vibracije i labavljenje te se lako rastavlja i održava.
Pneumatski aktuator: opremljen je cilindrom s jednostrukim - djelovanjem (povratna opruga) ili dvostrukim - djelovanjem (dvosmjerna - pneumatska kontrola), koji ima veliki izlazni okretni moment i može pokretati ploču ventila da se okreće od 0 stupnjeva do 90 stupnjeva. Inteligentni pozicioner (kao što je IP67 razina zaštite) može se konfigurirati po izboru, podržavajući signale 4–20 mA ili komunikaciju sabirnice (PROFIBUS, HART) kako bi se postiglo precizno podešavanje otvaranja.
Dizajn brtvljenja
Meko brtvljenje: sjedišta ventila izrađena su od EPDM ili NBR gume, koja je prikladna za normalnu - temperaturu (-20~120 stupnjeva) i medije koji nisu korozivni (voda, zrak, ulja). Razina propuštanja doseže klasu VI (nula propuštanja).
Tvrdo brtvljenje: koristi nehrđajući čelik + grafitnu površinu ili metalno - do - metalno brtvljenje, koje može izdržati visoke temperature (manje ili jednake 425 stupnjeva), visoke pritiske i čestične medije (kao što su para, prašina).
