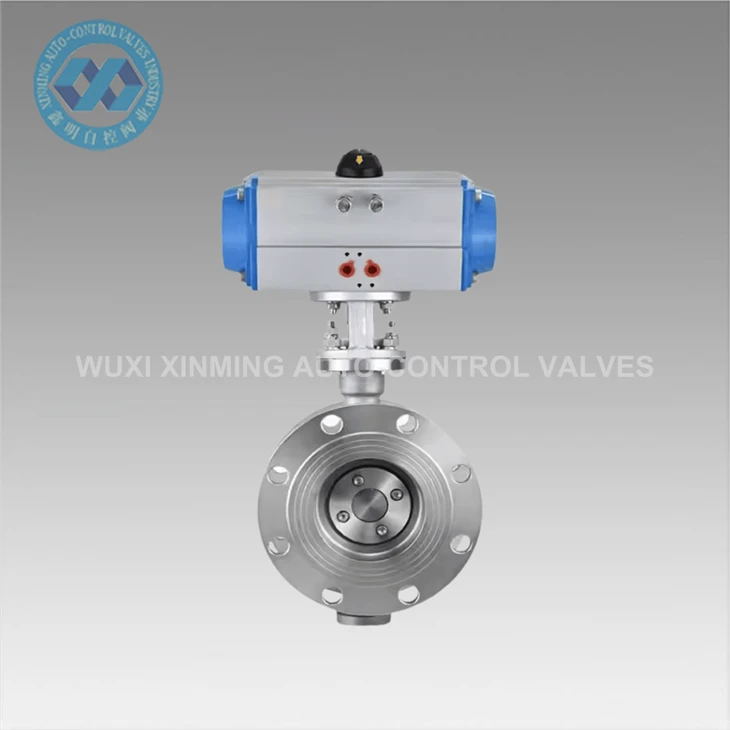

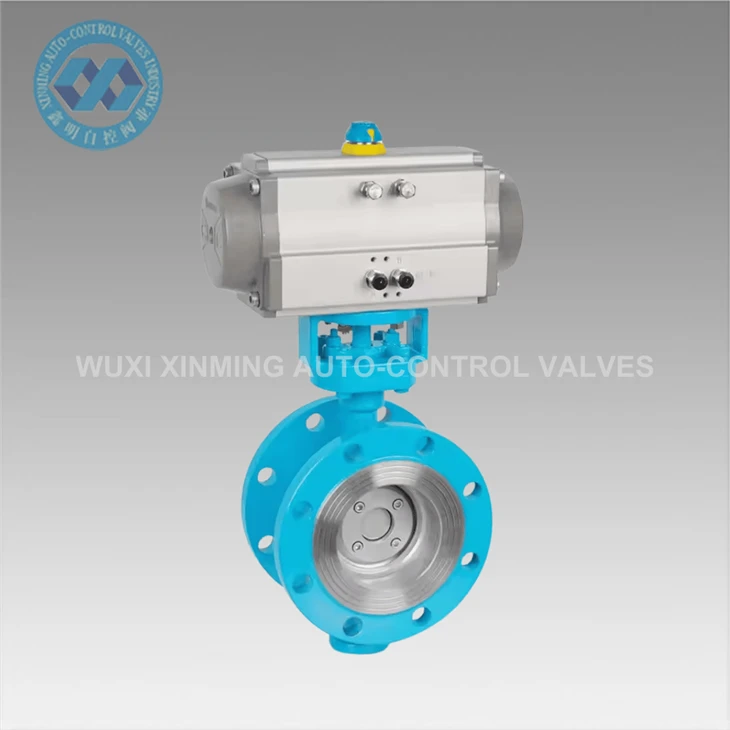

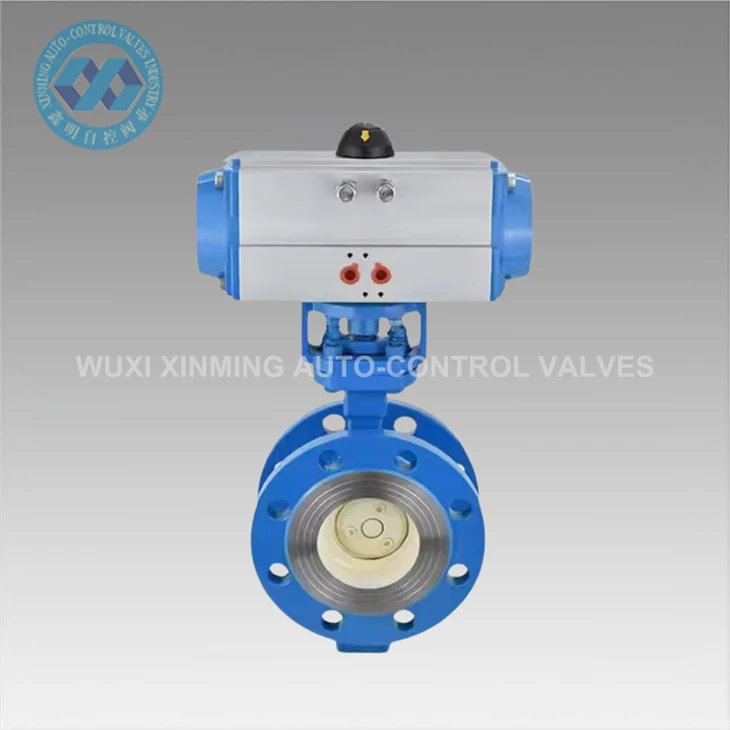

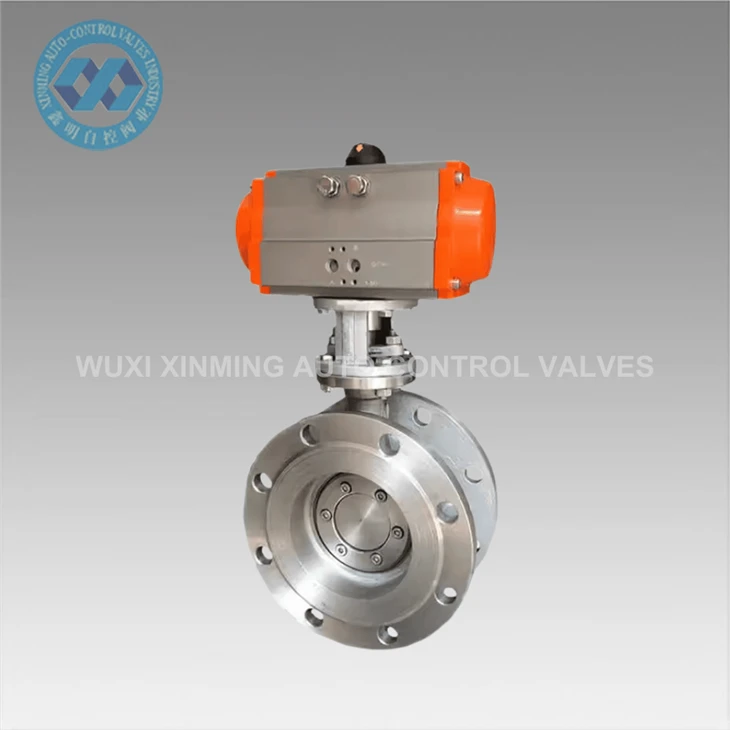

Osnovna značajka
Prirubnički spoj:
Oba kraja kućišta ventila sa standardnim prirubnicama (kao što su GB, ANSI, DIN, itd.), kroz vijak za spajanje prirubnice cijevi, brtvena brtva (guma, metalna brtva) kako bi se osigurala nepropusnost sučelja.
Prednosti: Pogodan za scenarije visokog tlaka (PN16-PN40), velikog kalibra (DN50-DN2000), antivibracijski, protiv labavljenja, jednostavan za rastavljanje i održavanje.
Pneumatski pokretač:
Opremljen cilindrom s jednostrukim djelovanjem (povratna opruga) ili dvostrukim djelovanjem (dvo-smjerna kontrola zraka), izlazni zakretni moment je velik, ploča pogonskog ventila rotirana je za 0 stupnjeva ~90 stupnjeva.
Opcijski inteligentni pozicioneri (kao što je razina zaštite IP67), podržavaju 4-20mA signal ili komunikaciju sabirnice (PROFIBUS, HART), za postizanje točne prilagodbe otvaranja.
Dizajn brtve:
Meka brtva: EPDM, NBR gumeno sjedište, pogodno za sobnu temperaturu (-20~120 stupnjeva) i nekorozivne medije (voda, zrak, ulje), klasa curenja VI (nula curenja).
Tvrdo brtvljenje: nehrđajući čelik + grafitna površina ili brtvljenje metal na metal, visoka temperatura (Manje od ili jednako 425 stupnjeva), visoki tlak i granulirani mediji (kao što su para, prašina).
Scenarij primjene
Kemijska industrija: Prijenos jakih korozivnih medija (kiselina, lužina), mora biti opremljen tijelom ventila od nehrđajućeg čelika 316L i PTFE oblogom.
Energetski sustav: parni cjevovod elektrane (Manji od ili jednak 4,0 MPa), cjevovod prirodnog plina, zahtijeva metalnu tvrdu brtvu i certifikat -otpornosti na eksploziju (ATEX).
Projekt pročišćavanja vode: velika vodoopskrbna mreža, postrojenje za pročišćavanje otpadnih voda, prirubnički spoj kako bi se osiguralo dugo- stabilno brtvljenje.
Hrana i lijekovi: higijenski dizajn prirubnice (Tri-Clamp prirubnica za brzo sklapanje), površina Ra manja od ili jednaka 0,8 μm polirana za ispunjavanje aseptičkih zahtjeva.
Ključni parametri odabira
Standard prirubnice: prema izboru dizajna cijevi (kao što je GB/T 9119, ANSI B16.5).
Promjer i tlak: DN50~DN2000, klasa tlaka PN10~PN40 (ili Class150~Class300).
Podudaranje medija:
Korozivni medij: odabir materijala tijela CF8M (316 nehrđajući čelik), odabir brtve PTFE.
Para visoke temperature: metalna tvrda brtva (npr. legura Stellite 6), materijal tijela WCB.
Pneumatski dodaci: ATEX certificirani aktuator za okolinu otpornu-na eksploziju; Podesivi tip zahtijeva 0,5% točnosti pozicionera.
