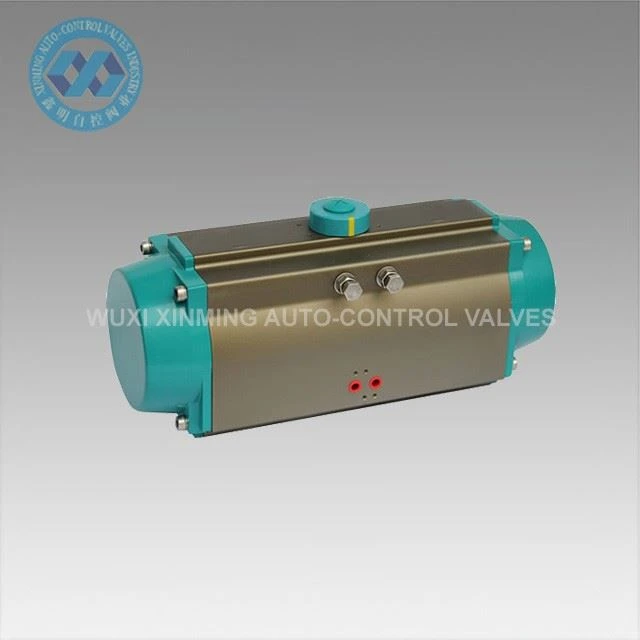

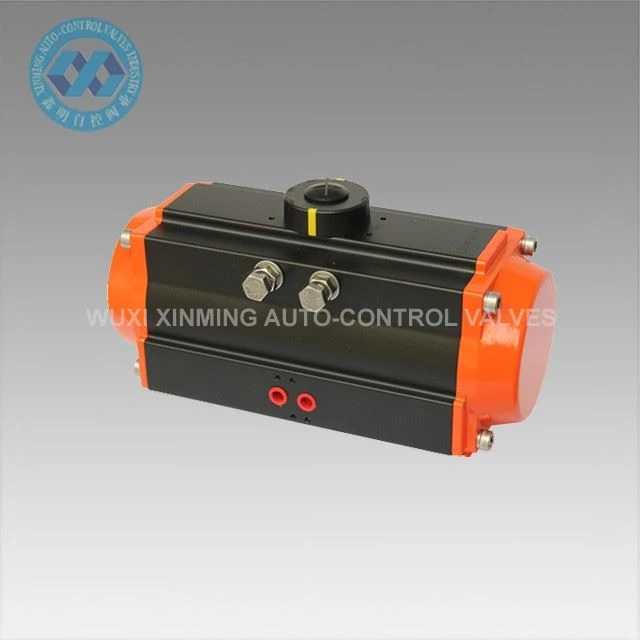

Kineski tvornički aktuator pneumatskih ventila s jednim djelovanjem (CE, ATEX, SIL3)

Kineski tvornički aktuator pneumatskih ventila s jednim djelovanjem (CE, ATEX, SIL3)

Jednodjelujući pneumatski pokretač ventila koristi se za automatsko upravljanje ventilima leptira, kuglastim ventilima i strojevima s rotacijskim pokretima. Precizno lijevanje aluminijskih legura dvostrukih klipova s tvrdom oksidacijskom obradom poboljšava točnost rotacijskog kuta i vijek trajanja dužnosti. Tijelo aktuatora s tvrdom oksidacijom može učinkovito izbjeći ogrebotinu.

Pošaljite upit

Opis

Uvod proizvoda

Aktuator pneumatskih ventila s jednim glumljenjem proizvodi su vruće prodaje u 2022. godini, koji je kompaktnog dizajna, dugog životnog vijeka, visoke kvalitete, zupčanika i nosača zupčanika. Ovaj se proizvod koristi za rotacijske ventile od 90 °, kao što su kuglične valove, leptirove ventile, utikače itd. Naša tvrtka stavlja kvalitetu proizvoda kao prvi zadatak, usvajajući najnapredniju proizvodnu opremu i tehnologiju, mnogo bolju od sličnih tvornica proizvoda i na kvalitetu proizvoda i na performanse.

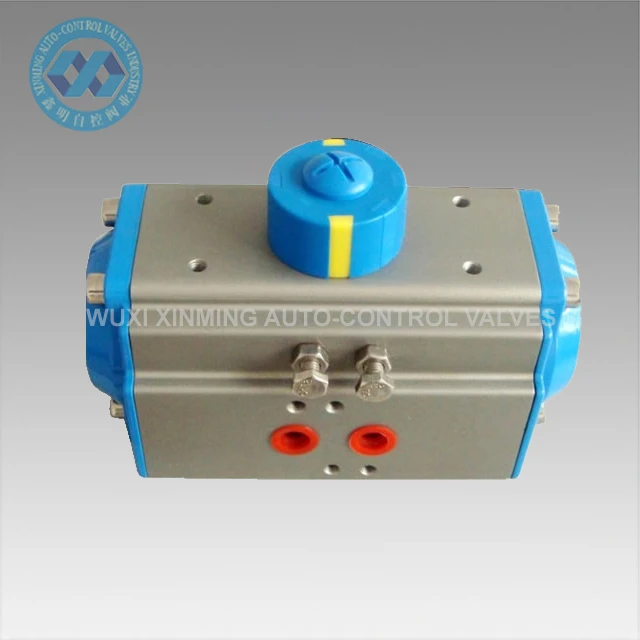

Pneumatic Rotary Actuator AT 83

Tehnički parametar

Značajkama

1. Stalak s dvostrukim položajem

2. Integrirani dizajn

3. Veliki izlazni okretni moment

4. Točan rotacijski kut

5. Dugi vijek trajanja

6. Pričvršćivači od nehrđajućeg čelika za dugotrajnu otpornost na koroziju

7. Sučelje između klipa, piniona i tijela izrađeno je od materijala niskog trenja

Specifikacije

1). Raspon tlaka: Max. Radni tlak 10bar

2). Tlak zraka: 2,5bar ~ 8bar

3). Raspon podešavanja: 90° ± 5°

4). Temperatura okoline: -20 ~ +90° C

5). Tip: Jednodjelna (proljetni povratak), dvostruka glumačka

6). Dodatna oprema: Solenoidni ventili, ograničeni prekidač, električni položaj

7). Podmazivanje: Svi pokretni dijelovi obloženi su mazivima, produžujući njihov vijek trajanja

8). Životno vrijeme: Milijun puta

Standardi

A. Sučelje između aktuatora i ventila: 4 ili 8 otvora vijaka prema DIN/ISO

5211, osovina sastavlja otvor prema DIN 3337

B. Sučelje između aktuatora i upravljačkog ventila: 7100 D/S-7350 D/S prema

NAMUR ili VDI/VDE 3845, 7040 D/S-7090 D/S spajanje putem adapterske ploče

C. Sučelje između aktuatora i signalne kutije: Prema VDI/VDE 3845

Uvod

I. Tijelo aktuatora

Muški materijal je legura glinice. Unutarnja i vanjska površina tretiraju se anodiznom oksidacijom i poliranjem. Vanjska površina je niklovana tako da se može jamčiti antikorozivna fikcija aktuatora i minimalno trenje protiv klipova.

II. Završni poklopac

Krajnji pokrovni materijal je aluminij za lijevanje Krajnji poklopac obrađen je epoksidnim poliesterom kako bi se na najbolji način zajamčile antikorozivne performanse.

III. Pogonska osovina

Materijal pogonske osovine je srednje ugljični čelik s finom obradom i oplatom niklova tako da klipovi imaju bolju kvalitetu u antikorozivnom, anti-trenju itd.

IV. Klip

Klipni materijal je lijevanje aluminijske legure. Maksimalni okretni moment može se izvesti kada se aktuator aktivira s određenim tlakom.

V. Klipni pečat

NBR-70 gumeno brtvljenje primjenjuje se kako bi se osigurala normalna i pouzdana izvedba aktuatora pod normalnom temperaturom. FPM se također može primijeniti prema zahtjevima klijenata.

VI. Prilagodba putovanja

Putovanje plus/minus 5 stupnjeva može se podesiti kroz dva vijka.

Aplikacija

Pneumatski rotacijski aktuatori mogu biti prikladni za razne zapaljive, korozivne, dežurne, snažno magnetsko polje, zračenje, vibracijske korozivne okruženja u zatvorenom ili na otvorenom, koja se široko koriste u području električne energije, petrokemije, metalurgije, nafte, plina, grada, građevinske odvodnje, kemijske industrije, rafiniranja nafte, rudarstva, elektrane, metalurgije, arhitekture, medicine, hrane, plina, znanstvenih istraživanja itd.

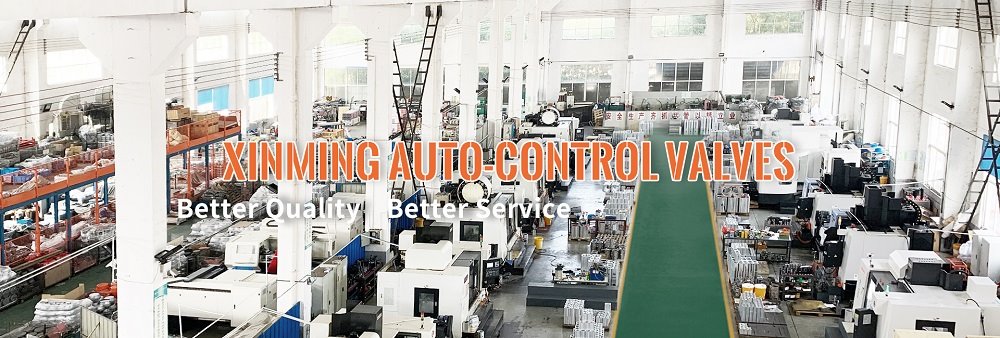

XM FACTORY-1
