Princip suradnje
Kontrolna veza:
PLC/regulator → Solenoidni ventil Električni signal → Prebacivanje kanala komprimiranog zraka → AKCIJA PNEUMATSKIH AKTUATORA (ON/OFF/HIGE).
Tipičan postupak:
Solenoidni ventil dobiva napajanje, prebacuje put plina, a komprimirani zrak ulazi u komoru za pokretanje;
Tlak gura klip/dijafragmu, što rezultira mehaničkim pomakom;
Nakon nestanka napajanja, solenoidni ventil se resetira, plin se ispušta, a pokretač se vraća u početni položaj (opružni povratak ili povratak plina).
Dizajn jezgrene strukture
Odjeljak za ventil solenoidnog ventila
Tip tijela ventila:
Dvo-pozicioniranje majice (2/3): kontroliranje jednodičnog cilindra (pojedinačni unos + ispuh).
Dvosmjerni petosmjerni (2/5): kontrolira cilindre s dvostrukim djelovanjem (dvostruki unos + dvostruki ispuh).
Način vožnje:
Izravna akcija: Mali protok izravni pogon (brzi odgovor, pogodan za rad visokog frekvencije).
PILOT-PREDSTAVLJANJE: Prebacivanje zračnog tlaka (veliki protok, scenariji visokog tlaka).
Posebni dizajn:
Zavojnice otporne na eksploziju (Atex certificirani) za zapaljive okruženja;
Mala potrošnja energije (0. 5W ~ 1W) za produljenje trajanja baterije;
Ručni gumb za hitne slučajeve (može biti prisiljen promijeniti plinski put u slučaju nestanka napajanja).
Podudaranje s pokretačem
Standard sučelja: ispunjava ISO 15407 ili NFPA specifikacije kako bi se osigurala brza povezanost plina.
Usklađivanje protoka: Vrijednost CV ventila mora ispunjavati zahtjeve brzine pokretača.

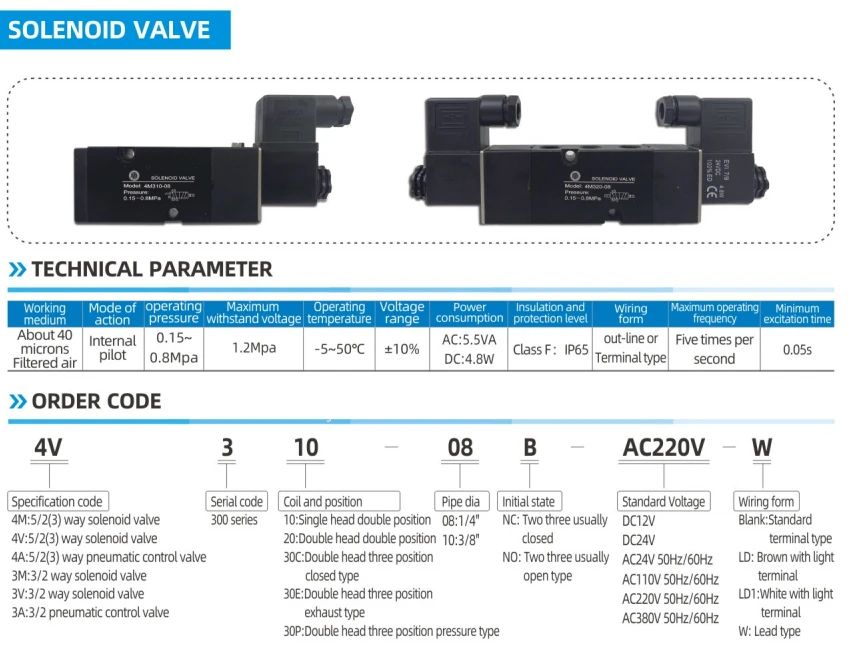

Ključni parametri performansi
Kompatibilnost napona: DC 24V (obično se koristi u industriji), AC 220V (scenarij velike snage).
Vrijeme odziva: manje od ili jednako 50 ms (ventil velike brzine može doseći 10 ms, što utječe na frekvenciju pokretača).
Raspon radnog tlaka: {{0}}. 2 ~ 1,0MPA (opći tip), potpora ventila visokog tlaka 10MPA.
Klasa zaštite: IP65 (prašina i vodootporna) pogodna za teške uvjete rada.
Život ciklusa: veći ili jednak 10 milijuna puta (industrijski dizajn visoke pouzdanosti).
Tipični scenariji primjene
Automatska kontrola ventila:
Daljinsko otvaranje i zatvaranje kuglice naftnog cjevovoda;
Precizno upravljanje protokom regulacijskih ventila u kemijskim biljkama.
Pogon mehaničkog djelovanja:
Automatska stezanja cilindra za proizvodnju linije;
Materijal guranje i pozicioniranje strojeva za pakiranje.
Sigurnosni sustav isprepletenih:
Brzo odsjecite napajanje zraka tijekom isključivanja u nuždi (ESD);
Pneumatsko zatvaranje vatrogasnog ventila.
