Pregled

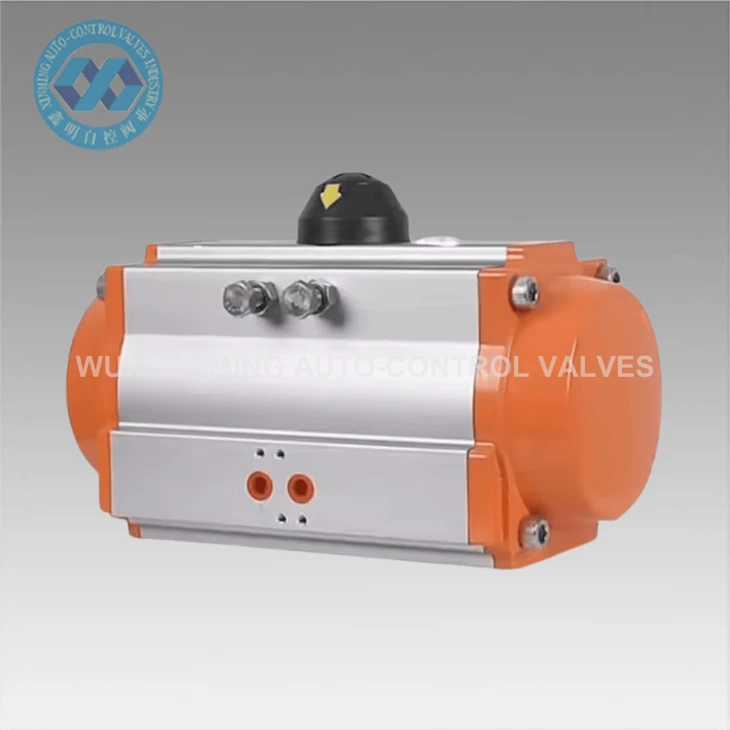

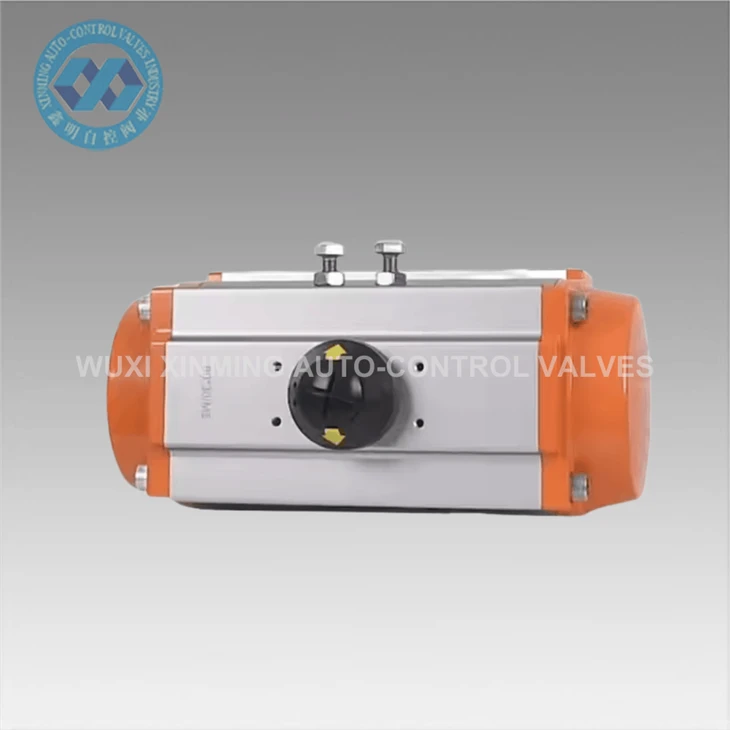

Pneumatski aktuator kutnog moždanog udara je uređaj za kontrolu pokreta visokih performansi dizajniran za pružanje preciznog i pouzdanog rotacijskog pokreta u industrijskoj aplikaciji za automatizaciju. Projektiran za točnost i izdržljivost, ovaj pokretač idealan je za zadatke koji zahtijevaju kontrolirano kutno kretanje, poput rada ventila, robotskih ruku i pozicioniranja strojeva. Njegov kompaktni dizajn, robusna konstrukcija i učinkovit pneumatski rad čine ga svestranim rješenjem za industrije u rasponu od proizvodnje do energije.
Strukturne značajke
1. Tijelo aktuatora:
- Izrađeno od aluminijske legure visoke čvrstoće ili nehrđajućeg čelika, osiguravajući lagane, ali izdržljive performanse.
- Sadrži kompaktan i modularni dizajn, omogućavajući jednostavnu integraciju u postojeće sustave.
2. Mehanizam klipa i cilindra:
- Opremljen s dvostrukim djelovanjem klipnog sustava, pružajući dvosmjerni prijedlog za preciznu kontrolu.
- Klipovi su izrađeni od tvrdo prekrivenog aluminija ili nehrđajućeg čelika, osiguravajući glatki rad i otpornost na habanje.
3. Sustav stalka i zupčanika:
- Koristi precizni mehanizam stalak i zupčanik za pretvaranje linearnog kretanja klipa u precizan rotacijski izlaz.
- zupčanici se obrađuju zbog otpornosti na habanje, osiguravajući dosljedne performanse tijekom vremena.
4. Dizajn kutnog moždanog udara:
- Dizajniran za 90- stupanj ili 180- stupanj kutne tok, što ga čini prikladnim za aplikacije koje zahtijevaju ograničenu rotaciju.
- Mehanizam kutnog moždanog udara osigurava točno pozicioniranje i ponovljivost.
5. Sustav povratnih informacija o poziciji:
-Integrirani senzori ili koderi pružaju povratne informacije u stvarnom vremenu o položaju pokretača, omogućujući kontrolu zatvorene petlje.
- Podržava intermedijarno pozicioniranje za poboljšanu fleksibilnost u složenim operacijama.
6. Pečate i ležajevi:
-Visokokvalitetni PTFE ili NBR brtve osiguravaju rad nepropusnih i kompatibilnost s različitim medijima.
- Trajni kuglični ležajevi smanjuju trenje i trošenje, poboljšavajući životni vijek pokretača.
7. Opcije za ugradnju:
- Dizajniran s svestranim konfiguracijama ugradnje (npr. Prirubnica, baza ili nosači Clevis) za jednostavnu instalaciju u različitim aplikacijama.
8. Pribor:
- Kompatibilno s solenoidnim ventilima, pozicioniračima i graničnim prekidačima za bešavnu automatizaciju i kontrolu.
- Neobavezno ručno poništenje za hitne slučajeve.
Princip rada
Pneumatski aktuator kutnog moždanog udara djeluje na sofisticiranom, ali učinkovitom mehanizmu, omogućujući preciznu kontrolu rotacijskog pokreta:
1. Operacija dvostrukog djelovanja:
- Komprimirani zrak ulazi u prvu klipnu komoru, vozeći klip kako bi se linearno kretao.
- Ovaj se pokret prenosi u sustav stalka i zupčanika, koji ga pretvara u rotacijsko kretanje.
- Pokretač postiže željeni kutni moždani udar (npr. 90 stupnjeva) s visokom preciznošću.
2. Mehanizam povratka:
- Komprimirani zrak usmjeren je na drugu klipnu komoru, vozeći klip u suprotnom smjeru.
- Sustav stalka i zupčanika poništava pokret, vraćajući aktuator u izvorni položaj.
3. Povratne informacije o položaju:
- Integrirani senzori ili koderi pružaju povratne informacije u stvarnom vremenu o položaju pokretača, osiguravajući točnu kontrolu i ponovljivost.
Prednosti
- Visoka preciznost: mehanizam stalka i zupčanika osigurava točno kutno pozicioniranje i ponovljivost.
- Trajnost: robusna konstrukcija i visokokvalitetni materijali osiguravaju dug radni vijek u teškim okruženjima.
- Kompaktni dizajn: Ušteda prostora i lako se integrira u postojeće sustave.
- Energetska učinkovitost: Optimizirana potrošnja zraka smanjuje operativne troškove.
- Nisko održavanje: Zapečaćeni dizajn i izdržljive komponente minimiziraju zastoj.
- Svestranost: Pogodno za širok raspon aplikacija, od kontrole ventila do robotike.
- Prilagodljivo: Podržava razne dodatke i konfiguracije za prilagođena rješenja.
Prijava
Pneumatski aktuator kutnog moždanog udara široko se koristi u industrijama koje zahtijevaju preciznu kontrolu pokreta rotacije, uključujući:
- Industrijska automatizacija: za upravljanje ventilima, transporterima i montažnim linijama.
- Robotika: Za precizno kretanje u robotskim rukama i hvataljkama.
- Proizvodnja: za pozicioniranje i stezanje u CNC strojevima i prešama.
- Energetski sektor: za kontrolu aktuatora u naftnim i plinskim cjevovodima.
- Pharmaceuticals: Za precizne operacije doziranja i punjenja.
- Hrana i piće: za higijensku i točnu kontrolu procesa.
Sažetak
Pneumatski aktuator kutnog moždanog udara najsuvremenije je rješenje za aplikacije koje zahtijevaju preciznu kontrolu rotacijskog pokreta. Njegov robusni konstrukcija, napredni sustav povratnih informacija i energetski učinkovit dizajn čine ga pouzdanim izborom za industrije u rasponu od automatizacije do robotike. Sa svojom sposobnošću da isporučuje točne i ponovljive kutne poteze, ovaj aktuator osigurava optimalne performanse u čak i najzahtjevnijim okruženjima, što ga čini nezamjenjivim alatom za moderne industrijske procese.
