Značajke dizajna
Značajke dizajna

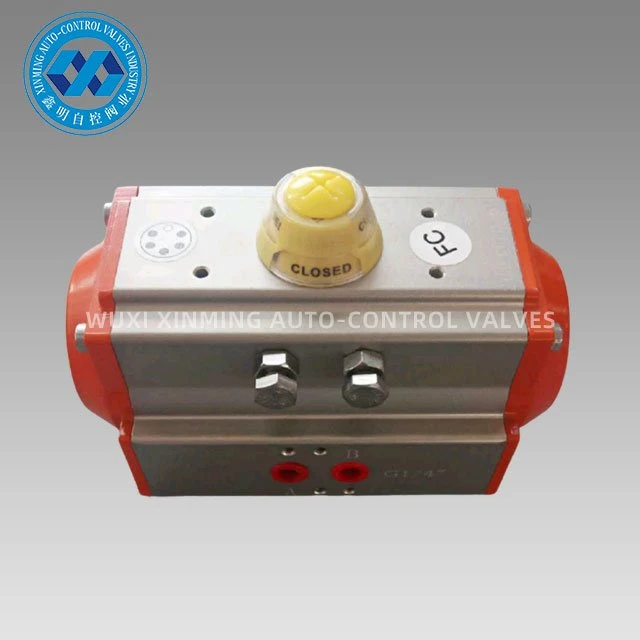

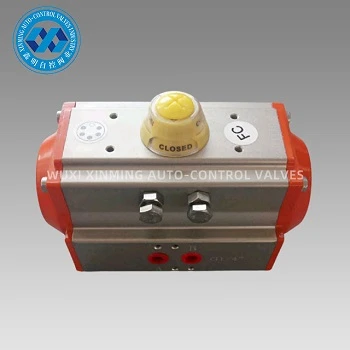

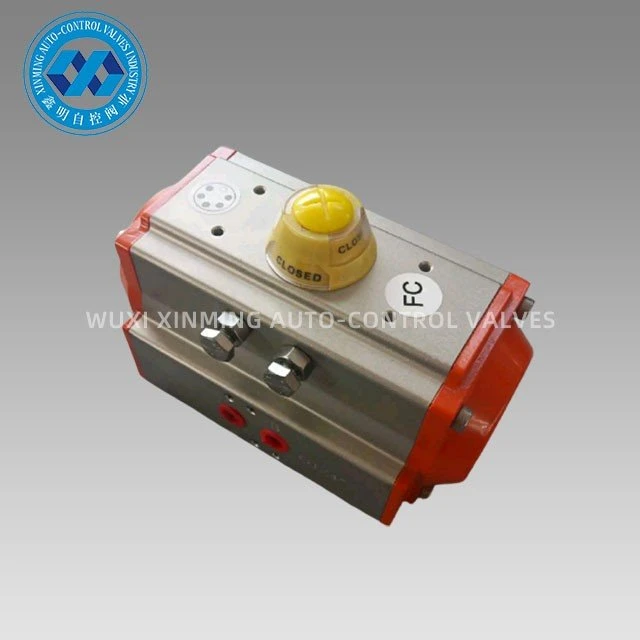

AT pneumatski rotacijski aktuator dvostrukog djelovanja proučavan je, razvijen i dizajniran na temelju sveobuhvatne primjene novih tehnologija, novih materijala, novih procesa i inovativnih koncepata u zemlji i inozemstvu, a ima sljedeće karakteristike:
1. Potpuno u skladu s međunarodnim propisima: IS05211, DIN3337 i VDI/VDE-3845, NAMUR standardima.
2.To ekstrudiranog aluminijskog cilindra visoke čvrstoće, unutarnja površina je fino usitnjena i tvrdo anodizirana, s dugim vijekom trajanja, niskim koeficijentom trenja i brzim djelovanjem.
3. Prekrasan kompaktan moderan oblik i više specifikacija čine odabir ekonomičnijim.
4. Sve aktivne površine imaju visokokvalitetne ležajeve s niskim trenjem, dugim vijekom trajanja i bez buke.
5. Ugrađena su dva neovisna mehanizma za podešavanje hoda za jednostavno podešavanje dodatnih ±5 stupnjeva u potpuno otvorenom ili potpuno zatvorenom položaju
6.Aktuatori s istom vanjskom strukturom dostupni su u dvosmjernim i jednosmjernim (povratna opruga) izvedbama. Verzije s jednostrukim djelovanjem imaju normalno-zatvoreni i normalno-otvoreni tip
Sposobnost opskrbe
Mogućnost isporuke: 10000 jedinica mjesečno Pneumatski rotacijski aktuator
Pakiranje i dostava
Detalji pakiranja: 1). odvojeni karton s pakiranjem od pjene unutra
2) kućište od šperploče za pomorsku otpremu
3) Paleta od šperploče za zračnu otpremu
Polazna luka: Šangaj, Kina
Vrijeme isporuke:
|
Količina (jedinice) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
procjena Vrijeme (dani) |
Roba na stanju |
7 |
20 |
Za dogovor |
Predstavljanje proizvoda
Pneumatski aktuatori serije XM AT koriste se za upravljanje leptir ventilima, kuglastim ventilima i strojevima s automatskim rotacijskim kretanjem. Precizni dvostruki klipovi od aluminijske legure tlačnog lijevanja s tvrdom oksidacijom poboljšavaju točnost zakretnog kuta i vijek trajanja. Tijelo aktuatora s tvrdom oksidacijom može učinkovito izbjeći ogrebotine.
Prednost
1) Svi važni rezervni dijelovi bili bi tretirani tvrdom anodizacijom kako bi se povećala čvrstoća u velikoj mjeri kako bi se osigurala dobra izvedba i vijek trajanja.
2) Svi procesi se jednokratno oblikuju pomoću CNC-a kako bi se osigurala točnost procesa i vijek trajanja.
Primjena
Pneumatski rotacijski aktuatori mogu biti prikladni za različita zapaljiva, korozivna, prašnjava, jaka magnetska polja, zračenje, vibracije korozivna okruženja u zatvorenom ili vanjskom prostoru, koja se široko koriste u području električne energije, petrokemije, metalurgije, nafte, plina, grada, građevine, odvodnja, kemijska industrija, prerada nafte, rudarstvo, elektrane, metalurgija, arhitektura, medicina, hrana, plin, znanstvena istraživanja itd.
Tehnički parametar
XM TABLICA IZLAZNOG MOMENTA AKTUATORA DVOSTRUKOG DJELOVANJA
| Model |
Ulazni tlak zraka (jedinica: bar) | |||||
| 3 | 4 | 5 | 6 | 7 | 8 | |
| Izlazni moment tlaka zraka (Nm) | ||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
predstavljanje firme
Od 2007. osnovan je WUXI XINMING AUTO-CONTROL VENTIL INDUSTRY CO., LTD.
Uglavnom proizvodimo pneumatski aktuator, pneumatski kuglasti ventil, pneumatski leptir ventil, pneumatski/električni kontrolni ventil itd.

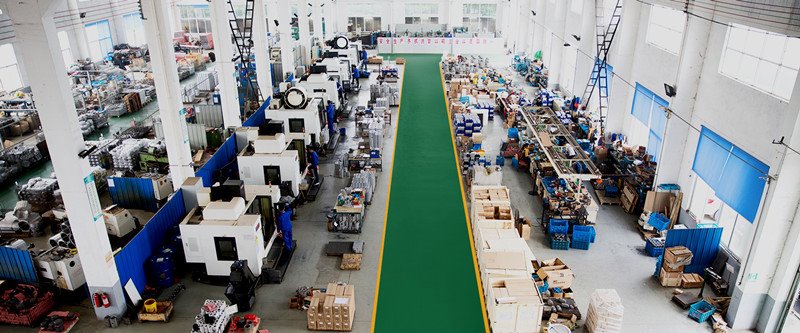

Naša tvrtka ima naprednu opremu za obradu i sofisticiranu opremu za testiranje. Naša oprema za obradu uključuje tokarilice, glodalice, bušilice, blanjalice, bušilice, CNC tokarilice, CNC obradne centre i drugu opremu. Postoji ukupno 30 setova, od kojih je 5 setova uvezenih vertikalnih strojnih centara i nekoliko setova naprednih CNC tokarilica.
Naša usluga
1) Hotline 7x24 sata
2) Stroga kontrola kvalitete
3) Dobra kvaliteta po povoljnoj cijeni
4) Izvrsna naknadna usluga
5) On-line tehnička podrška
6) ast rok isporuke
