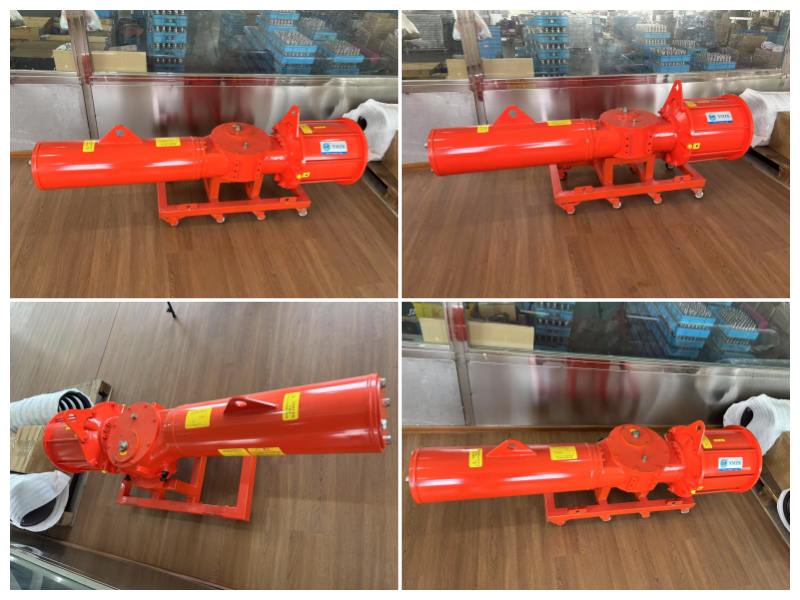

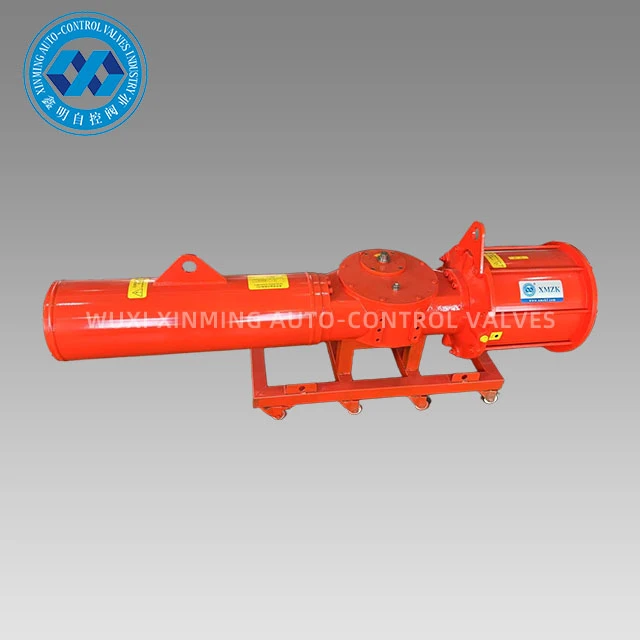

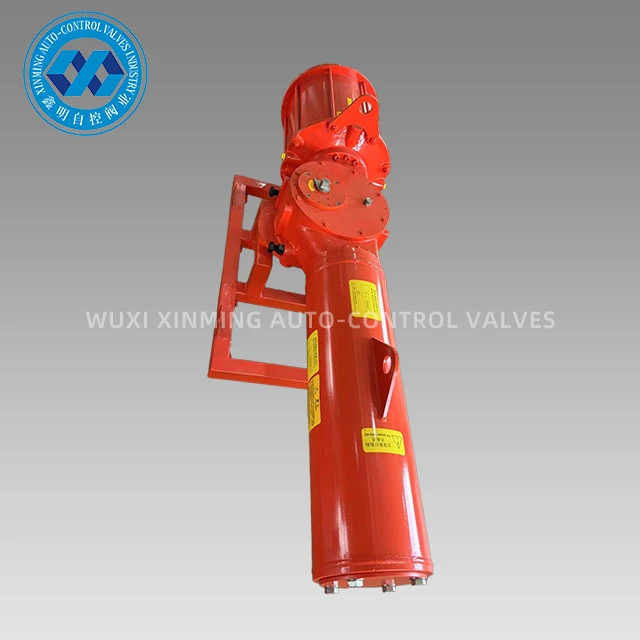

Scotch Yoke pneumatski aktuator s povratnom oprugom

Scotch Yoke pneumatski aktuator s povratnom oprugom visoko je{0}}pouzdan pogonski uređaj dizajniran za upravljanje industrijskim ventilima. Koristi jedinstveni prijenosni mehanizam Scotch Yoke za pretvaranje snage komprimiranog zraka u rotacijsko gibanje od 90 stupnjeva i ostvaruje funkciju automatskog ponovnog postavljanja pomoću ugrađene-jake opruge, osiguravajući da se ventil brzo vrati u siguran položaj (potpuno otvoren ili potpuno zatvoren) u slučaju nestanka zraka ili hitne situacije. Modularni dizajn Scotch Yoke pneumatskog aktuatora s povratnom oprugom podržava standardno sučelje ISO 5211/NAMUR, može se prilagoditi različitim vrstama kuglastih ventila i leptir ventila te može biti opremljen graničnim prekidačima, solenoidnim ventilima i drugim dodacima za automatsku kontrolu. U usporedbi s tradicionalnim aktuatorima sa zupčastom letvom i zupčanikom, struktura Scotch yoke ima veću mehaničku učinkovitost i duži radni vijek te je idealan izbor za kontrolu ventila u opasnim uvjetima. Scotch yoke konstrukcija izvrsna je opcija za kontrolu ventila u opasnim situacijama jer ima dulji radni vijek i veću mehaničku učinkovitost od konvencionalnih pogona s letvom i zupčanikom.

Značajke proizvoda:

1. Postoje dvije vrste pneumatskih aktuatora XM scotch yoke: simetrični i nagnuti, koji odgovaraju dvjema različitim karakteristikama izlaznog momenta. Aktivator s nagnutim vijkom ima visok početni moment i nizak radni moment, prikladan za upravljanje leptirastim ventilima. Simetrični aktuator Scotch yoke ima uravnoteženiju krivulju zakretnog momenta i uglavnom je prikladan za kontrolu kuglastih ventila i utičnih ventila.
2. O-prstenovi inkapsulirani s dvostrukim materijalima (guma i PFA) mogu se primijeniti na različite temperature i radne uvjete.
Dvostruki O-prsten i dizajn ležaja osiguravaju stabilnost i pouzdanost modularnog cilindra.
3. Izlazni zakretni moment XM tipa s povratnom oprugom može doseći više od 140 000 Nm, a izlazni zakretni moment dvo-djelujućeg tipa može doseći više od 250 000 Nm.
Radni tlak: 0,3-0,6MPa.
4. I modul središnjeg tijela i modul cilindra izrađeni su od nodularnog željeza ili ugljičnog čelika kako bi se osigurala dovoljna čvrstoća. Ukupna struktura je kompaktna, a dizajn je lijep i usklađen. Vilica i klip osiguravaju najbolji izlazni moment.
5. Nisko trenje, dugotrajni kompozitni materijali izbjegavaju izravan kontakt metala-o-metal, čineći održavanje i zamjenu brzima i lakima.
6. Izlazno vratilo u skladu je s najnovijim standardima ISO5211 i NAMUR. Njegova veličina se može prilagoditi, a nehrđajući čelik je opcionalan.
7. NAMUR standardni pokazivač položaja olakšava ugradnju dodataka kao što su kutije graničnih prekidača i pozicioneri.
8. Dva neovisna vijka s podesivim kutom mogu prilagoditi hod ventila od -6 stupnjeva do 96 stupnjeva, što pomaže u produljenju radnog vijeka sjedišta ventila.

Princip je sljedeći:

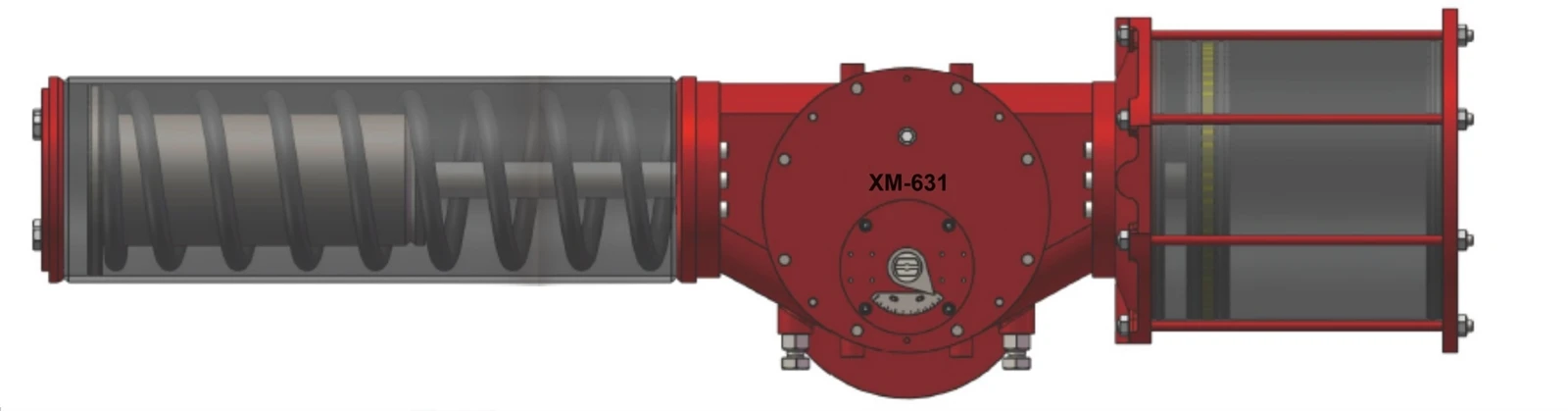

komprimirani zrak ulazi u komoru kako bi gurnuo klip da izvrši linearno gibanje, a prijenosnim strukturama zatika jarma i utora jarma, linearno gibanje klipa će se pretvoriti u rotacijsko gibanje jarma i pokrenuti izlaznu osovinu da se okreće, čime se postiže kontrola ventila.
