Pneumatski kuglasti ventil s navojem

Pneumatski kuglasti ventil s navojem automatizirano je rješenje za kontrolu protoka dizajnirano za brzo zatvaranje-i preciznu regulaciju u industrijskim cjevovodima. Uz navojni spoj (NPT, BSPP, BSPT) i pneumatsko aktiviranje, osigurava brzu reakciju, izdržljivost...

Pošaljite upit

Opis

ThePneumatski kuglasti ventil s navojemje automatizirano rješenje za kontrolu protoka dizajnirano za brzo-zatvaranje i preciznu regulaciju u industrijskim cjevovodima. Uz navojnu vezu (NPT, BSPP, BSPT) i pneumatsko aktiviranje, osigurava brzu reakciju, izdržljivost i nepropusnost-u primjenama s visokim-tlakom i visokom{4}}temperaturom.

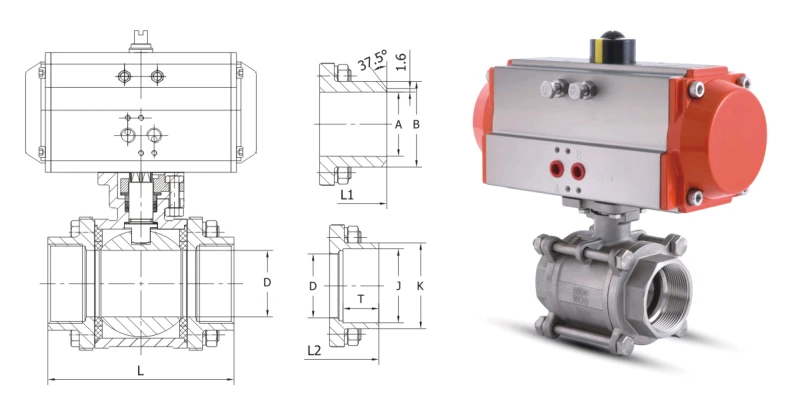

product-789-393

Specifikacija izvedbe:

Naziv proizvoda	Pneumatski kuglasti ventil s navojem
Primjenjivo temperaturno područje	-20~280 stupnjeva
Radni pritisak	PN63/1000WOG
Primjenjivi medij	Voda, plin, ulje
Dizajn i proizvodnja	GB/T-12224/ANSI B16.34
Standard navoja	BSPT/BSP/NPT/DIN/JIS/RC/G
Pregled i ispitivanje	GB/T-13927/API598
Ispitivanje tlaka zraka	0,8 MPA
Vrhunci dizajna	Stablo ventila-zaštićeno od eksplozije, punog provrta

Tehnički parametri:

VELIČINA	D	L	L1	L2	A	B	J	K	T	万	标准
1/2″	15	62	75	65	16	22.5	16	22.4	10	9	F04/F05
3/4″	20	74	90	76.5	21	27	21	27.8	13	9	F04/F05
1″	25	86	100	86	26	34.5	26.5	34.7	13	11	F04/F05
1-1/4″	32	96	110	98	32	43	35	43.3	13	11	F04/F05
1-1/2″	38	108	125	114	40	49	41	49.3	13	14	F05/F07
2″	50	120	150	132	51	62	52	61.4	16	14	F05/F07
2-1/2″	65	160	190	164	65	76.5	66	75	16	17	F07/F10
3″	78	185	220	182	80	92	80.5	90	16	17	F07/F10
4″	100	225	270	235	100	115.5	104.6	115.6	19	17	F07/F10

Zašto odabrati naš ventil?
✅ Visoka izdržljivost: Projektiran za dug radni vijek u teškim uvjetima
✅ Raznovrsne veze: višestruki standardi niti za globalnu kompatibilnost
✅ Usredotočenost na sigurnost: dizajn -otporan na eksploziju zadovoljava stroge industrijske standarde

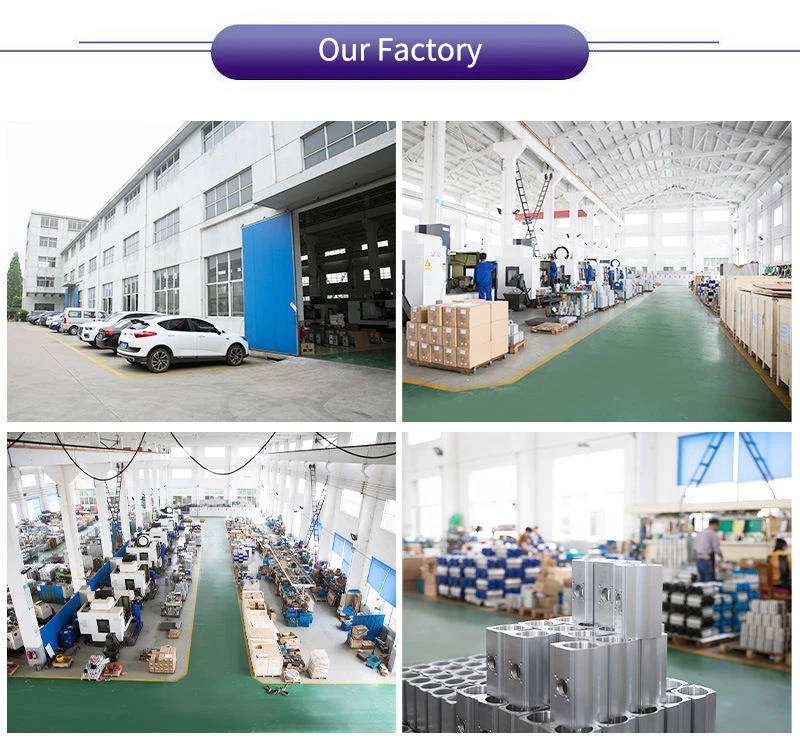

Our Factory
