Kada je riječ o industrijskoj automatizaciji i sustavima upravljanja, pneumatski aktuatori igraju ključnu ulogu. To su uređaji koji pretvaraju energiju komprimiranog zraka u mehaničko gibanje, a dolaze u dvije osnovne vrste: rotacijski i linearni. Kao dobavljač pneumatskih aktuatora, često se susrećem s kupcima koji nisu sigurni hoće li odabrati pneumatski rotacijski aktuator ili linearni aktuator za svoje specifične primjene. U ovom postu na blogu istražit ću čimbenike koje biste trebali uzeti u obzir pri donošenju ove odluke.
Razumijevanje osnova: rotacijski naspram linearnih aktuatora
Prije nego što razgovaramo o procesu odabira, bitno je razumjeti temeljne razlike između pneumatskih rotacijskih i linearnih aktuatora.
Pneumatski rotacijski aktuator dizajniran je za stvaranje rotacijskog ili kutnog kretanja. Obično se rotira pod određenim kutom, obično 90 ili 180 stupnjeva, iako su dostupni i drugi kutovi. Rotacijski aktuatori idealni su za primjene u kojima je potrebno okretanje ili uvijanje, kao što su otvaranje i zatvaranje ventila, upravljanje pokretnim sustavima ili rotirajući obradaci u proizvodnim procesima.
S druge strane, pneumatski linearni aktuator generira pravocrtno ili linearno gibanje. Kreće se u jednoj osi, gurajući ili povlačeći predmet. Linearni aktuatori obično se koriste u aplikacijama gdje je potreban linearni pomak, kao što je podizanje, guranje ili povlačenje tereta, podešavanje položaja komponenti ili upravljanje pomicanjem klizača i vrata.
Čimbenici koje treba uzeti u obzir pri odabiru između rotacijskih i linearnih aktuatora
1. Zahtjevi za kretanje

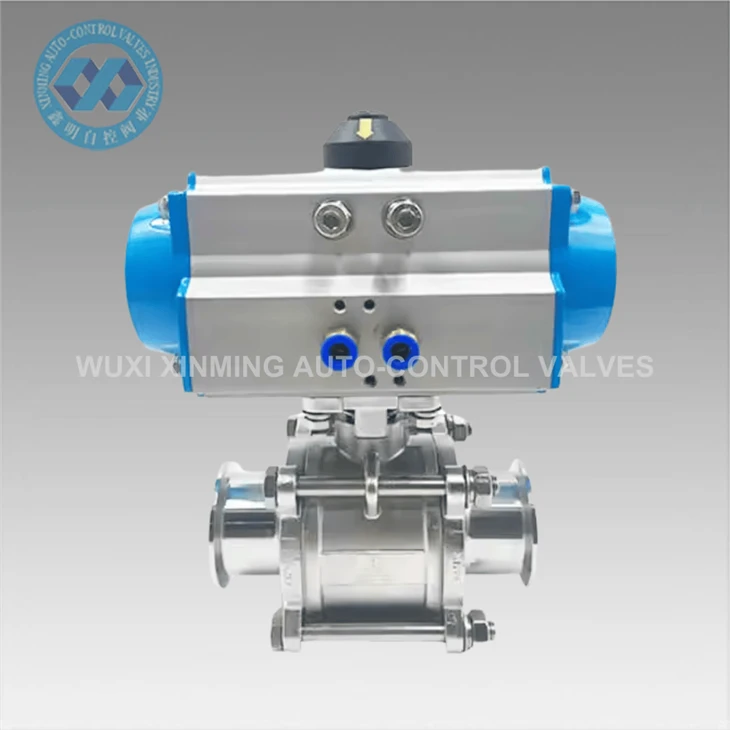

Najkritičniji čimbenik pri odabiru između rotacijskog i linearnog aktuatora je vrsta gibanja potrebna za vašu primjenu. Ako vaš zadatak uključuje rotiranje predmeta, rotacijski pokretač je očigledan izbor. Na primjer, u procesu u kojem trebate otvoriti i zatvoriti aSanitarni kuglasti ventil od nehrđajućeg čelika 304 316, rotacijski aktuator može osigurati potrebnu rotaciju od 90 stupnjeva za kontrolu protoka tekućina.
Nasuprot tome, ako vaša primjena zahtijeva pravocrtno kretanje, prikladniji je linearni aktuator. Na primjer, u stroju za pakiranje, linearni aktuator može se koristiti za guranje proizvoda na pokretnu traku ili za podešavanje položaja mehanizma za brtvljenje.
2. Nosivost
Drugo važno razmatranje je nosivost aktuatora. I rotacijski i linearni aktuatori dolaze u različitim veličinama i konfiguracijama, a svaki ima vlastitu nosivost.
Rotacijski aktuatori obično se ocjenjuju na temelju okretnog momenta koji mogu generirati. Moment je rotacijska sila koja uzrokuje rotaciju tijela oko osi. Prilikom odabira rotacijskog aktuatora, morate osigurati da može generirati dovoljan okretni moment da svlada otpor opterećenja i izvede potrebnu rotaciju.
S druge strane, linearni aktuatori ocijenjeni su na temelju sile koju mogu djelovati u linearnom smjeru. Ova sila se mjeri u funtama ili njutnima. Trebali biste odabrati linearni aktuator s snagom koja je dovoljna za pomicanje tereta bez preopterećenja aktuatora.
3. Brzina i preciznost
Zahtjevi za brzinom i preciznošću vaše aplikacije također igraju značajnu ulogu u procesu odabira aktuatora.
Rotacijski aktuatori mogu postići relativno velike brzine rotacije, što ih čini prikladnima za primjene koje zahtijevaju brzo kretanje. Međutim, preciznost rotacije može biti ograničena, posebno u primjenama velike brzine. Ako vaša aplikacija zahtijeva precizno kutno pozicioniranje, možda ćete trebati razmotriti dodatne uređaje za povratnu informaciju ili sustave upravljanja.
Linearni aktuatori mogu pružiti precizno linearno kretanje, što ih čini idealnim za primjene koje zahtijevaju točno pozicioniranje. Mogu se kontrolirati da se kreću određenom brzinom i zaustave na točno određenom mjestu. Međutim, maksimalna brzina linearnih aktuatora općenito je niža od brzine rotacijskih aktuatora.
4. Ograničenja prostora
Dostupni prostor u vašoj aplikaciji još je jedan faktor koji treba uzeti u obzir. Rotacijski aktuatori obično imaju kompaktniji dizajn, posebno u usporedbi s linearnim aktuatorima s dugim hodom. Ako je prostor ograničen, rotacijski pokretač može biti bolji izbor.
Međutim, ako imate dovoljno prostora i zahtijevate dugi linearni pomak, linearni aktuator bi mogao biti prikladniji. Linearni aktuatori mogu biti dizajnirani s različitim duljinama hoda kako bi zadovoljili specifične zahtjeve vaše primjene.
5. Uvjeti okoliša
Uvjeti okoline u kojima će aktuator raditi također su važni. Pneumatski aktuatori općenito su robusni i mogu izdržati širok raspon uvjeta okoline. Međutim, neke primjene mogu zahtijevati aktuatore koji su posebno dizajnirani za rad u teškim uvjetima.

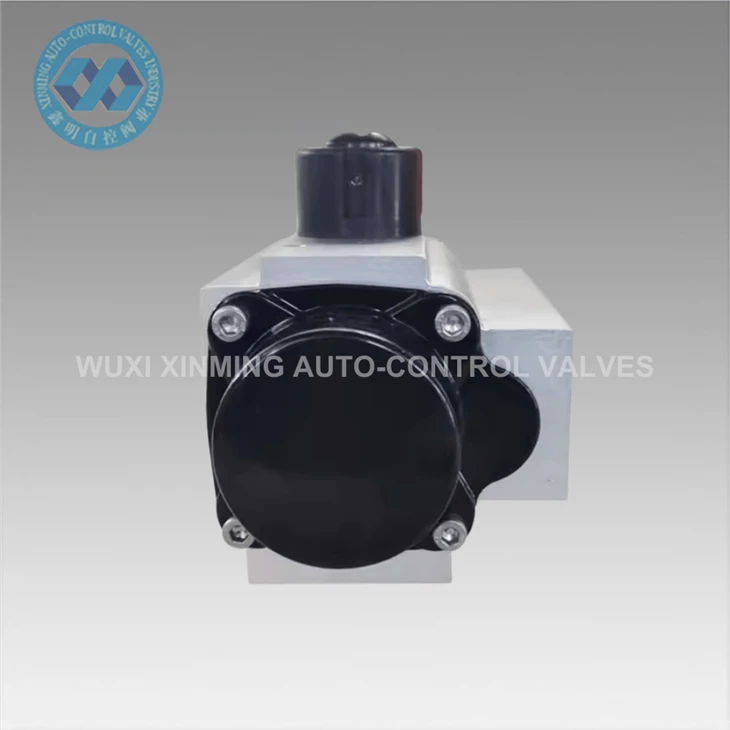

Na primjer, u industrijama kao što su prehrambena, farmaceutska ili kemijska proizvodnja, aktuatori će možda morati biti izrađeni od materijala otpornih na koroziju kako bi se spriječila kontaminacija. NašeTeški uvjeti zahtijevaju naše pouzdane pneumatske aktuatoredizajnirani su za ispunjavanje ovih zahtjeva, sa značajkama kao što su konstrukcija od nehrđajućeg čelika i zapečaćena kućišta za zaštitu od prašine, vlage i kemikalija.
6. Trošak
Cijena se uvijek uzima u obzir pri donošenju bilo kakve odluke o kupnji. Cijena pneumatskih pokretača može varirati ovisno o čimbenicima kao što su veličina, nosivost, brzina, preciznost i dodatne značajke.
Općenito, rotacijski aktuatori imaju tendenciju da budu jeftiniji od linearnih aktuatora, posebno za primjene s manjim zahtjevima opterećenja. Međutim, ako vaša primjena zahtijeva visoku razinu preciznosti ili dugi hod, trošak linearnog aktuatora može biti opravdan.
Primjeri primjene
Primjene rotacijskih pokretača
- Kontrola ventila:Rotacijski aktuatori naširoko se koriste u aplikacijama upravljanja ventilima, kao što su postrojenja za obradu vode, naftovodi i plinovodi te postrojenja za kemijsku obradu. Oni mogu pružiti potrebno rotacijsko gibanje za otvaranje i zatvaranje ventila, kontrolirajući protok tekućina i plinova.
- Transportni sustavi:U transportnim sustavima, rotacijski pokretači mogu se koristiti za rotiranje transportnih traka, prijenos proizvoda između različitih transportera ili pozicioniranje obratka za daljnju obradu.
- Robotika:Rotacijski aktuatori također se koriste u robotici kako bi zglobovima omogućili potrebno rotacijsko gibanje. Mogu se koristiti za kontrolu kretanja robotskih ruku, hvataljki i drugih komponenti.
Primjene linearnih aktuatora
- Rukovanje materijalom:Linearni aktuatori obično se koriste u aplikacijama rukovanja materijalima, kao što je podizanje i premještanje teških tereta, guranje proizvoda na police ili podešavanje visine radnih stanica.
- Proizvodnja automobila:U automobilskoj proizvodnji, linearni aktuatori se koriste za kontrolu kretanja montažnih linija, podešavanje položaja alata i učvršćenja i obavljanje drugih zadataka linearnog gibanja.
- Medicinska oprema:Linearni aktuatori također se koriste u medicinskoj opremi, kao što su bolnički kreveti, dizala za pacijente i dijagnostički strojevi. Oni mogu osigurati precizno linearno gibanje potrebno za ove primjene.
Zaključak
Odabir između pneumatskog rotacijskog i linearnog aktuatora ovisi o nekoliko čimbenika, uključujući zahtjeve za kretanjem, nosivost, brzinu i preciznost, prostorna ograničenja, uvjete okoline i cijenu. Kao dobavljač pneumatskih aktuatora, mogu vam pomoći procijeniti vaše specifične potrebe primjene i preporučiti najprikladniji aktuator za vaš projekt.
NašeSvestrani pneumatski aktuatori za različite potrebe automatizacijedizajnirani su za širok raspon industrijskih primjena, nudeći visoke performanse, pouzdanost i isplativost. Ako imate bilo kakvih pitanja ili trebate pomoć pri odabiru pravog aktuatora za svoju primjenu, slobodno nas kontaktirajte. Radujemo se što ćemo razgovarati o vašim zahtjevima i pomoći vam pronaći najbolje rješenje za vaše potrebe automatizacije.
Reference
- "Pneumatski aktuatori: principi, vrste i primjena." Priručnik za industrijsku automatizaciju.
- "Vodič za odabir pneumatskih aktuatora." Udruga proizvođača pneumatskih komponenti.
- "Razmatranja dizajna sustava pneumatskih aktuatora." Journal of Fluid Power and Motion Control.
