Bok tamo! Kao dobavljač solenoidnih ventila, iz prve sam ruke vidio koliko je ključno odabrati pravu zavojnicu za vaš elektromagnetski ventil. Ne radi se samo o pljesnuću stare zavojnice; može utjecati ili pokvariti performanse vašeg ventila. Dakle, zaronimo u to kako možete odabrati savršenu zavojnicu za svoj solenoidni ventil.
Razumijevanje osnova zavojnica elektromagnetskog ventila
Kao prvo, razgovarajmo o tome čemu zapravo služi zavojnica elektromagnetskog ventila. Svitak elektromagnetskog ventila je elektromehanički uređaj koji pretvara električnu energiju u mehaničku. Kada električna struja prolazi kroz zavojnicu, ona stvara magnetsko polje. Ovo magnetsko polje zatim pomiče klip unutar ventila, koji ili otvara ili zatvara ventil kako bi kontrolirao protok tekućine ili plina.
Dostupni su različiti tipovi zavojnica, a najčešći su AC (izmjenična struja) i DC (istosmjerna struja). Zavojnice izmjenične struje obično se koriste u aplikacijama gdje je napajanje izmjenična struja, kao u većini industrijskih postavki. Poznati su po velikom momentu pokretanja, što znači da mogu brzo pomicati klip za otvaranje ili zatvaranje ventila. S druge strane, DC zavojnice se koriste kada je dostupno istosmjerno napajanje. Oni su energetski učinkovitiji i proizvode manje topline u usporedbi s izmjeničnim zavojnicama.
Čimbenici koje treba uzeti u obzir pri odabiru zavojnice
Napon
Jedan od najvažnijih čimbenika koji treba uzeti u obzir je napon zavojnice. Morate biti sigurni da napon zavojnice odgovara naponu napajanja u vašoj aplikaciji. Ako je napon prenizak, zavojnica možda neće generirati dovoljno magnetske sile za pravilan rad ventila. Suprotno tome, ako je napon previsok, može pregrijati zavojnicu i uzrokovati njeno izgaranje.
Na primjer, ako je vaše napajanje 24 V DC, trebali biste odabrati istosmjernu zavojnicu za 24 V. Uvijek je dobra ideja udvostručiti - provjerite zahtjeve napona vašeg sustava prije kupnje.
Temperaturna ocjena
Temperaturna vrijednost zavojnice je također ključna. Različita okruženja imaju različite temperaturne raspone, a zavojnica mora biti u stanju izdržati te temperature bez gubitka performansi. Na primjer, u visokotemperaturnom industrijskom okruženju, trebat će vam zavojnica s oznakom visoke temperature. Ako koristite zavojnicu s oznakom niske temperature u vrućem okruženju, može se brzo razgraditi i dovesti do kvara ventila.
Radni ciklus
Radni ciklus odnosi se na vrijeme tijekom kojeg je svitak pod naponom u usporedbi s ukupnim vremenom. Postoje različite vrste radnih ciklusa, kao što su kontinuirani, isprekidani i kratkotrajni. Zavojnica s kontinuiranim radom dizajnirana je tako da bude pod naponom cijelo vrijeme, dok zavojnica s povremenim radom može biti pod naponom određeno vrijeme, a zatim se isključiti.
Ako odaberete zavojnicu s pogrešnim radnim ciklusom, može se pregrijati i pokvariti. Na primjer, korištenje kratkotrajne zavojnice za kontinuirani rad uzrokovat će pregrijavanje i na kraju kvar.
Izolacijski razred
Izolacijska klasa svitka određuje njegovu sposobnost otpornosti na električni kvar. Više klase izolacije mogu podnijeti veći napon i toplinu bez kvara. Prilikom odabira zavojnice, razmotrite električno okruženje u kojem će raditi. U okruženju visokog napona ili visoke topline preporučuje se zavojnica s višom klasom izolacije.
Materijali i konstrukcija zavojnice
Materijali korišteni u konstrukciji zavojnice također mogu utjecati na njenu izvedbu. Najčešći materijali za namotavanje svitka su bakar i aluminij. Bakar je bolji vodič električne energije od aluminija, što znači da može učinkovitije prenositi električnu energiju. Međutim, bakar je također skuplji.
Važan je i izolacijski materijal. Dobra izolacija može spriječiti kratke spojeve i produžiti životni vijek zavojnice. Neke zavojnice koriste epoksidnu smolu ili druge vrste izolacijskih materijala za zaštitu namota.
Kompatibilnost s elektromagnetskim ventilom
Bitno je osigurati da je zavojnica kompatibilna s vašim elektromagnetskim ventilom. Različiti ventili imaju različite veličine i dizajne, a zavojnica mora pravilno pristajati. Način montaže zavojnice treba odgovarati zahtjevima za montažu ventila.
Na primjer, neki ventili imaju navojni priključak za zavojnicu, dok drugi imaju dizajn koji se montira na kopču ili na prirubnicu. Provjerite znate li specifikacije ventila prije nego što odaberete zavojnicu.
Primjena - Posebna razmatranja
Primjena u kojoj će se solenoidni ventil koristiti također igra veliku ulogu u odabiru zavojnice. Pogledajmo neke uobičajene aplikacije:
Industrijska automatizacija

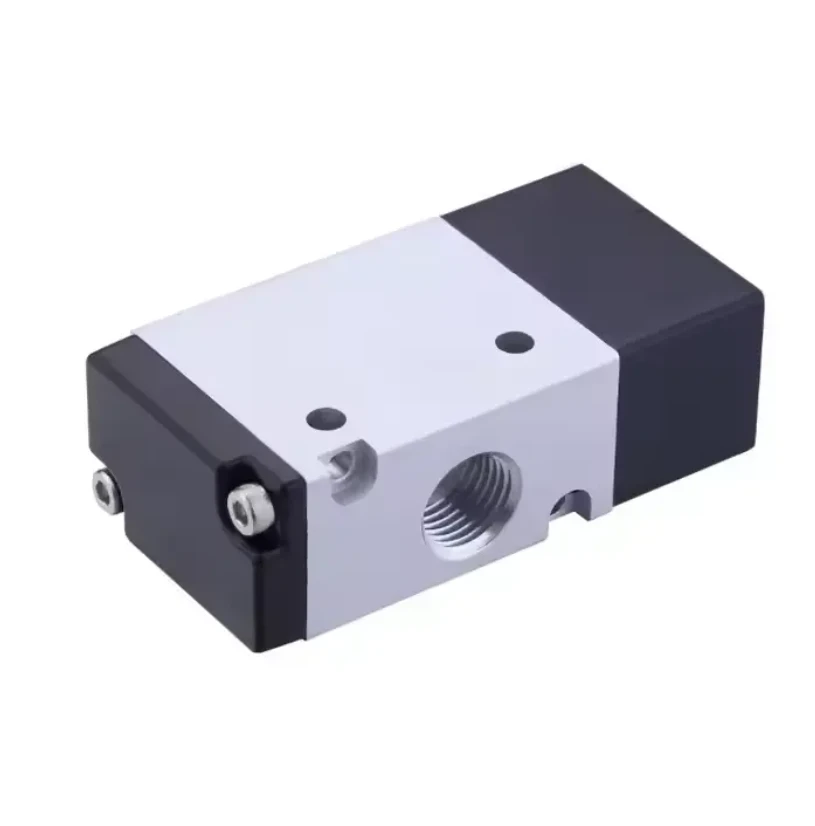

U industrijskoj automatizaciji, solenoidni ventili se koriste za kontrolu protoka tekućina i plinova u različitim procesima. Za aplikacije poputSolenoidni ventil pokretača pneumatske kontrole zraka industrijske automatizacije, trebat će vam zavojnica koja može podnijeti visokofrekventni rad. Ove zavojnice trebaju imati brzo vrijeme odziva kako bi se osiguralo brzo otvaranje i zatvaranje ventila, što je ključno za učinkovite procese automatizacije.
Pneumatski sustavi
Pneumatski sustavi za rad koriste komprimirani zrak. Solenoidni ventili u pneumatskim sustavima često zahtijevaju zavojnice koje mogu raditi s tlakom i protokom komprimiranog zraka. AVisokoučinkovit dvopoložajni peteroputni pneumatski elektromagnetski ventil s električnim svitkommožda treba zavojnica koja može generirati dovoljno sile da nadvlada tlak zraka i glatko pomiče klip ventila.
Instrumentacija i kontrola
U primjenama instrumentacije i upravljanja, preciznost je ključna. Ventili poputYT1000L 4~20mA električni/pneumatski pozicioner ventilazahtijevaju zavojnice koje mogu osigurati točan i stabilan rad. Zavojnica bi trebala biti u stanju precizno odgovoriti na upravljačke signale kako bi se osiguralo ispravno pozicioniranje ventila.
Ispitivanje i osiguranje kvalitete
Prije nego što instalirate novu zavojnicu, dobro je testirati je. Za provjeru otpora zavojnice možete koristiti multimetar. Vrijednost otpora mora odgovarati specifikacijama proizvođača. Ako je otpor previsok ili prenizak, to može ukazivati na problem sa zavojnicom.
Također, potražite zavojnice koje dolaze s certifikatima kvalitete. Renomirani proizvođači dat će svoje zavojnice na testiranje i certificiranje u skladu s industrijskim standardima. To vam daje dodatnu razinu povjerenja u performanse i pouzdanost proizvoda.
Zaključak
Odabir pravog svitka za solenoidni ventil proces je s više aspekata. Morate uzeti u obzir čimbenike kao što su napon, nazivna temperatura, radni ciklus, klasa izolacije, materijali, kompatibilnost i specifični zahtjevi za primjenu. Ako odvojite vrijeme za razumijevanje ovih čimbenika i provedete svoje istraživanje, možete osigurati da odaberete zavojnicu koja će pružiti optimalnu izvedbu i dug životni vijek za vaš solenoidni ventil.
Ako tražite elektromagnetski ventil ili vam je potrebna pomoć pri odabiru odgovarajuće zavojnice, ne ustručavajte se kontaktirati. Ovdje smo da vam pomognemo u pronalaženju savršenog rješenja za vaše potrebe. Bilo da radite na malom projektu ili industrijskoj primjeni velikih razmjera, mi imamo stručnost i proizvode koji će zadovoljiti vaše zahtjeve. Kontaktirajte nas već danas da započnemo proces nabave i radimo zajedno kako bismo vaš sustav pokrenuli i radili bez problema.
