Ugradnja leptiraste zaklopke s ušicom u okomiti cjevovod zadatak je koji zahtijeva pažljivo planiranje i izvođenje. Kao pouzdani dobavljač leptir ventila, imamo veliko iskustvo u ovom području i ovdje smo da vas vodimo kroz proces. U ovom postu na blogu provest ćemo vas kroz korake ugradnje leptir ventila s ušicom u okomiti cjevovod, od pripreme do konačnog testiranja.
1. korak: priprema
Prije nego što započnete postupak instalacije, morate prikupiti sve potrebne materijale i alate. To uključuje sam leptir ventil, komponente cjevovoda, brtve, vijke, matice, moment ključ, rezač cijevi, turpiju i sve druge alate specifične za vašu instalaciju.
Provjerite jesu li ventil i sve komponente cjevovoda čisti i bez ikakvih ostataka koji bi mogli ometati instalaciju ili rad ventila. Provjerite dimenzije ventila i cjevovoda kako biste bili sigurni da su kompatibilni. Ventil bi trebao dobro pristajati u cjevovod, a otvori na prirubnici trebali bi biti pravilno poravnati.
Korak 2: Postavljanje ventila
Sljedeći korak je postavljanje ventila u okomiti cjevovod. Započnite rezanjem cjevovoda na mjestu gdje će se ventil instalirati. Provjerite je li rez ravan i čist kako biste osigurali pravilno brtvljenje. Turpijom zagladite rubove odrezane cijevi kako biste spriječili oštećenje brtvila.
Prilikom pozicioniranja ventila, važno je imati na umu da su leptir ventili s ušicom dizajnirani za ugradnju u okomitom položaju s vretenom u vodoravnom položaju. To omogućuje pravilnu kontrolu protoka i jednostavno rukovanje ventilom. Postavite ventil između dva dijela cjevovoda, pazeći da su prirubnice ventila poravnate s prirubnicama cijevi.
Korak 3: Ugradnja brtvila
Brtve su presudne za sprječavanje curenja na spoju ventila i cijevi. Postavite brtvu na svaku stranu ventila, poravnavajući rupe na brtvi s rupama na prirubnici. Provjerite je li brtva centrirana i pokriva li cijelu površinu prirubnice. Koristite visokokvalitetni materijal za brtvljenje koji je kompatibilan s tekućinom koja se transportira u cjevovodu i radnim uvjetima.
Korak 4: Pričvršćivanje ventila
Nakon što su brtve na mjestu, vrijeme je da pričvrstite ventil na cjevovod. Umetnite vijke kroz rupe na prirubnici, pazeći da koristite ispravnu veličinu i vrstu vijaka. Stavite maticu na svaki vijak i zategnite ih rukom da drže ventil na mjestu.
Nakon što su svi vijci ručno zategnuti, pomoću moment ključa zategnite vijke na vrijednost momenta koju preporučuje proizvođač. Ravnomjerno zatezanje vijaka ispravnim momentom ključno je za pravilno brtvljenje i sprječavanje oštećenja ventila i brtvila. Obavezno slijedite zvjezdasti uzorak kada zatežete vijke kako biste osigurali ravnomjernu raspodjelu pritiska.
Korak 5: Spajanje aktuatora (ako je primjenjivo)

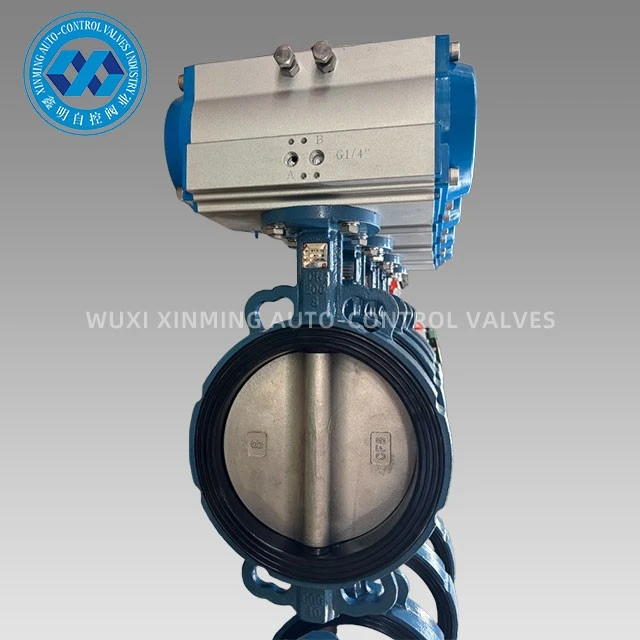

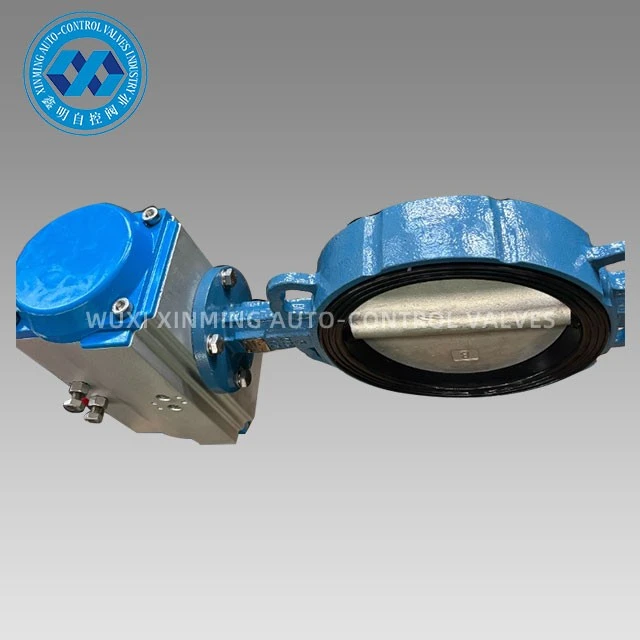

Ako je vaš leptir ventil opremljen pokretačem, kao što je aLeptir ventil upravljan pneumatskim aktuatorom, sljedeći korak je spajanje aktuatora na ventil. Slijedite upute proizvođača za ugradnju aktuatora, što obično uključuje pričvršćivanje aktuatora na stablo ventila i spajanje vodova za dovod zraka ili električnog ožičenja.
Provjerite je li pokretač ispravno poravnat i pričvršćen za ventil kako bi se osigurao nesmetan rad. Testirajte aktuator kako biste bili sigurni da ispravno otvara i zatvara ventil i da indikator položaja na aktuatoru odgovara stvarnom položaju diska ventila.
Korak 6: Testiranje instalacije
Nakon što je ventil instaliran i aktuator spojen (ako je primjenjivo), vrijeme je za testiranje instalacije. Zatvorite ventil i stavite cjevovod pod radni tlak. Provjerite ima li curenja oko prirubnica ventila, brtvi ili priključaka aktuatora. Ako uočite curenje, dodatno zategnite vijke ili zamijenite brtve prema potrebi.
Otvorite i zatvorite ventil nekoliko puta kako biste osigurali nesmetan rad. Provjerite sposobnost ventila da regulira protok i njegovu izvedbu brtvljenja. Ako ventil ne radi glatko ili ako postoje bilo kakvi problemi s kontrolom protoka, pregledajte ventil i pokretač radi mehaničkih problema ili neusklađenosti.
Korak 7: Završetak instalacije
Nakon što je instalacija testirana i odobrena, izvršite sve potrebne konačne prilagodbe. Očistite područje instalacije i uklonite sav alat ili ostatke. Označite ventil i cjevovod za laku identifikaciju i buduće održavanje.
Nudimo i širok izbor ostalih leptir ventila, kao nprPneumatski leptir ventil aktuatora higijenske kvaliteteiPneumatski sanitarni leptir ventil, koji su prikladni za različite primjene u različitim industrijama.
Za one koji žele kupiti
Ako su vam potrebni leptir ventili ili neki od naših drugih proizvoda, potičemo vas da započnete razgovor s nama. Naš tim stručnjaka dobro je upućen u tehnologiju ventila i može pružiti detaljne smjernice o odabiru proizvoda, ugradnji i održavanju. Radit ćemo s vama kako bismo razumjeli vaše specifične zahtjeve i osigurali da dobijete najbolje rješenje za svoj projekt. Bilo da ste uključeni u malu industrijsku primjenu ili veliki infrastrukturni projekt, tu smo da vam pomognemo na svakom koraku. Obratite nam se da započnemo raspravu o nabavi.
Reference
- "Valve Handbook", Udruga proizvođača ventila
- Priručnici za proizvode osigurani od proizvođača leptir ventila i aktuatora.
