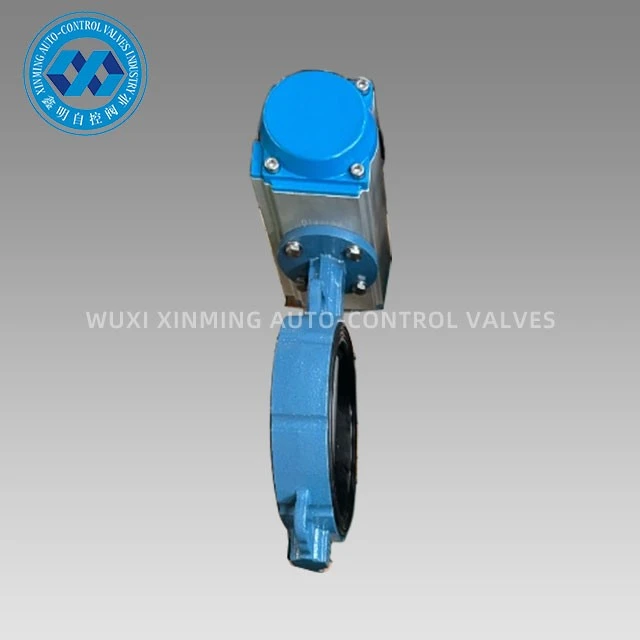

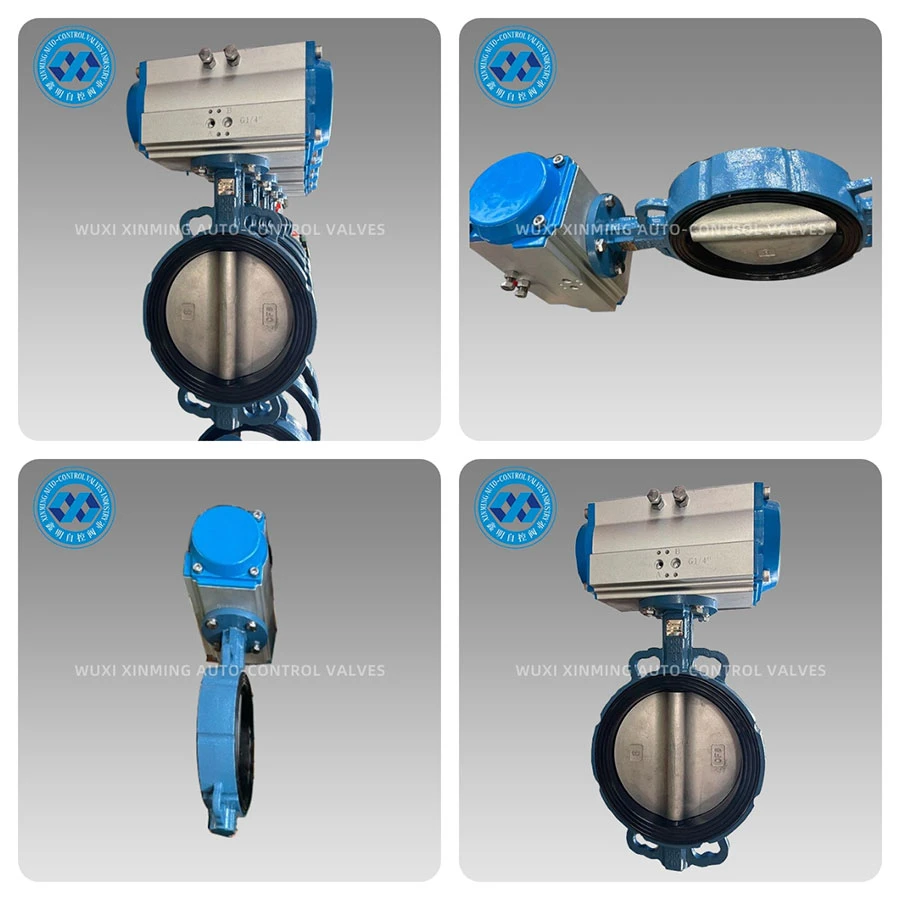

Leptir ventil-upravljan pneumatskim aktuatorom integrira središnji/dvostruki ekscentrični leptir ventil visokih-učinkovitosti s pneumatskim aktuatorom tipa zupčanika i vilice-, čime se postiže brzo otvaranje i zatvaranje i precizno podešavanje od 0-90 stupnjeva korištenjem čistog komprimiranog zraka. Tijelo ventila ima aerodinamični kanal protoka u obliku- diska, što rezultira izuzetno niskim padom tlaka kada je potpuno otvoren i brtvom bez mjehurića kada je zatvoren. Posebno dizajniran za automatizirane procese, ispunjava stroge zahtjeve moderne industrije za brzinom, sigurnošću i energetskom učinkovitošću.
Prednosti proizvoda:
Brzo otvaranje i zatvaranje
Jednostruko-djelovanje Manje od ili jednako 0,5 s, Dvostruko-djelovanje Manje od ili jednako 1 s, smanjujući vodeni udar i gubitak medija.
Visoki okretni moment
Struktura vilice pruža do 15.000 N·m, lako pokrećući ploče ventila velikog-promjera DN1200.
Dugotrajno-brtvljenje
EPDM/PTFE kompozitna gumena podstava održava nulto curenje ANSI klase VI čak i nakon 500 000 ciklusa.
Vatrootporan i anti{0}}statički
Sukladan s API 607 & ISO 10497, pogodan za zapaljive plinove i prašnjava okruženja.
Modularna veza
Pokretač i tijelo ventila koriste ISO 5211 standardne prirubnice; na-zamjeni električnih/hidrauličkih pokretača potrebno je samo 10 minuta.
Značajna ušteda energije
Potrošnja energije pogonjena-zrakom samo je 1/3 potrošnje električnih pokretača istih specifikacija; ponovno postavljanje opruge dostupno je u slučaju kvara izvora zraka, osiguravajući siguran položaj.
Tehničke specifikacije:
Promjer: DN40-DN1200 (1½"-48")
Tlak: PN6-PN100 / Klasa 125-600
Temperatura: -40 stupnjeva ~+200 stupnjeva (nisko-temperaturni tip -60 stupnjeva, visokotemperaturni tip +450 stupanj)
Tijelo ventila: Nodularni ljev, WCB, CF8, CF8M, dvostruki čelik, aluminijska bronca
Ploča ventila: CF8, CF8M, najlonska presvlaka, Hastelloy
Čahura: EPDM, NBR, PTFE, FKM, silikonska guma
Pokretač: dvostruki-rad/povratna opruga, IP66/IP67 zaštita, izborni-otporan na eksploziju Ex d IIB T6
Priključak: Wafer, lug, prirubnica, ANSI/JIS/DIN
Stopa curenja: ANSI klasa VI / nulta razina mjehurića
Kontrola kvalitete:
→ Dvostruka inspekcija materijala: spektralna analiza i ispitivanje -niskotemperaturnim udarom
→ Jednokratna-obrada na peto-obradnom centru, okruglost Manja ili jednaka 0,02 mm
→ 100% 1,5x PN ispitivanje čvrstoće kućišta + 1.1x nisko{3}}test zrakonepropusnosti
→ Kalibracija hoda aktuatora s laserskim praćenjem, izvješće o linearnosti arhivirano 5 godina
→ API-treće strane 6D, CE, ISO 9001 revizije, originalna izvješća priložena uz pošiljku
Pakiranje i dostava:
Pakiranje i transport: Tijelo ventila i pokretač omotani su VCI filmom protiv -hrđe, a vanjska kutija izrađena je od pet slojeva ojačanog valovitog kartona; osiguran drvenim paletama i plastičnim čeličnim trakama, pogodan za prijevoz morem na -50 stupnjeva do +70 stupnjeva. Oznaka otpreme uključuje broj projekta i QR kod; skenirajte kod za preuzimanje potvrde o jamstvu i testni video.
Nakon-prodajne usluge:
• Jamstveni rok od 18 mjeseci, besplatna zamjena za nedostatke u proizvodnji.
• Domaći odgovor 24-satni, dolazak na mjesto 72 sata; inozemna 48-satna video dijagnostika, rezervni dijelovi isporučeni izravno putem DHL-a.
• Zapis o životnom ciklusu: popis ranjivih dijelova, videozapisi o održavanju, online obuka.
• Omogućuje godišnje preglede i kalibraciju performansi kako bi se osigurao stabilan rad ventila 10+ godina.
Naša snaga: WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD., osnovana 1998., pokriva područje od 38 000㎡ i ima godišnji proizvodni kapacitet od 120 000 kompleta pneumatskih pokretača-leptir ventila i povezanih pokretača. S obradnim centrima DMG Njemačka i MAZAK Japan te API 6D laboratorijem za tekućine, naš tim za istraživanje i razvoj sastoji se od 26 ljudi i posjeduje 42 patenta. Naši se proizvodi izvoze u 56 zemalja, pružajući rješenja za ventile za globalne projekte kao što su Shell, BASF i Sinopec. Odaberite XINMING, odaberite pouzdanost i učinkovitost!
