Bok tamo! Kao dobavljač WCB leptir ventila, jako sam uzbuđen što mogu zaroniti u karakteristike protoka ovih nevjerojatnih ventila. Krenimo odmah s tim!
Osnovno razumijevanje WCB leptirastih ventila
Prvo, razgovarajmo malo o tome što su WCB leptir ventili. WCB je uobičajeni materijal za tijela ventila, poznat po svojoj čvrstoći i izdržljivosti. S druge strane, leptir ventil je vrsta četvrtokretnog ventila koji koristi disk za kontrolu protoka tekućine. Kada je disk paralelan sa smjerom protoka, ventil je potpuno otvoren, dopuštajući maksimalan protok. Kada je okomit, ventil je zatvoren, zaustavljajući protok.
Karakteristike protoka
1. Koeficijent protoka (Cv)
Koeficijent protoka, ili Cv, ključni je čimbenik kada se radi o razumijevanju karakteristika protoka WCB leptir ventila. Cv predstavlja količinu vode (u američkim galonima po minuti) koja će protjecati kroz ventil uz pad tlaka od 1 psi preko ventila. Viša vrijednost Cv znači da ventil može propustiti više tekućine za dati pad tlaka.
Za WCB leptiraste ventile vrijednost Cv ovisi o nekoliko čimbenika kao što su veličina ventila, oblik diska i vrsta sjedišta. Općenito, veći ventili imaju veće Cv vrijednosti. Na primjer, leptir ventil WCB od 6 inča imat će znatno veći Cv od onog od 2 inča. Oblik diska također igra ulogu. Pojednostavljeni dizajn diska može smanjiti otpor protoka i povećati Cv.
2. Turbulencija i pad tlaka
Kada tekućina teče kroz WCB leptir ventil, uvijek postoji određeni stupanj turbulencije i pada tlaka. Do turbulencije dolazi jer disk ometa nesmetan protok tekućine. To može dovesti do gubitaka energije i također može uzrokovati buku i vibracije.
Pad tlaka na ventilu povezan je s protokom i otporom ventila. Kako se protok povećava, tako se povećava i pad tlaka. Međutim, dobro dizajnirani WCB leptir ventili mogu minimizirati pad tlaka. Na primjer, ventili s diskom niskog profila i glatkom unutarnjom površinom mogu smanjiti otpor protoku, što rezultira nižim padom tlaka.
3. Uzorak toka
Uzorak protoka kroz WCB leptir ventil je složen. Kada je ventil djelomično otvoren, protok je asimetričan. Tekućina teži teći više na jednoj strani diska, što može uzrokovati neravnomjerno trošenje komponenti ventila. Kako se ventil dalje otvara, protok postaje simetričniji, ali još uvijek postoji određeni stupanj vrtloženja i miješanja.
Kako bi se poboljšao uzorak protoka, neki WCB leptir ventili dizajnirani su s posebnim značajkama kao što su vodeće lopatice ili konturirani disk. Ove značajke pomažu glatkijem usmjeravanju protoka i smanjuju turbulencije.
Prijave i zahtjevi protoka
WCB leptir ventili koriste se u širokom rasponu primjena, svaki sa svojim zahtjevima protoka.
1. Obrada vode
U postrojenjima za pročišćavanje vode WCB leptir ventili koriste se za kontrolu protoka vode kroz različite procese kao što su filtracija, sedimentacija i dezinfekcija. Zahtjevi za protokom u ovim aplikacijama obično su relativno stabilni, uz potrebu za preciznom kontrolom protoka. Ventili moraju moći podnijeti niz brzina protoka bez izazivanja pretjeranog pada tlaka.
2. HVAC sustavi
U sustavima grijanja, ventilacije i klimatizacije (HVAC), WCB leptir ventili koriste se za kontrolu protoka zraka i vode. Zahtjevi za protokom u HVAC sustavima mogu varirati ovisno o veličini zgrade i specifičnim zahtjevima sustava. Na primjer, u velikim komercijalnim zgradama, ventili će možda morati upravljati velikim brzinama protoka kako bi se osigurala pravilna ventilacija i kontrola temperature.
3. Industrijski procesi
U industrijskim procesima kao što su kemijska proizvodnja i obrada hrane, WCB leptir ventili koriste se za kontrolu protoka različitih tekućina. Zahtjevi za protokom u ovim primjenama mogu biti vrlo zahtjevni, s potrebom za preciznom kontrolom protoka i sposobnošću rukovanja korozivnim ili abrazivnim tekućinama.
Usporedba s drugim tipovima ventila
Kada je riječ o karakteristikama protoka, WCB leptir ventili imaju neke prednosti i nedostatke u usporedbi s drugim vrstama ventila.
1. Globusni ventili
Globe ventili su poznati po svojim izvrsnim mogućnostima prigušivanja. Oni mogu pružiti vrlo preciznu kontrolu protoka, posebno pri niskim brzinama protoka. Međutim, oni imaju relativno visok pad tlaka u usporedbi s WCB leptirastim ventilima. WCB leptir ventili, s druge strane, imaju niži pad tlaka i mogu podnijeti veće protoke, ali možda neće biti tako precizni u prigušivanju.
2. Kuglasti ventili
Kuglasti ventili slični su leptirastim ventilima po tome što su također četvrtokretni ventili. Međutim, kuglasti ventili obično imaju sferičniji element za zatvaranje, koji može osigurati bolje brtvljenje. WCB leptir ventili, iako možda nemaju tako čvrsto brtvljenje kao kuglasti ventili, isplativiji su i mogu se koristiti u širem rasponu primjena.
Naš asortiman proizvoda

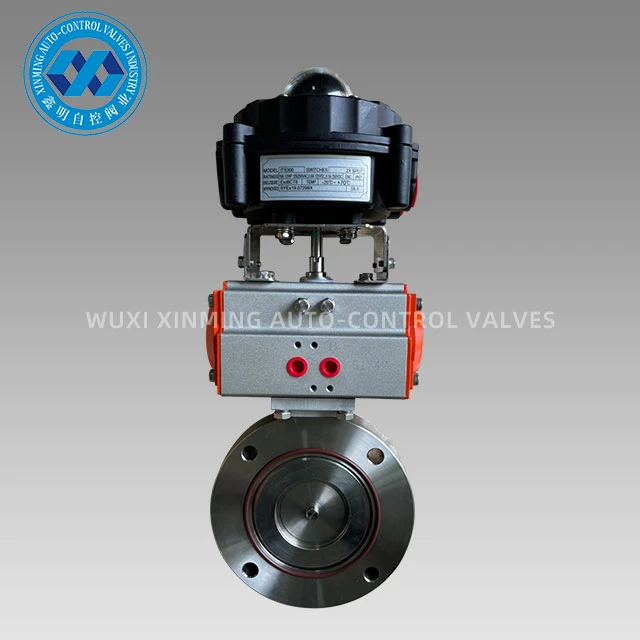

Kao dobavljač WCB leptir ventila, nudimo širok raspon proizvoda koji zadovoljavaju različite zahtjeve protoka. imamoVakuumski leptir ventil pneumatskog aktuatora, koji je prikladan za primjene u kojima je uključeno vakuumsko okruženje. Ovi ventili dizajnirani su za pouzdanu kontrolu protoka u vakuumskim sustavima.
Također imamoPneumatski aktuator Tri - ekscentrični leptir ventil. Tri-ekscentrični dizajn ovih ventila osigurava bolje brtvljenje i smanjuje trošenje, što ih čini idealnim za primjene pri visokim tlakovima i temperaturama.
Još jedan proizvod u našem asortimanu jeVisokotemperaturna eksplozija od nehrđajućeg čelika - pneumatski leptir ventil s tvrdom brtvom. Ovaj ventil je izrađen od nehrđajućeg čelika, što ga čini otpornim na koroziju. Također je dizajniran da izdrži visoke temperature i otporan je na eksploziju, što ga čini prikladnim za upotrebu u opasnim okruženjima.
Zaključak
Zaključno, na karakteristike protoka WCB leptir ventila utječe nekoliko čimbenika kao što su koeficijent protoka, turbulencija, pad tlaka i obrazac protoka. Ovi se ventili naširoko koriste u različitim primjenama zbog svoje isplativosti, relativno niskog pada tlaka i sposobnosti rukovanja velikim protokom.
Ako ste na tržištu za WCB leptiraste ventile ili imate bilo kakvih pitanja o njihovim karakteristikama protoka, ne ustručavajte se kontaktirati. Tu smo da vam pomognemo pronaći pravi ventil za vaše specifične potrebe. Bilo da se radi o postrojenju za pročišćavanje vode, HVAC sustavu ili industrijskom procesu, imamo stručnost i proizvode koji će zadovoljiti vaše zahtjeve. Hajdemo popričati i vidjeti kako možemo raditi zajedno da dobijemo najbolje rješenje za kontrolu protoka za vas.
