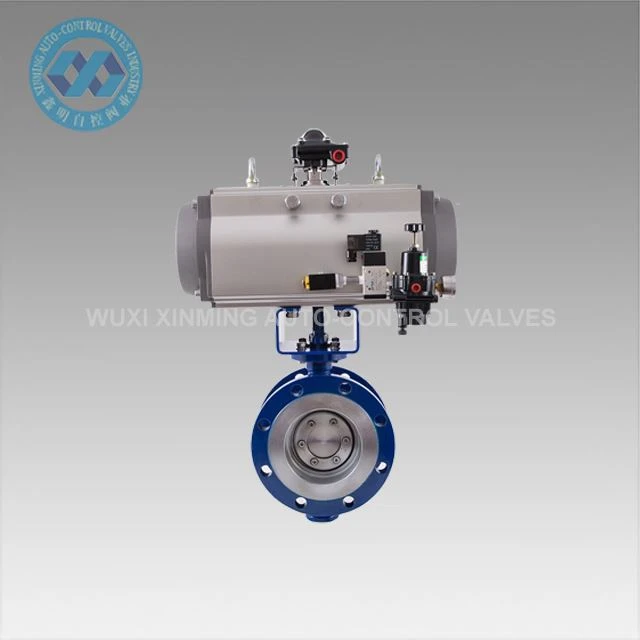

Leptir ventil s metalom na metal

Leptir ventil od metala do metala prikladan je za cjevovode visoke-temperature, visokog{1}}tlaka i-očuvanja topline. Ima funkciju otvaranja, zatvaranja ili podešavanja protoka. Ima kompaktnu strukturu, malu veličinu, malu težinu, fleksibilan rad i praktičnu upotrebu.

Pošaljite upit

Opis

Naš leptir ventil s metalom u metal je kompaktno, lagano i-isplativo rješenje za kontrolu protoka koje nudi svestrane performanse u raznim primjenama. Dizajniran s konfiguracijom u stilu-vafera za jednostavnu ugradnju prirubnice, posebno je prikladan za-ograničene sustave cjevovoda za vodu, zrak, plin i blage kemijske usluge. Ventil se ističe u zahtjevnim uvjetima, uključujući visoke-temperature, visoki-tlak i cjevovode-očuvanja topline, pružajući pouzdane funkcije otvaranja/zatvaranja i mogućnosti precizne prilagodbe protoka. Njegov optimizirani dizajn kombinira kompaktnu strukturu, mali otisak i laganu konstrukciju s fleksibilnim radom za praktičnu upotrebu u različitim industrijskim okruženjima.

Tehnički parametar:

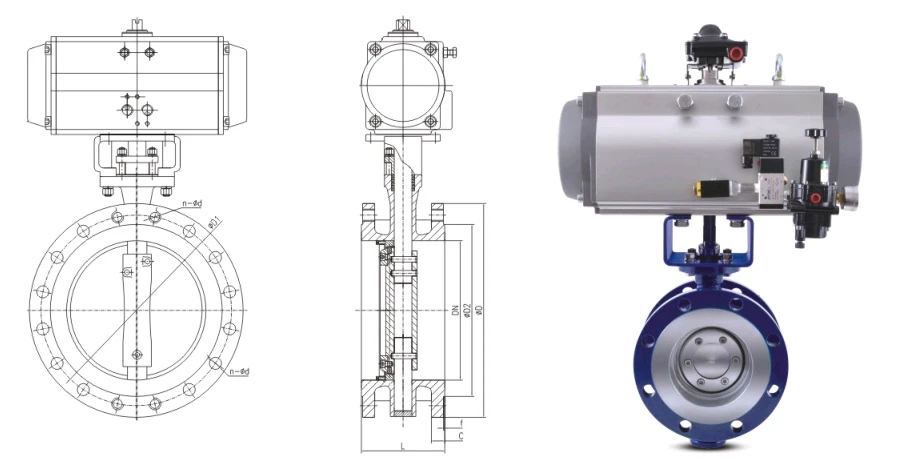

product-908-465

Nazivni promjer DN (mm)	L (mm)	D (mm)	D1 (mm)	D2 (mm)	C (mm)	H (mm)	n-d
80	114	200	160	132	20	310	8-18
100	127	220	180	156	22	325	8-18
125	140	250	210	184	22	360	8-18
150	140	285	240	211	24	395	8-22
200	152	340	295	266	24	480	12-22
250	165	405	355	319	26	550	12-26
300	178	460	410	370	28	610	12-26
350	190	520	470	429	30	710	16-26
400	216	580	525	480	32	755	16-30
450	222	640	585	548	40	835	20-30
500	229	715	650	609	44	900	20-33
600	267	840	770	720	54	1060	20-36
700	292	910	840	794	40	1170	24-36
800	318	1025	950	901	42	1320	24-39
900	330	1125	1050	1001	44	1440	28-39
1000	410	1255	1170	1112	46	1640	28-42
1200	470	1485	1390	1328	52	1850	32-48
1400	530	1685	1590	1530	58	2040	36-48
1600	600	1930	1820	1750	64	2280	40-55
1800	670	2130	2020	1950	68	2495	44-55
2000	760	2345	2230	2150	70	2685	48-60

Izvršni standard		Opseg primjene
Dizajn i proizvodnja	JB/T8527,GB/T12224,API609,ASME B16.34 itd. Standard	Nazivni promjer	DN50-DN3600 2"-144"	Različiti ventili imaju različite dimenzije. Molimo nazovite za detalje
Priključna prirubnica	GB/T9113.1~9113.4, ASME B16.5, ASME B16.47 itd. Standard	Nazivni tlak	PN2,5-PN260 Klasa 150- Klasa 1500
Duljina strukture	GB/T12221API609 IS05752, itd. Standard	Raspon temperature	-196C-600C
Inspekcija i eksperiment	JB/T9092 GB/T26480 API598 IS05208 itd. Standard	Način povezivanja	Tip prirubnice, tip sučeonog zavarivanja, tip pločice, tip ušice, itd.
		Materijal tijela	Ugljični čelik, krom molibden čelik, austenitni nehrđajući čelik, dupleks nehrđajući čelik, legura titana, Hastelloy, Monel itd.

Značajke proizvoda:
Vrhunsko metalno brtvljenje: sjedište i disk od očvrsnutog nehrđajućeg čelika osiguravaju pouzdano za{0}}zatvaranje čak i nakon dulje upotrebe
Dizajn visoke-temperature/visokog{1}}tlaka: Prikladno za usluge do 650 stupnjeva i ANSI klase 600 tlaka
Kompaktan i lagan: 30% lakši od zasuna s usporedivim ocjenama
Dvo-smjerni protok: Izvrsne performanse brtvljenja u oba smjera protoka

Prednosti dizajna:
Tro-pomakni dizajn sprječava trošenje i osigurava nulto curenje
Vatro{0}}sigurna konstrukcija zadovoljava standarde API 607/6FA
Nizak radni moment smanjuje zahtjeve pokretača
Rad-bez održavanja s dugim vijekom trajanja

Tipične primjene:
Rafinerijski i petrokemijski procesi
Parni sustavi elektrana
Visok{0}}prijenos plina
Kemijska obrada abrazivnim medijima

O nama:

Pneumatski aktuatori serije XM koje proizvodi naša tvrtka istraženi su, razvijeni i dizajnirani na temelju sveobuhvatne primjene uvođenja novih tehnologija, novih materijala, novih procesa i inovativnih koncepata u zemlji i inozemstvu, te su u potpunosti usklađeni s novim međunarodnim standardima: ISO5211, DIN3337 i VDINDE-3845, NAMUR standard. Proizvodi su prošli inspekciju nacionalne agencije za tehnički nadzor i prošli ISO9001:2000 međunarodnu demonstraciju sustava kvalitete. Proizvodi se široko koriste u automatskom upravljanju kemijskom industrijom, preradom nafte, rudarstvom, elektranama, metalurgiji, građevinarstvu, medicini, hrani, plinu, znanstvenim istraživanjima itd.

Tvrtka se pridržava korporativnog načela "težnje ka boljem, tehnologija na prvom mjestu, iskrenost i pouzdanost". Posvećeni smo savršenom upravljanju, visokoj kvaliteti, udvostručenoj učinkovitosti, kako bismo kupcima pružili zadovoljavajuće usluge i uspostavili relativno stabilan i dobar odnos suradnje u srodnim industrijama. Svi moji kolege u tvrtki iskreno se nadaju suradnji s vama kako bismo zajedno stvorili sjaj.

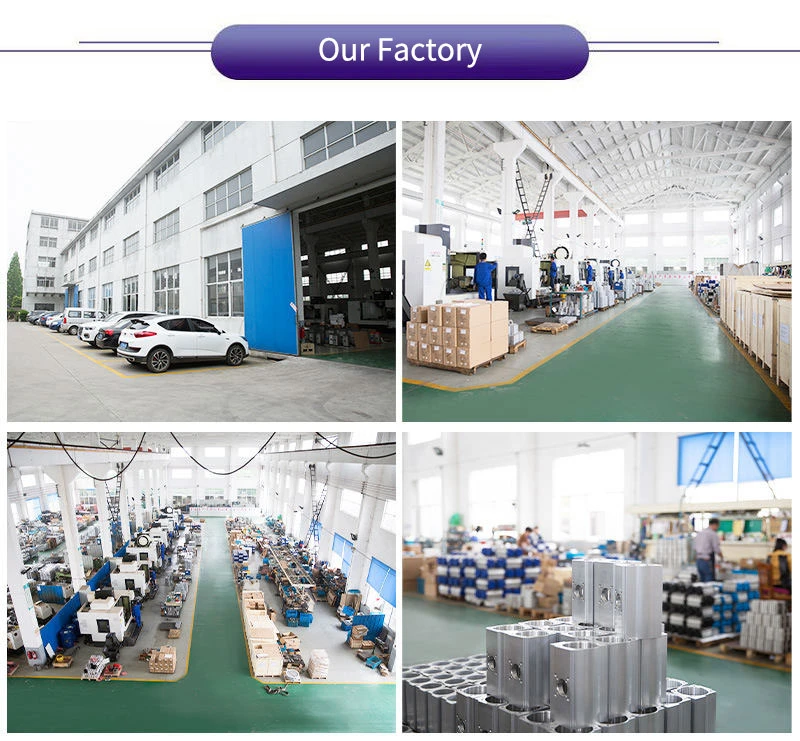

Our Factory
