Uvod u proizvod
Pneumatski aktuatori od 90 stupnjeva imaju jedinstvene stilove, naprednu tehnologiju, preciznu proizvodnju, ekonomičan i kompaktan dizajn te se mogu izravno opremiti drugim priborom za poboljšanje učinkovitosti i ekonomičnosti.
Brzi detalji

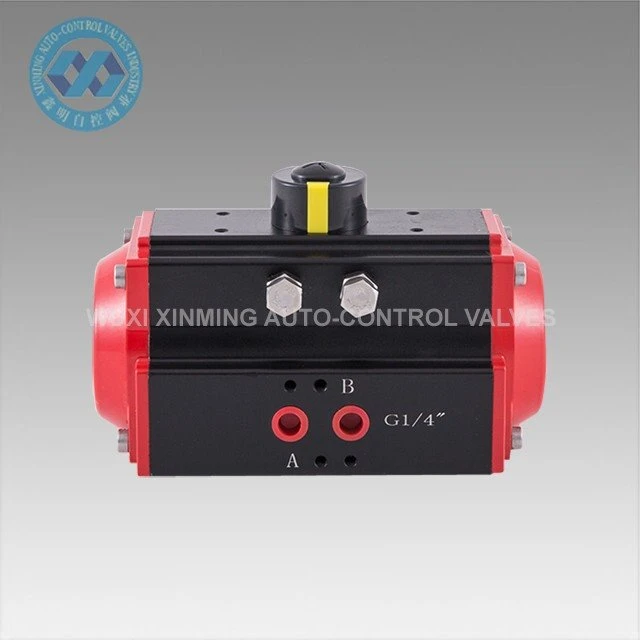

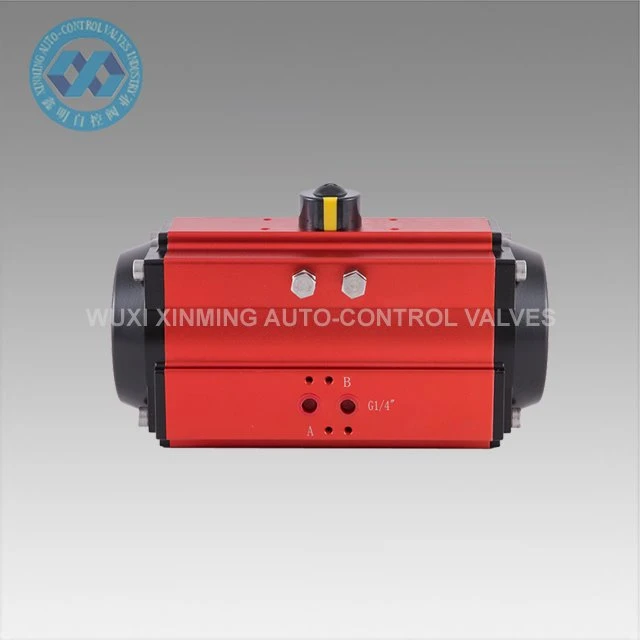

Naziv proizvoda: Pneumatski aktuator od 90 stupnjeva
Naziv marke: XM, prihvaćen je i OEM
Veličina pogona: 32 mm-400 mm
Rotacijski kut: 0 ° ~ 90 ° (± 5 °)
Raspon radne temperature: -20 ℃ ~ +80 ℃ (standardno)
-40 ℃ ~ +80 ℃ (niska temperatura)
-15 ℃ ~ 150 ℃ (visoka temperatura)
Tlak dovoda zraka: 0,2 ~ 0,8MPa, 10Mpa max
Gornji spoj: VDI/VDE3845 NAMUR
Donji priključak: ISO 5211 i DIN3337
Materijal: Aluminijska legura
Struktura: zupčasti zupčanik, dvostruki klipovi
Obrada površine tijela aktuatora: tvrda eloksaža ili oksidacija potapanjem
Boja završne kape: crno siva, crna, tamno plava, nebesko plava, crvena, narančasta, zelena itd.
Certifikacija: CE, ATEX, SIL3, ISO9001: 2016
Tehnički parametar
XM 90 STEPENI PNEUMATSKI AKTUATOR IZLAZNI MOTORNI TABELA
Model | Ulazni tlak zraka (jedinica: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Izlazni okretni moment tlaka zraka (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

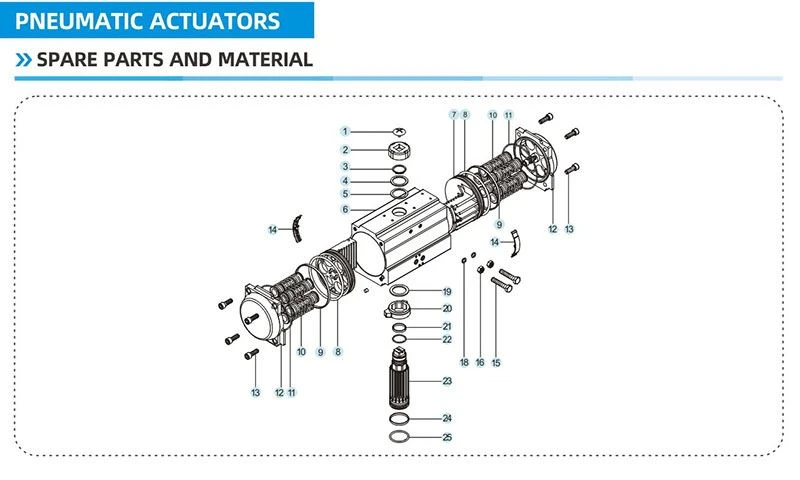

Rezervni dijelovi i materijal

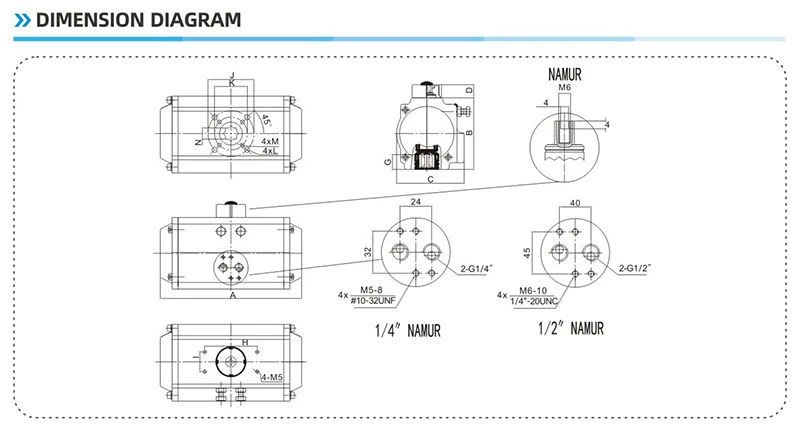

Dijagram dimenzija
Značajka
-Konstrukcija je kompaktni pneumatski aktuator sa zupčanicima.
-Koristi se za četvorokretne ventile, kuglaste ventile, leptir ventile i čepove.
-Kvalitetna legura aluminija, tvrda eloksirana površina + Teflon.
-Vrhunski proizvodi, izvrsna kvaliteta i savršen sustav certifikacije.
-Svi proizvodi strogo se ispituju pri izlasku iz tvornice, a svaki pogon označen je proizvodnim kodom radi lakše identifikacije i praćenja.
Prednost
1) Svi važni rezervni dijelovi bili bi tretirani anodizacijom kako bi se u velikoj mjeri povećala čvrstoća kako bi se osigurale dobre performanse i radni vijek.
2) Svi su postupci jednokratno oblikovani CNC-om kako bi se osigurala točnost procesa i vijek trajanja.
Sposobnost opskrbe
Mogućnost opskrbe: 10.000 jedinica mjesečno Pneumatski rotacijski aktuator
Pakiranje& Dostava
Detalji pakiranja: 1). zasebni karton s unutarnjom ambalažom od pjene
2). kućište od šperploče za otpremu preko oceana
3). Paleta od šperploče za zračnu dostavu
Polazna luka: Šangaj, Kina
Vrijeme izvođenja:
Količina (jedinice) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
Procjena Vrijeme (dani) | Roba na lageru | 7 | 20 | Za pregovore |
