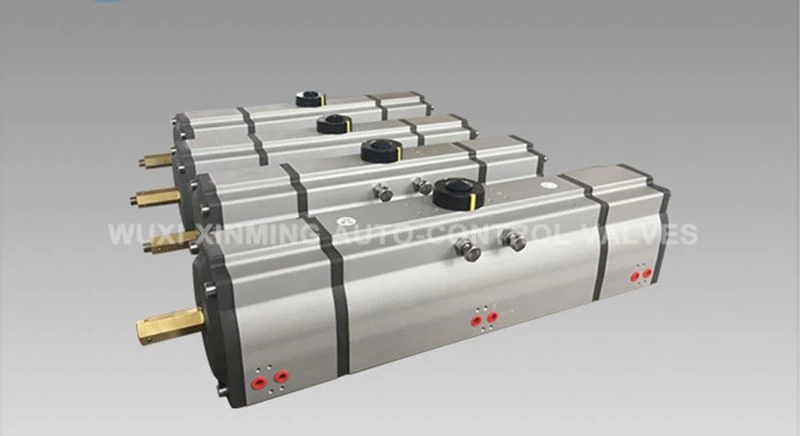

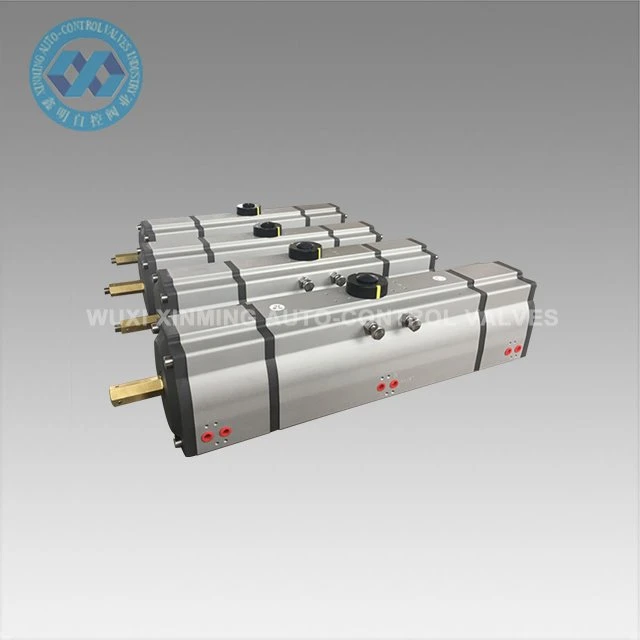

Uvod u proizvod

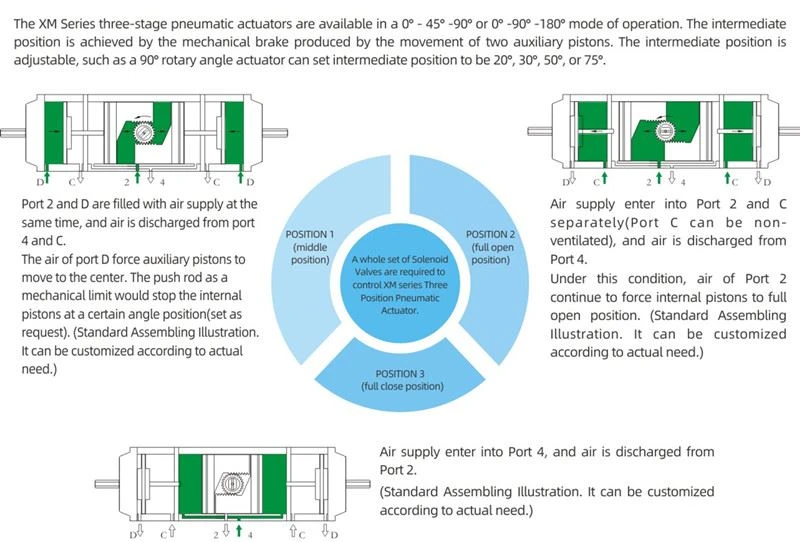

Trostupanjski pneumatski aktuator koristi se za automatsku kontrolu leptir ventila, kugličnih ventila i strojeva s rotacijskim kretanjem. Precizni klipovi s dvostrukim nosačem aluminijske legure s tvrdim oksidacijskim tretmanom poboljšavaju točnost rotacijskog kuta i vijek trajanja. Tijelo aktuatora s tvrdom oksidacijom može učinkovito izbjeći ogrebotinu.
Brzi detalji
Naziv proizvoda: Pneumatski aktuator u tri faze
Naziv robne marke: XM, a prihvaćen je i OEM
Veličina aktuatora: 32mm-400mm

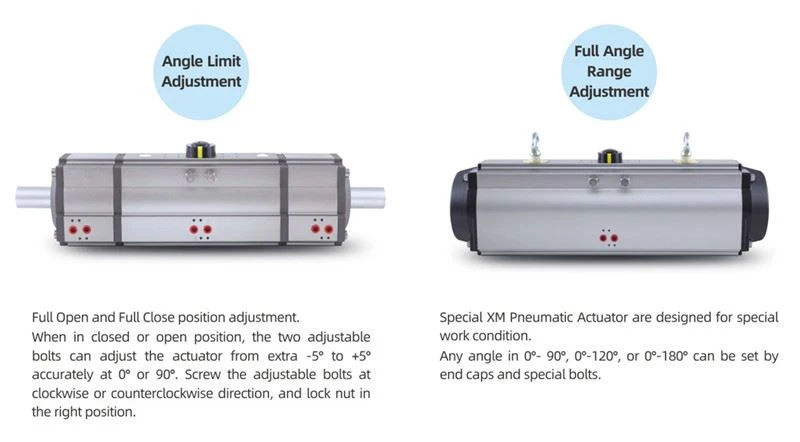

Kut rotacije: 0°~180°(±5°)
Raspon radne temperature: -20°C~ +80°C(standardno)
-40°C~+80°C (niska temperatura)
-15°C~150°C (visoka temperatura)
Tlak dovoda zraka: 0,2 ~ 0,8MPa, 10Mpa max
Gornja veza: VDI/VDE3845 NAMUR
Donja veza: ISO 5211 i DIN3337
Materijal: Aluminijska legure
Struktura: stalak i pinion, klipovi s dvostrukim stalkom
Površinska obrada tijela aktuatora: tvrda anodizirana ili oksidacija uranjanja
Boja završne kapice: crna siva, crna, tamno plava, nebesko plava, crvena, narančasta, zelena itd.
Certifikacija: CE, ATEX, SIL3, ISO9001:2016
Tehnički parametar
XM TROSTUPANJSKA TABLICA IZLAZNOG ZAKRETNOG MOMENTA PNEUMATSKOG AKTUATORA
Model | Ulazni tlak zraka(jedinica:bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Izlazni zakretni moment tlaka zraka (N.m) | ||||||
XM-DA32-3S | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40-3S | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52-3S | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63-3S | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75-3S | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83-3S | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92-3S | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105-3S | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125-3S | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140-3S | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160-3S | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190-3S | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210-3S | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240-3S | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270-3S | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300-3S | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350-3S | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400-3S | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |
Sposobnost opskrbe
Sposobnost opskrbe: 10000 jedinica mjesečno Pneumatski rotacijski aktuator
Pakiranje i isporuka
Detalji pakiranja: 1). odvojena kutija s pakiranjem pjene unutra
2). slučaj šperploče za pošiljku oceana
3). Paleta šperploče za isporuku zraka
Luka polaska: Šangaj, Kina
Vrijeme protoka:
Količina(jedinice) | 1-500 | 501-10000 | >10001 |
Est. vrijeme (dani) | 15 | 30 | O kojem će se pregovarati |
Prednost
1) Svi važni rezervni dijelovi bili bi tretirani tvrdom anodizacijom kako bi se u velikoj mjeri povećala čvrstoća kako bi se osigurale dobre performanse i vijek trajanja dužnosti.
2) CNC je sve procese jednokratno oblikovali kako bi se osigurala točnost procesa i vijek trajanja.
Aplikacija
Pneumatski aktuatori regala i piniona mogu se primijeniti na različite zapaljive, korozivne, prašnjave, jako magnetsko polje, zračenje, vibracije i koroziju u zatvorenom ili vanjskom okruženju, a široko se koriste u električnoj energiji, petrokemiji, metalurgiji, nafti, prirodnom plinu, gradovima, zgradama, odvodnji, kemikalijama, preradi nafte, rudarstvu, elektranama, metalurgiji, građevinarstvu, medicini, hrani, prirodnom plinu, znanstvenim istraživanjima itd.
Uvod u tvrtku
Od 2007. godine, WUXI XINMING AUTO-CONTROL VALVES INDUSTRY CO., LTD je osnovana.
Uglavnom proizvodimo Pneumatski aktuator, Pneumatski kuglični ventil, pneumatski leptir ventil, pneumatski / električni upravljački ventil itd.

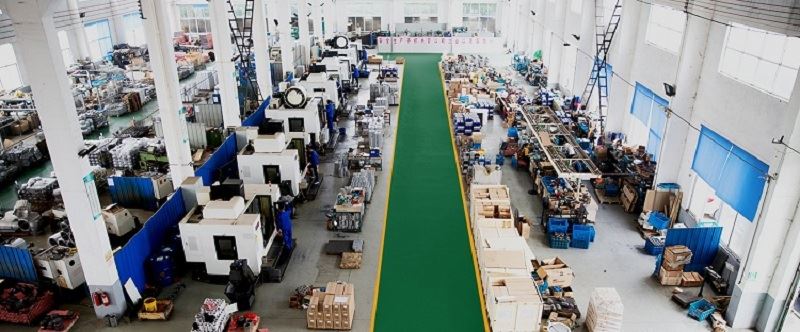

Naša tvrtka ima naprednu opremu za obradu i sofisticiranu opremu za testiranje. Naša oprema za obradu uključuje tokarilice, glodalice, stroj za bušenje, planer, stroj za bušenje, CNC tokarilice, CNC obradne centre i drugu opremu. Postoji ukupno 30 setova, od kojih postoji 5 setova uvezenih vertikalnih strojnih grupa i nekoliko setova naprednih CNC tokarilica.
