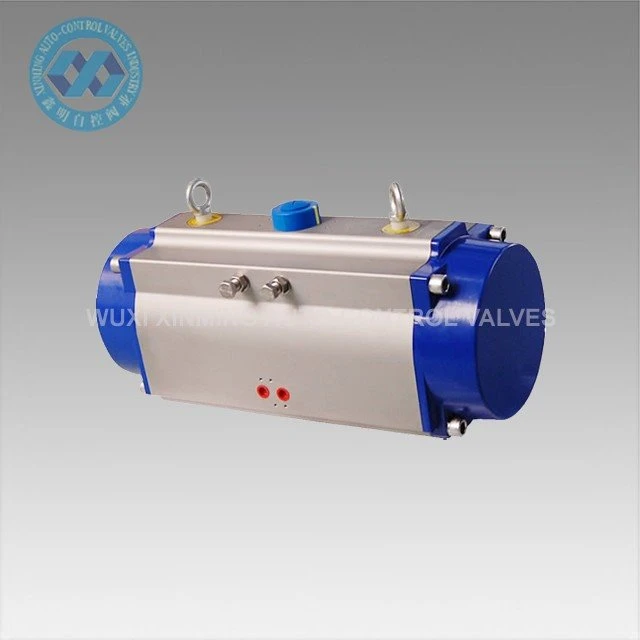

Predstavljanje proizvoda
On-off pneumatski aktuator koristi se za automatsku kontrolu leptir ventila, kuglastih ventila i strojeva s rotacijskim kretanjem. Precizni dvostruki klipovi od aluminijske legure tlačnog lijevanja s tvrdom oksidacijom poboljšavaju točnost zakretnog kuta i vijek trajanja. Tijelo aktuatora s tvrdom oksidacijom može učinkovito izbjeći ogrebotine.
Brzi detalji
Naziv proizvoda: On-off pneumatski aktuator
Naziv marke: XM, a OEM je također prihvaćen
Veličina pokretača: 32 mm-400 mm
Rotacijski kut: 0 stupnjeva ~90 stupnjeva (±5 stupnjeva)
Raspon radne temperature: -20 stupnjeva ~ plus 80 stupnjeva (standardno)
-40 stupanj ~ plus 80 stupnjeva (niska temperatura)
-15 stupnjeva ~150 stupnjeva (visoka temperatura)
Tlak dovoda zraka: {{0}}.2~0.8MPa, 10Mpa max
Gornji priključak: VDI/VDE3845 NAMUR
Donji priključak: ISO 5211 i DIN3337
Materijal: aluminijska legura
Struktura: zupčanik i zupčanik, dvostruki klipovi zupčanika
Površinska obrada tijela aktuatora: tvrdo anodizirano ili oksidacija potapanjem
Boja završnog poklopca: crno siva, crna, tamno plava, nebesko plava, crvena, narančasta, zelena itd.
Certifikacija: CE, ATEX, SIL3, ISO9001:2016
Tehnički parametar
XM ON-OFF TABLICA IZLAZNOG MOMENTA PNEUMATSKOG AKTUATORA
Model | Ulazni tlak zraka (jedinica: bar) | |||||
3 | 4 | 5 | 6 | 7 | 8 | |
Izlazni moment tlaka zraka (Nm) | ||||||
XM-DA32 | 4.6 | 6.1 | 7.6 | 9.2 | 10.7 | 12.2 |
XM-DA40 | 7.2 | 9.6 | 12.0 | 14.4 | 16.8 | 19.2 |
XM-DA52 | 12.0 | 16.0 | 20.0 | 24.0 | 28.0 | 32.0 |
XM-DA63 | 21.7 | 28.9 | 36.0 | 43.4 | 50.6 | 57.8 |
XM-DA75 | 30.0 | 40.0 | 50.0 | 60.0 | 70.0 | 80.0 |
XM-DA83 | 46.8 | 62.4 | 78.0 | 93.6 | 109.2 | 124.8 |
XM-DA92 | 67.6 | 90.1 | 112.6 | 135.2 | 157.7 | 180.2 |
XM-DA105 | 97.7 | 130.3 | 162.9 | 195.5 | 228.0 | 260.6 |
XM-DA125 | 150.5 | 200.6 | 250.8 | 301.0 | 351.1 | 401.3 |
XM-DA140 | 260.7 | 347.6 | 433.8 | 521.4 | 608.3 | 695.2 |
XM-DA160 | 397.2 | 529.6 | 662.0 | 794.4 | 926.8 | 1059.2 |
XM-DA190 | 640.2 | 853.6 | 1067.0 | 1280.4 | 1493.8 | 1707.2 |
XM-DA210 | 798.0 | 1064.0 | 1330.0 | 1596.0 | 1862.0 | 2128.0 |
XM-DA240 | 1154.3 | 1539.0 | 1923.8 | 2308.5 | 2693.3 | 3078.0 |
XM-DA270 | 1755.0 | 2340.0 | 2924.0 | 3510.0 | 4095.0 | 4680.0 |
XM-DA300 | 2291.4 | 3055.2 | 3819.0 | 4582.8 | 5346.6 | 6110.4 |
XM-DA350 | 3426.0 | 4568.0 | 5710.0 | 6852.0 | 7994.0 | 9136.0 |
XM-DA400 | 4872.0 | 6496.0 | 8120.0 | 9744.0 | 11368.0 | 12992.0 |

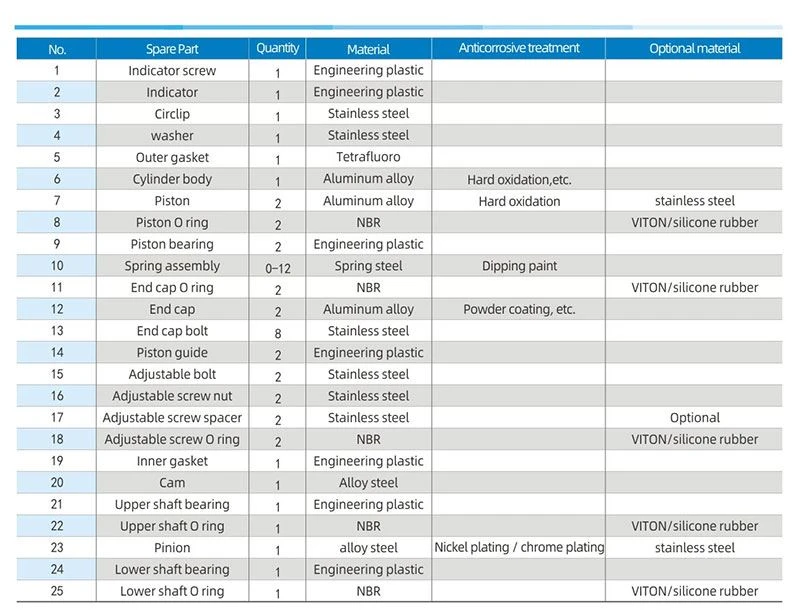

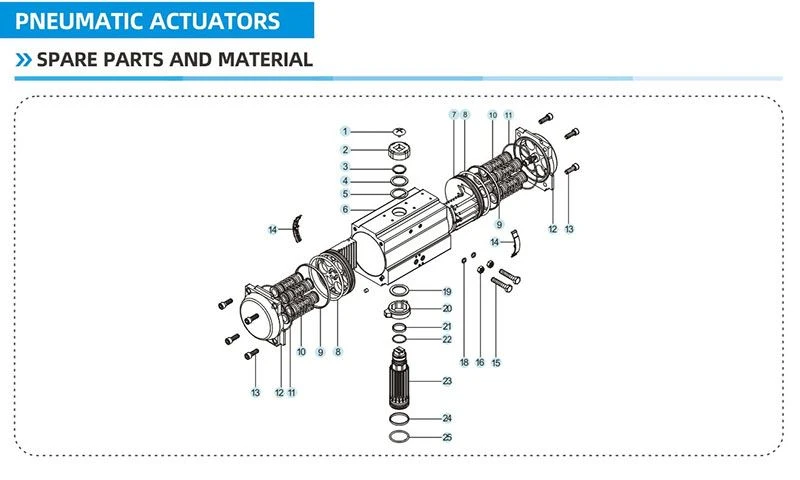

Rezervni dijelovi i materijal

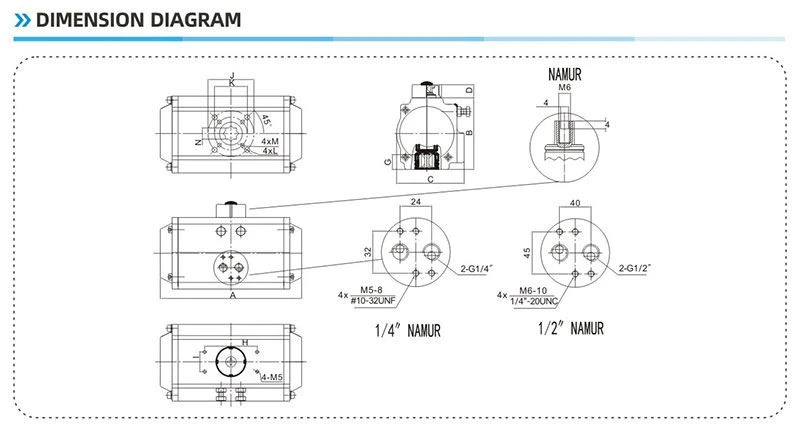

Dijagram dimenzija
Sposobnost opskrbe
Mogućnost isporuke: 10000 jedinica mjesečno Pneumatski rotacijski aktuator
Pakiranje i dostava
Detalji pakiranja: 1). odvojeni karton s pakiranjem od pjene unutra
2). Kutija od šperploče za pomorsku otpremu
3). Šperploča paleta za zračnu otpremu
Polazna luka: Šangaj, Kina
Vrijeme isporuke:
Količina (jedinice) | 1-50 | 51-1000 | 1001-10000 | ＞10001 |
procjena Vrijeme (dani) | Roba na stanju | 7 | 20 | Za dogovor |
Prednost
1) Svi važni rezervni dijelovi bili bi tretirani tvrdom anodizacijom kako bi se povećala čvrstoća u velikoj mjeri kako bi se osigurala dobra izvedba i vijek trajanja.
2) Svi procesi se jednokratno oblikuju pomoću CNC-a kako bi se osigurala točnost procesa i vijek trajanja.
Primjena
Pneumatski pogoni sa zupčastom letvom i zupčanikom mogu biti prikladni za različita zapaljiva, korozivna, radna, jaka magnetska polja, zračenje, vibracije korozivna okruženja u zatvorenom ili vanjskom prostoru, koja se široko koriste u području električne energije, petrokemije, metalurgije, nafte, građevinarstva, odvodnje, kemijska industrija, prerada nafte, rudarstvo, elektrane, metalurgija, arhitektura, medicina, hrana, plin, znanstvena istraživanja itd.
predstavljanje firme
Od 2007. osnovan je WUXI XINMING AUTO-CONTROL VENTIL INDUSTRY CO., LTD.
Uglavnom proizvodimo pneumatski aktuator, pneumatski kuglasti ventil, pneumatski leptir ventil, pneumatski/električni kontrolni ventil itd.
Naša tvrtka ima naprednu opremu za obradu i sofisticiranu opremu za testiranje. Naša oprema za obradu uključuje tokarilice, glodalice, bušilice, blanjalice, bušilice, CNC tokarilice, CNC obradne centre i drugu opremu. Postoji ukupno 30 setova, od kojih je 5 setova uvezenih vertikalnih strojnih centara i nekoliko setova naprednih CNC tokarilica.
Naša usluga
1) 7x24 sata dežurna linija
2) Stroga kontrola kvalitete
3) Dobra kvaliteta po povoljnoj cijeni
4) Izvrsna naknadna usluga
5)Online tehnička podrška
6) Brzo vrijeme isporuke
Pitanja
P 1: Kapacitet uvjeta plaćanja?
A 1: T/T, L/C, Western Union.
P 2: Trgovinski uvjeti?
O 2: U skladu s Incoterms 2010, obično s EXW, FOB Šangaj, CFR, CIF i DDU.
P 3: Valjanost ponude?
O 3: U roku od 30 dana.
P 4: Načini isporuke?
A 4: Morem, zrakom, ekspresom ili željeznicom.
P 5: Jamstvo?
A 5: Jednogodišnje jamstvo kvalitete za besplatnu i doživotnu plaćenu uslugu.
P 6: Instalacija i obuka?
A 6: uobičajeno video uputstvo za instalaciju. Ako je potrebno, osigurana plaćena inozemna inženjerska usluga.
