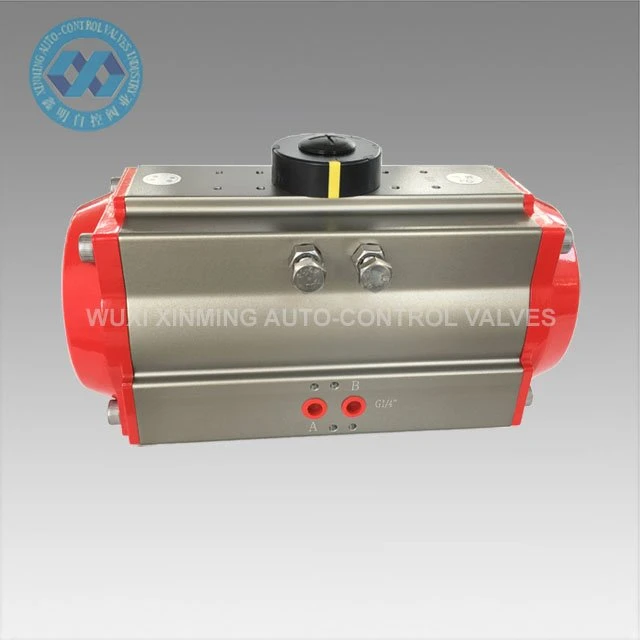

Pneumatski rotacijski aktuator

Pneumatski rotacijski aktuatori koriste komprimirani zrak za stvaranje radne energije. Neki su dizajnirani za daljinsko upravljanje ventilima. Pneumatski rotacijski aktuatori su izdržljivi, pružaju velike sile u odnosu na svoju veličinu i mogu se koristiti u opasnim okruženjima....

Pošaljite upit

Opis

Pojedinosti o proizvodu:

Naziv proizvoda	Pneumatski rotacijski aktuator
Naziv marke	XM i OEM su također prihvaćeni
Veličina aktuatora	32 mm-400 mm
Okretni kut	0 stupnjeva ~90 stupnjeva (±5 stupnjeva)
Raspon radne temperature	-20 stupnjeva ~ +80 stupnjeva (standardno) -40 stupnjeva ~+80 stupnjeva (niska temperatura) -15 stupnjeva ~150 stupnjeva (visoka temperatura)
Tlak dovoda zraka	0,2~0,8 MPa, 10 MPa maks
Gornji priključak	VDI/VDE3845 NAMUR
Donji priključak	ISO 5211 i DIN 3337
Materijal	Aluminijska legura
Struktura	zupčanik i zupčanik, klipovi s dvostrukom zupčanikom
Obrada površine tijela aktuatora	tvrdo-eloksiran
Boja završnog poklopca	crna, crna, tamnoplava, nebesko plava, crvena, narančasta, zelena itd.

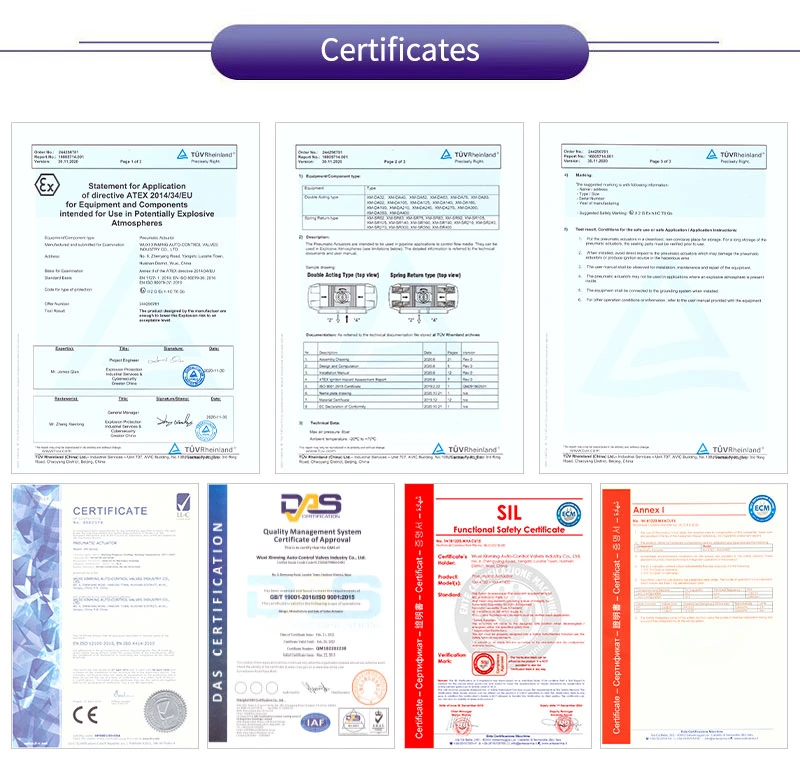

Certifikacija	CE, ATEX, SIL3, ISO9001:2016

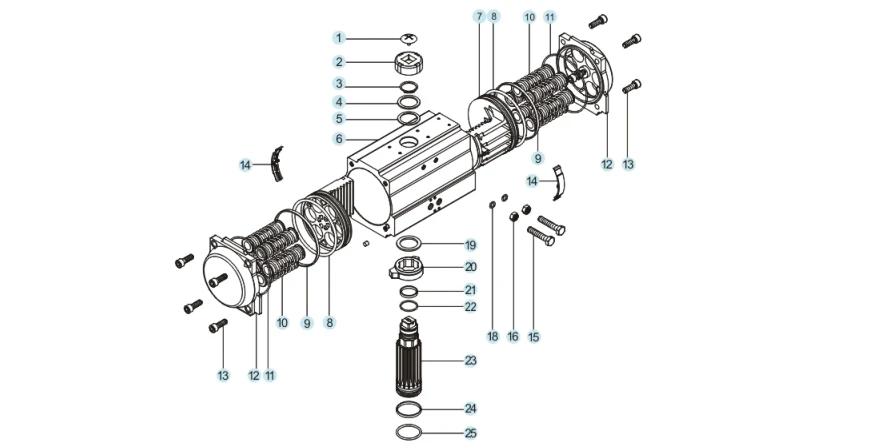

Rezervni dijelovi i materijal:

product-869-448

NE.	Rezervni dio	Količina	Materijal	Antikorozivna obrada	Izborni materijal
1	Indikatorski vijak	1	Inženjerska plastika
2	Indikator	1	Inženjerska plastika
3	osigurač	1	Nehrđajući čelik
4	Perilica	1	Nehrđajući čelik
5	Vanjska brtva	1	Tetrafluoro
6	Tijelo cilindra	1	Aluminijska legura	Teška oksidacija itd.
7	Klip	2	Aluminijska legura	Teška oksidacija	Nehrđajući čelik
8	O prsten klipa	2	NBR		VITON/silikonska guma
9	Klipni ležaj	2	Inženjerska plastika
10	Sastavljanje opruge	0-12	Opružni čelik	Boja za uranjanje
11	Završni poklopac O prsten	2	NBR		VITON/silikonska guma
12	Završna kapica	2	Aluminijska legura	Premazivanje u prahu itd.
13	Vijak završne kapice	8	Nehrđajući čelik
14	Vodilica klipa	2	Inženjerska plastika
15	Podesivi vijak	2	Nehrđajući čelik
16	Podesiva navrtna matica	2	Nehrđajući čelik
17	Podesivi vijčani odstojnik	2	Nehrđajući čelik		Neobavezno
18	Podesivi vijčani O prsten	2	NBR		VITON/silikonska guma
19	Unutarnja brtva	1	Inženjerska plastika
20	Kamera	1	Legirani čelik
21	Gornji ležaj osovine	1	Inženjerska plastika
22	O prsten gornjeg vratila	1	NBR		VITON/silikonska guma
23	Zupčanik	1	Legirani čelik	Niklanje / kromiranje	Nehrđajući čelik
24	Donji ležaj osovine	1	Inženjerska plastika
25	Donji O prsten osovine	1	NBR		VITON/silikonska guma

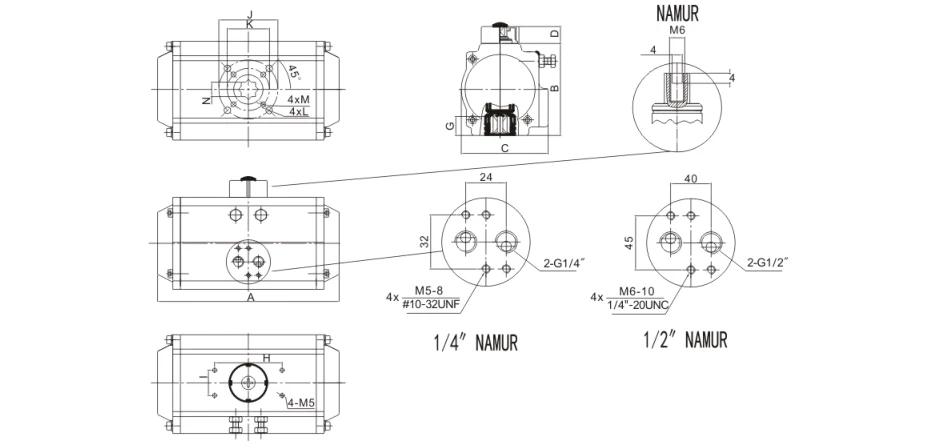

Dijagram dimenzija:

product-929-448

Specifikacije proizvoda:

Model	A	B	C	D	H×I	G	N	J	K	L	M	Sučelje izvora zraka-
XM-32	110	45.5	49.5	20	50×25	12	9	Φ36	M5×7.5			G1/8"
XM-40	122	60	65	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-52	147	72	72	20	80×30	14	11	Φ50	Φ36	M6×10	M5×7.5	NAMUR G1/4"
XM-63	167	88	83	20	80×30	18	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-75	184	100	95	20	80×30	20	14	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-83	210	109	103	20	80×30	21	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-92	262	117	109	20	80×30	22	17	Φ70	Φ50	M8×13	M6×10	NAMUR G1/4"
XM-105	268	133	121	20	80×30	26	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-125	301	155	143	20	80×30	27	22	Φ102	Φ70	M10×16	M8×13	NAMUR G1/4"
XM-140	394	173	152	20	80×30	32	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-160	458	198	174	20	80×30	34	27	Φ125	Φ102	M12×20	M10×16	NAMUR G1/4"
XM-190	528	232	206	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-210	532	257	226	30	130×30	40	36	Φ140	M16×24			NAMUR G1/4"
XM-240	608	291	260	30	130×30	50	46	Φ165	M20×25			NAMUR G1/4"
XM-270	716	330	294	30	130×30	50	46	Φ165	M20×25			NAMUR G1/2"
XM-300	820	354	336	30	130×30	60	46	Φ165	M20×25			NAMUR G1/2"
XM-350	926	408	385	30	130×30	60	46	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"
XM-400	934	464	516	30	130×30	60	55	Φ254	Φ165	8-M16×25	M20×25	NAMUR G1/2"

Prednost

1) Svi važni rezervni dijelovi bili bi tretirani tvrdom anodizacijom kako bi se povećala njihova čvrstoća u velikoj mjeri kako bi se osigurala dobra izvedba i vijek trajanja.

2) Svi procesi su-jednokratno oblikovani pomoću CNC-a kako bi se osigurala točnost procesa i vijek trajanja.

Primjena

Pneumatski rotacijski aktuatori mogu se primijeniti na različita zapaljiva, korozivna, prašnjava, jaka magnetska polja, radijaciju, vibracije i korozivne unutarnje ili vanjske sredine i naširoko se koriste u elektroenergetici, petrokemiji, metalurgiji, nafti, prirodnom plinu, gradovima, zgradama i drugim područjima. Kemijska industrija, prerada nafte, rudarstvo, elektrane, metalurgija, građevinarstvo, medicina, hrana, prirodni plin, znanstvena istraživanja itd.

Sposobnost opskrbe

Mogućnost isporuke: 10000 jedinica mjesečno, pneumatski rotacijski aktuator

Pakiranje i dostava

Detalji pakiranja:

1) Zasebna kutija s pakiranjem od pjene unutra

2) Kutija od šperploče za pomorsku otpremu

3) Paleta od šperploče za zračnu otpremu

Polazna luka: Šangaj, Kina

Vrijeme isporuke:

Količina (jedinice)	1-50	51-1000	1001-10000	＞10001
procjena Vrijeme (dani)	Roba na stanju	7	20	Za dogovor

Naša usluga

1) Hotline 7x24 sata

2) Stroga kontrola kvalitete

3) Dobra kvaliteta po povoljnoj cijeni

4) Izvrsna naknadna-usluga

5) Online tehnička podrška

6) Brzo vrijeme isporuke

O nama:

Wuxi Xinming Auto-control Valves Co., Ltd. specijalizirana je za proizvodnju pneumatskih aktuatora serije XM s certifikatom ISO9001 i automatskih kontrolnih ventila, u skladu sa standardima ISO5211/DIN3337/VDI/VDE-3845/NAMUR. S naprednim mogućnostima istraživanja i razvoja i proizvodnim pogonima, naši proizvodi služe različitim industrijama, uključujući naftnu i plinsku, kemijsku i elektrane, utjelovljujući našu predanost "Tehnologija na prvom mjestu, kvaliteta izvrsnosti" kroz inovativna rješenja i pouzdane performanse.

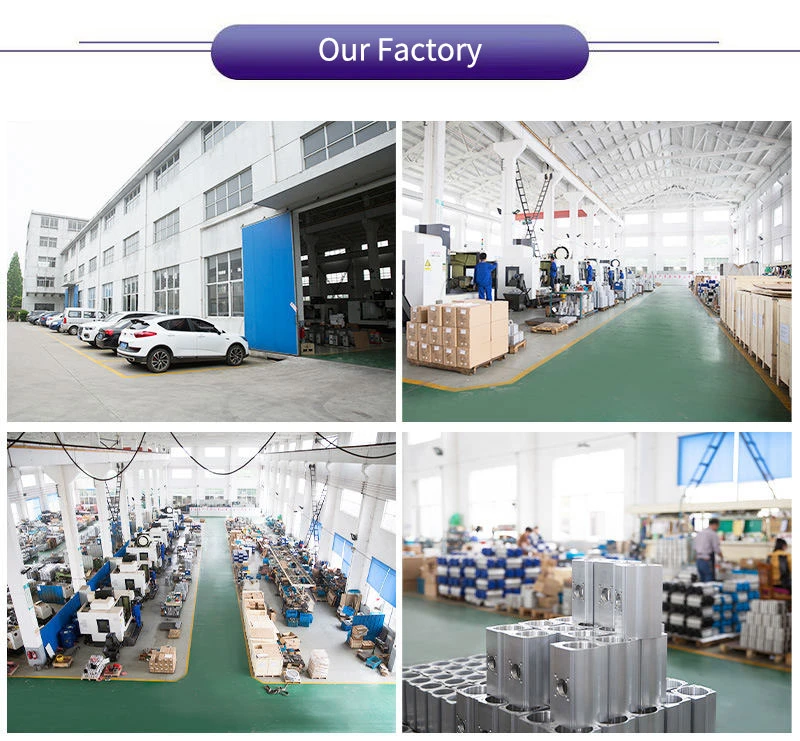

Our Factory
