Pregled proizvoda

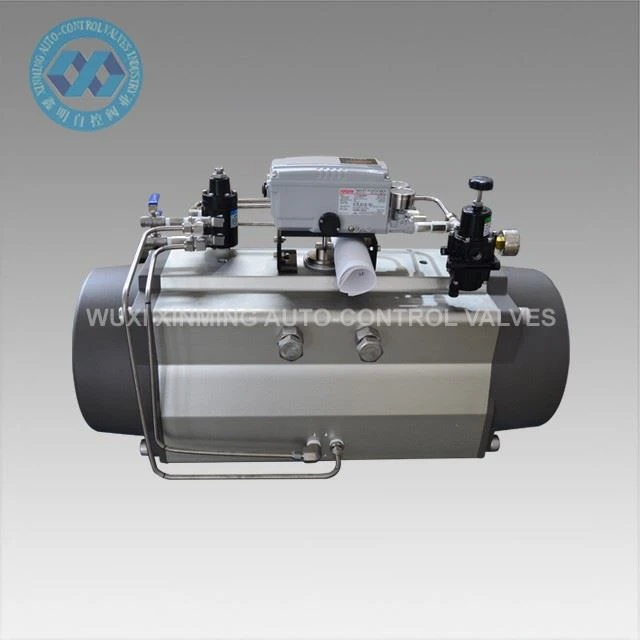

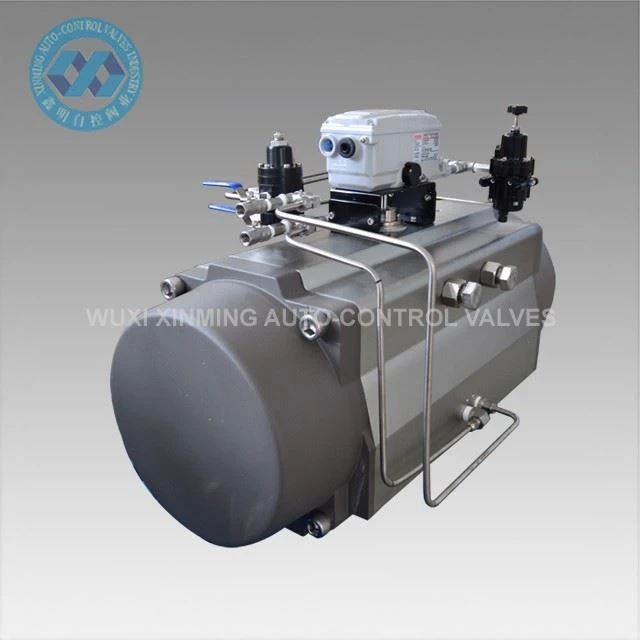

Pneumatski aktuator s dvostrukim djelovanjem sa zupčastom letvom i zupčanikom dizajniran je za automatizaciju četvrt{0}}okretnih kuglastih ventila i leptir ventila u industrijskim cjevovodnim sustavima. Omogućuje pouzdanu pneumatsku kontrolu za rad ventila od 0 stupnjeva do 90 stupnjeva i kompatibilan je sa standardnim sučeljima za montažu kao što su ISO 5211 i NAMUR VDI/VDE 3845.
Široko se koristi u industrijskim sustavima automatizacije gdje je potrebno stabilno i standardizirano aktiviranje ventila.
Tehnički parametar
| Naziv proizvoda | Pneumatski rotacijski aktuator |
| Naziv marke | XM i OEM su također prihvaćeni |
| Veličina aktuatora | 32mm-400mm |
| Okretni kut | 0 stupnjeva ~ 90 stupnjeva |
| Raspon radne temperature |
-20 stupnjeva ~ +80 stupnjeva (standardno) -40 stupnjeva ~+80 stupnjeva (niska temperatura) -15 stupnjeva ~150 stupnjeva (visoka temperatura) |
| Tlak dovoda zraka | 0,2~0,8MPa, 10Mpa maks |
| Gornji priključak | VDI/VDE3845 NAMUR |
| Donji priključak | ISO 5211 i DIN 3337 |
| Materijal | Aluminijska legura |
| Struktura | zupčanik i zupčanik, klipovi s dvostrukom zupčanikom |
| Obrada površine tijela aktuatora | tvrdo eloksiran |
| Boja završnog poklopca | crno siva, crna, tamnoplava, nebesko plava, crvena, narančasta, zelena itd. |
| Certifikacija | CE, ATEX, SIL3, ISO9001:2016 |
XM TABLICA IZLAZNOG MOMENTA PNEUMATSKOG ROTACIJSKOG AKTUATORA DVOSTRUKOG DJELOVANJA
|
Model |
Ulazni tlak zraka (jedinica: bar) |
|||||
|
3 |
4 |
5 |
6 |
7 |
8 |
|
|
Izlazni moment tlaka zraka (Nm) |
||||||
|
XM-DA32 |
4.6 |
6.1 |
7.6 |
9.2 |
10.7 |
12.2 |
|
XM-DA40 |
7.2 |
9.6 |
12.0 |
14.4 |
16.8 |
19.2 |
|
XM-DA52 |
12.0 |
16.0 |
20.0 |
24.0 |
28.0 |
32.0 |
|
XM-DA63 |
21.7 |
28.9 |
36.0 |
43.4 |
50.6 |
57.8 |
|
XM-DA75 |
30.0 |
40.0 |
50.0 |
60.0 |
70.0 |
80.0 |
|
XM-DA83 |
46.8 |
62.4 |
78.0 |
93.6 |
109.2 |
124.8 |
|
XM-DA92 |
67.6 |
90.1 |
112.6 |
135.2 |
157.7 |
180.2 |
|
XM-DA105 |
97.7 |
130.3 |
162.9 |
195.5 |
228.0 |
260.6 |
|
XM-DA125 |
150.5 |
200.6 |
250.8 |
301.0 |
351.1 |
401.3 |
|
XM-DA140 |
260.7 |
347.6 |
433.8 |
521.4 |
608.3 |
695.2 |
|
XM-DA160 |
397.2 |
529.6 |
662.0 |
794.4 |
926.8 |
1059.2 |
|
XM-DA190 |
640.2 |
853.6 |
1067.0 |
1280.4 |
1493.8 |
1707.2 |
|
XM-DA210 |
798.0 |
1064.0 |
1330.0 |
1596.0 |
1862.0 |
2128.0 |
|
XM-DA240 |
1154.3 |
1539.0 |
1923.8 |
2308.5 |
2693.3 |
3078.0 |
|
XM-DA270 |
1755.0 |
2340.0 |
2924.0 |
3510.0 |
4095.0 |
4680.0 |
|
XM-DA300 |
2291.4 |
3055.2 |
3819.0 |
4582.8 |
5346.6 |
6110.4 |
|
XM-DA350 |
3426.0 |
4568.0 |
5710.0 |
6852.0 |
7994.0 |
9136.0 |
|
XM-DA400 |
4872.0 |
6496.0 |
8120.0 |
9744.0 |
11368.0 |
12992.0 |
Značajke
- Dizajn dvostruke letve i zupčanika osigurava stabilnu kontrolu otvaranja i zatvaranja -na zračni pogon.
- 0 stupnjeva –90 stupnjeva četvrt{2}}zakretni izlaz za kuglaste ventile i leptir ventile.
- Dvostruka klipna struktura poboljšava ravnotežu okretnog momenta i smanjuje mehanički stres.
- Tijelo od tvrdog anodiziranog aluminija pruža otpornost na koroziju u industrijskim okruženjima.
- NAMUR VDI/VDE 3845 i ISO 5211 montaža za izravnu ugradnju bez adaptera.
- Mogućnost širokog temperaturnog raspona za standardne i teške radne uvjete.
- Dostupna OEM prilagodba za zahtjeve okretnog momenta, veličine i boje.
- CE, ATEX, SIL3, ISO9001 certificirani za upotrebu u industrijskoj automatizaciji.
Primjena
- Automatizacija kuglastih ventila u naftovodima i plinovodima
- Regulacija leptir ventila u postrojenjima za pročišćavanje vode
- Sustavi regulacije toka kemijske obrade
- Sustavi upravljanja parom i fluidom u elektranama
- Linije za proizvodnju hrane, pića i lijekova
- Opća automatizacija industrijskih procesa
Sposobnost opskrbe
Mogućnost isporuke: 10000 jedinica mjesečno Pneumatski rotacijski aktuator
Pakiranje i dostava
Detalji pakiranja:
1). odvojeni karton s pakiranjem od pjene unutra
2). kutija od šperploče za pomorsku otpremu
3). Šperploča paleta za zračnu otpremu
Polazna luka: Šangaj, Ningbo, itd. Kina
Vrijeme isporuke:
|
Količina (jedinice) |
1-50 |
51-1000 |
1001-10000 |
＞10001 |
|
procjena Vrijeme (dani) |
Roba na stanju |
7 |
20 |
Za dogovor |
